Nach der Montage von neuen Schleifscheiben muß ein
Probelauf von ca. 5 min ohne Belastung durchgeführt
werden. Dabei ist die Umgebung abzusichern und der
Gefahrenbereich zu verlassen.
Verwechseln Sie bitte niemals die beiden Sechskant-
muttern (Pos. 4), um eine Beschädigung des Gewindes
an der Rotorwelle (Pos. 7) zu vermeiden.
5
Reinigung
Achtung! Vor allen Reinigungsarbeiten ist der
Netzstecker zu ziehen!
Reinigen Sie die Doppelschleifmaschine von Zeit zu
Zeit von außen mit einem feuchten Tuch.
Achten Sie auch darauf, daß die Schleifscheibenge-
häuse von innen gereinigt werden. Die Schleifscheiben
müssen immer frei im Gehäuse laufen können.

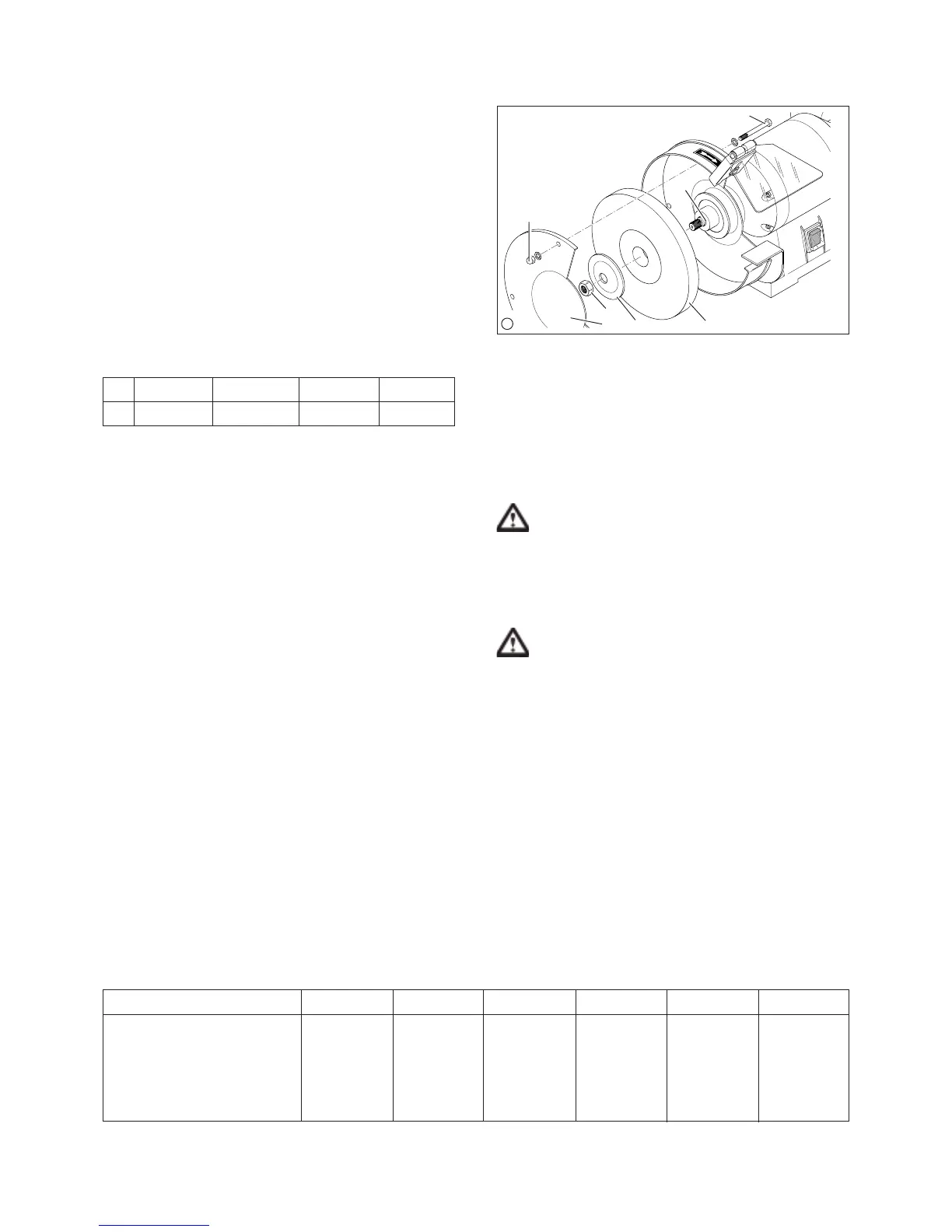

1 Sechskantschraube
2 Sechskantmutter (evtl. mit Fächerscheibe)
3 Äußere Abdeckung
4 Sechskantmutter (auf der linken Maschinenseite mit
Linksgewinde!)
5 Spannfl ansch
6 Schleifscheibe
7 Rotorwelle
Technische Daten
DS 125 W DS 150 W DS 175 W DS 175 D DS 200 W DS 200 D
Bestell-Nr. 030 001 2540 030 001 5034 030 001 7533 030 001 7541 030 002 0003 030 002 0011
Netzspannung 1 ~ 230 V 1 ~ 230 V 1 ~ 230 V 3 ~ 400 V 1 ~ 230 V 3 ~ 400 V
Leistung P
1
200 W 330 W 450 W 570 W 580 W 740 W
Leerlaufdrehzahl 2750 min
-1
2750 min
-1
2750 min
-1
2600 min
-1
2650 min
-1
2600 min
-1
Schleifscheibendurchmesser 125 mm 150 mm 175 mm 175 mm 200 mm 200 mm
Schleifscheibenbreite 20 mm 20 mm 25 mm 25 mm 25 mm 25 mm
Maschinenlärminformation: Der Schalldruckpegel Lp am Arbeitsplatz liegt unter 80 dB(A).
Schleifscheibenwechsel
Müssen Sie infolge von Abnutzung die alte Schleif-
scheibe auswechseln oder möchten Sie einen anderen
Schleifscheibentyp benutzen, ist die alte Schleifschei-
be zunächst gemäß Abbildung 7 zu entfernen.
Achten Sie bitte darauf, daß die Sechskantmutter
(Pos. 4) auf der linken Maschinenseite ein Links gewinde
besitzt, also zum Lösen im Uhrzeigersinn gedreht wer-
den muß.
Schleifscheibenabnutzung
Schleifscheiben nutzen sich im Laufe der Zeit ab. Dies
erfordert ein regelmäßiges Nachstellen von Werkzeug-
auflage und Nachstellschutzblech auf die vorgege-
benen Maße (Siehe Abb. 4).
Nach Erreichen eines bestimmten Mindestdurchmes-
sers der Schleifscheibe ist ein Nachstellen nicht mehr
sinnvoll. Die Schleifscheibe muß dann ausgewechselt
werden. Je nach Schleifscheibendurchmesser gelten
folgende Mindestdurchmesser (d
min
):
Typ 125 Typ 150 Typ 175 Typ 200
d
min
75 mm 110 mm 130 mm 135 mm
1
3
56
7
4
2
7
Beschädigte Teile, insbesondere Sicherheitsein-
richtungen, nur gegen Originalteile austauschen.
Teile, die nicht vom Hersteller geprüft und freigegeben
sind, können zu unvorhersehbaren Schäden führen.
