STE 100 Plus, STE 135, STE 135 Plus,
STE Partner Edition:
Einschalten
Schiebeschalter (4) nach vorn schieben.
1 Eingeschaltet
Ausschalten
Auf das hintere Ende des Schiebeschalters (4)
drücken. Schiebeschalter (4) springt zurück.
0 Ausgeschaltet
STEB 135, STEB 135 Plus:
Schalterdrücker (3) betätigen.
Dauereinschaltung
Schalterdrücker (3) bis zum Anschlag drücken und
halten.
Feststelltaste (2) drücken und halten.
Schalterdrücker (3), dann Feststelltaste (2)
loslassen.
Zum Entriegeln den Schalterdrücker (3) bis zum
Anschlag drücken und loslassen.
8.2 Spanreißschutz-Plättchen einsetzen
Spanreißschutz-Plättchen (9) bis zum Anschlag in
die Fußplatte (11) einsetzen.
8.3 Hubzahl einstellen
Empfohlene Einstellwerte siehe Seite 2.
8.4 Pendelbewegung des Sägeblattes
einstellen
Drehknopf (5) betätigen.
0 = Pendelbewegung ist ausgeschaltet
5 = maximale Pendelbewegung
Empfohlene Einstellwerte siehe Seite 2.
8.5 Sägespäneabsaugung
Optimale Absaugergebnisse erhalten Sie in
Verbindung mit der Schutzkappe (8).
Zum Absaugen der Sägespäne einen geeigneten
Staubsauger an den Absaugstutzen (12)
anschließen.
Absaugstutzen anbringen
Absaugstutzen (12) bis zum Anschlag
einschieben.
Absaugstutzen abnehmen
Absaugstutzen (12) herausziehen.
8.6 Sägen ohne Sägespäneabsaugung
Schutzkappe (8) abnehmen.
Schutzbügel (6) herunterklappen.
8.7 Wandnahes Sägen
Schutzkappe (8) und Spanreißschutz-Plätt-
chen (9) entfernen.
Innensechskantschraube (15) in der Fußplatte
(11) lösen und Fußplatte in die vordere Aufnahme
(16) einsetzen.
Innensechskantschraube (15) festziehen.

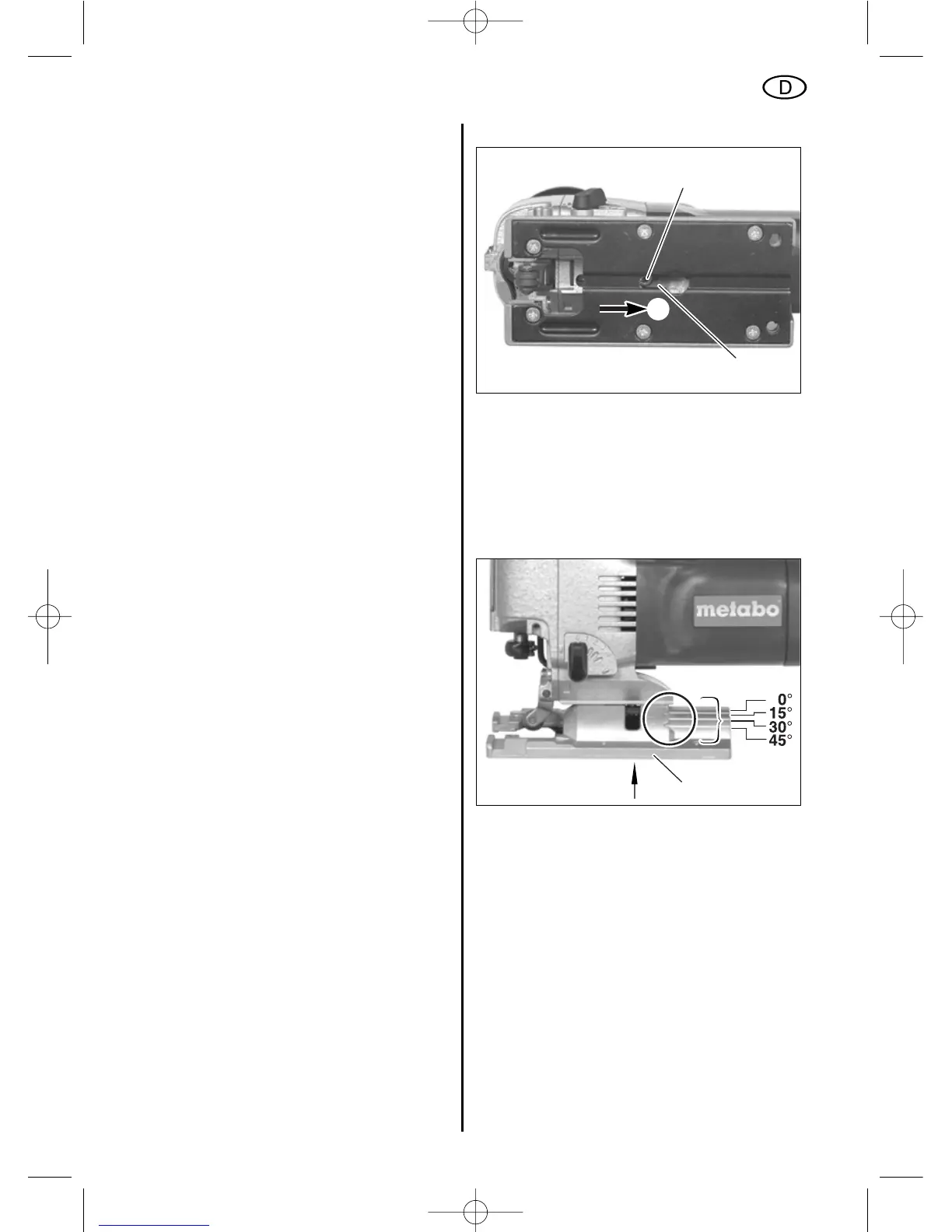

8.8 Schrägschnitte
Schutzkappe (8), Spanreißschutz-Plättchen (9)
und Absaugstutzen (12) entfernen.
Innensechskantschraube (15) in der Fußplatte
(11) lösen.
Fußplatte (11) nach vorn schieben, verdrehen und
nach hinten in eine der Rasten schieben.
Innensechskantschraube (15) festziehen.
Der jeweils eingestellte Winkel kann an der Zahl
am Sockel der Fußplatte abgelesen werden.
Die Winkeleinstellung 15°, 30°, 45° ist durch
Rasten vorgegeben.
Für sehr genaue Schrägschnitte Probeschnitt
durchführen und mit Winkelmesser überprüfen.
