Dostępne wyposażenie dodatkowe (strona 4).
A Brzeszczot
B Nakładka ochronna do nasadzenia na płozę
wyrzynarki.
Nakładka ochronna zapobiega porysowaniu
powierzchni materiałów wrażliwych na
uszkodzenia mechaniczne.
C Płytka zapobiegająca odrywaniu wióra
D Prowadnica kołowa i równoległa
E Wąż odsysający
F Wyposażenie prowadzące umożliwiające
wykorzystanie wyrzynarki z szyną prowadzącą
G Szyna prowadząca 1500 mm
H Cisk mocujący
I Stolik do pilarki wyrzynarki
(ze ściskami mocującymi do mocowania
stolika na stole warsztatowym)
Pełny zestaw akcesoriów patrz
www.metabo.com lub katalog główny

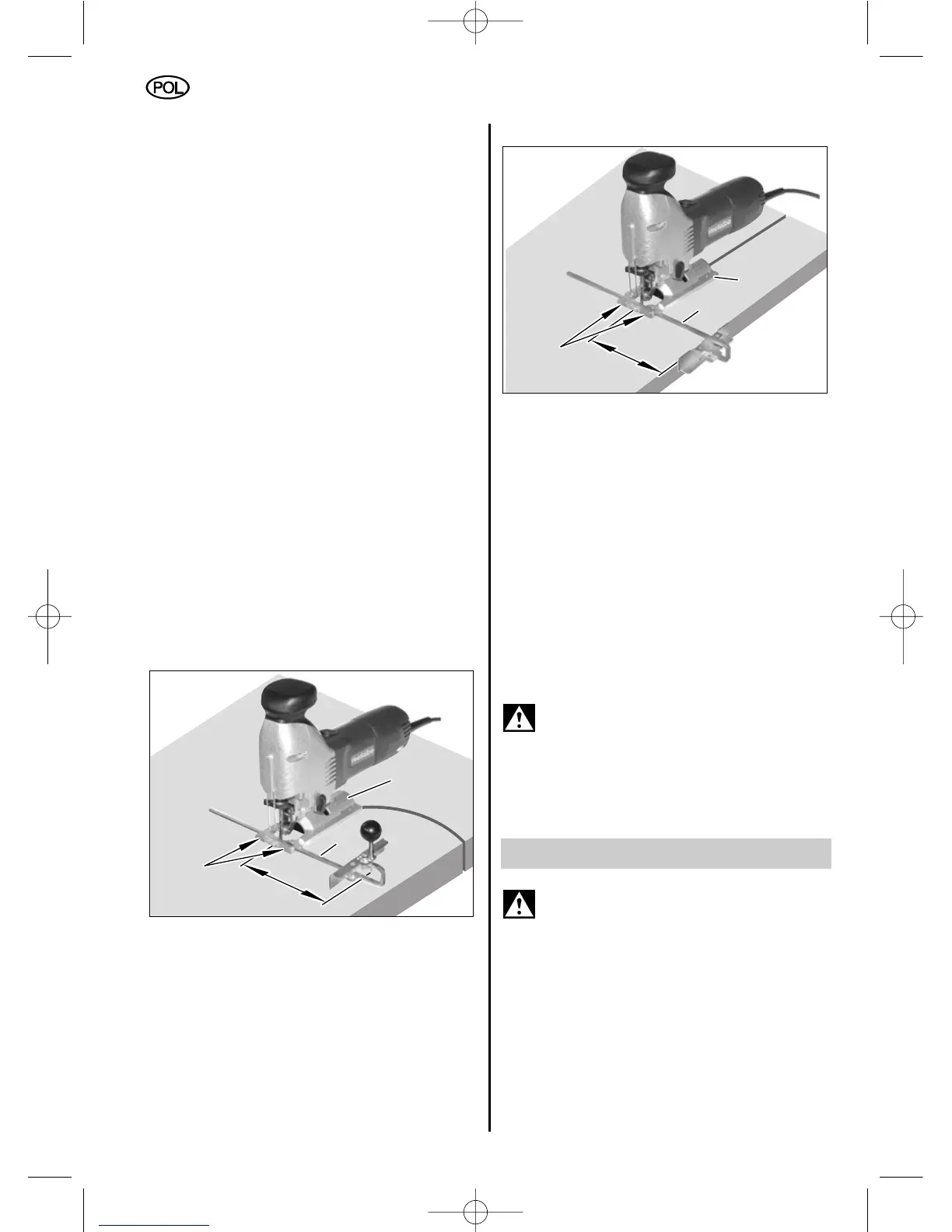

11.1 Zakładanie prowadnicy kołowej i
równoległej
Do wyrzynania okręgów o średnicy Į 100 do
360 mm oraz cięcia równolegle do krawędzi
materiału (maks. 210 mm).
Mocowanie prowadnicy kołowej
Osadzić prowadnicę kołową i równoległą (17) w
rowku płozy wyrzynarki (11).
Nastawić wymiar (a).
Dokręcić śruby (18) od strony czołowej.
Po zakończeniu użytkowania prowadnicy kołowej i
równoległej wykręcić śruby (18), bowiem mogą one
ulec poluzowaniu pod wpływem drgań wyrzynarki.
Mocowanie prowadnicy równoległej
Osadzić prowadnicę równoległą (17) w rowku płozy
wyrzynarki (11). Nastawić wymiar (b).
Dokręcić śruby (18) od strony czołowej.
Po zakończeniu użytkowania prowadnicy kołowej i
równoległej wykręcić śruby (18), bowiem mogą one
ulec poluzowaniu pod wpływem drgań wyrzynarki.
11.2 Cięcie pod kątem z wykorzystaniem
prowadnicy kołowej i równoległej
Usunąć osłonę ochronną (8), płytkę zapobiegającą
odrywaniu wióra (9) i króciec zasysający (12).
Zwolnić śrubę z łbem o gnieździe sześciokątnym
(15) w płozie wyrzynarki (11). Przesunąć płozę (11)
do przodu, przechylić i dla kąta przecinania
ukośnego 15° lub 30° wsunąć do tyłu w gniazdo
ustalające.
Dla kąta przecinania ukośnego 45° należy
przechylić wyrzynarkę w lewo. Nie wolno
wówczas przechylać wyrzynarki w prawo,
może to bowiem doprowadzić do uszkod-
zenia oprawki mocowania brzeszczotu.
Dokręcić śrubę z łbem o gnieździe
sześciokątnym (15).
12 Naprawy
Naprawy elektronarzędzi mogą być
wykonywane wyłącznie przez
specjalistów elektryków!
Elektronarzędzia Metabo wymagające naprawy
można przesłać na jeden z podanych na liście
części wymiennych adresów.
Przy przesyłaniu urządzenia do naprawy należy
dołączyć informację o stwierdzonej
nieprawidłowości.
