MICRODOS ME3-C - Frontal Panel Description; Frontal Panel Components; Pump Connections; Electrical and Probe Connections

Rev 1.1 Cod. 00.009.040
2
I DESCRIZIONE PANNELLO FRONTALE UK FRONTAL PANEL DESCRIPTION
F DESCRIPTION DE LA FACE AVANT ES DESCRIPCIÓN DEL PANEL FRONTAL
I

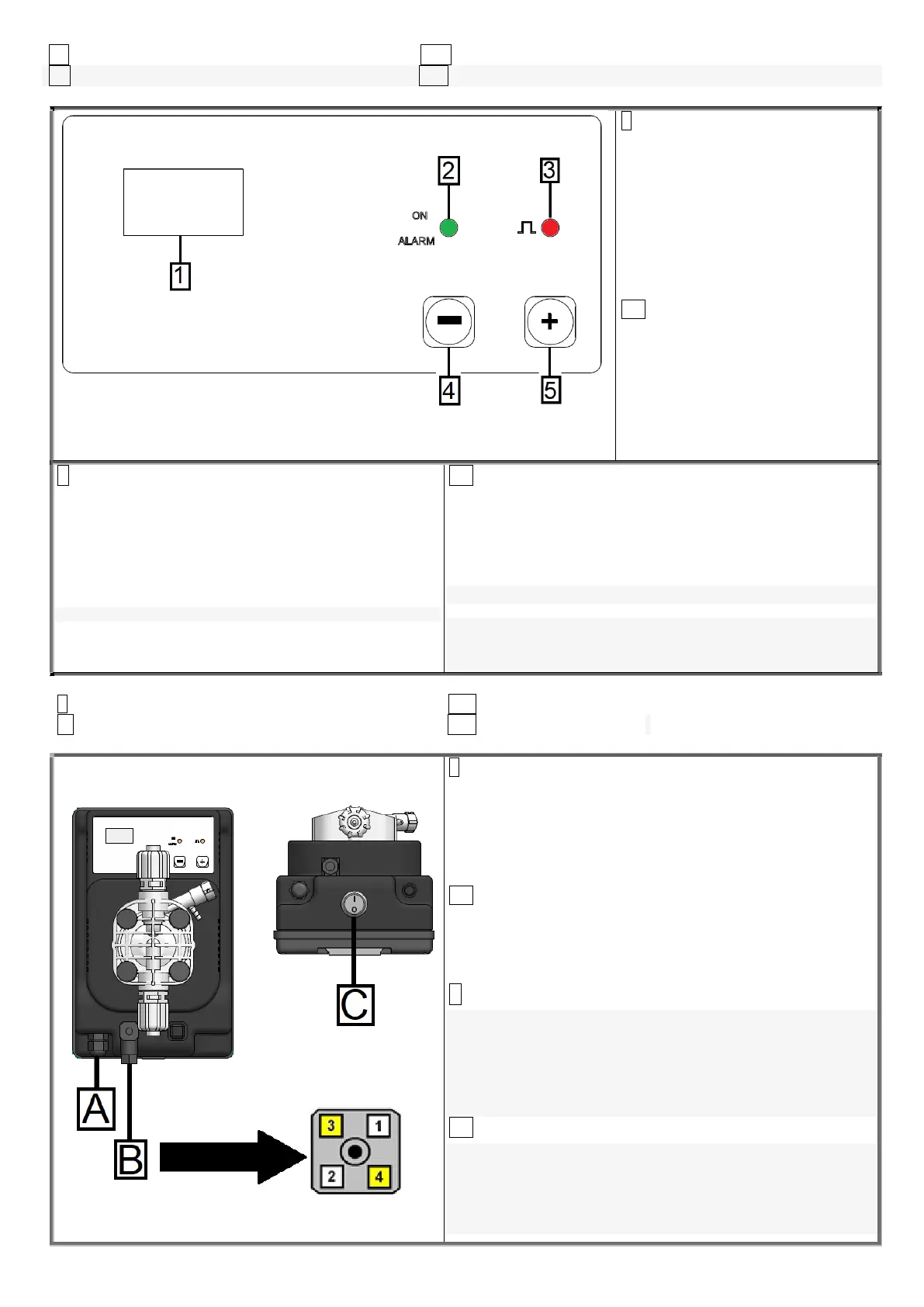

1. Display 3 digit 7 segmenti
2. Led verde:
▪ fisso = POMPA ACCESA
▪ lampeggiante = POMPA IN
ALLARME
3. Led rosso: segnala le iniezioni
4/5.Tasto – e +:
▪ Modifica il valore della portata
UK
1.Display 3 digit 7 segment
2.Green Led:
▪ fix = PUMP ON
▪ blinking = PUMP IN ALARM
3.Red Led: indicates the injections
4/5. – and + buttons :
▪ allows to modify the flowrate
F
1. Afficheur á 3 digit 7 segment
2. Led verte:
▪ allumé fixé = POMPE EN MARCHE
▪ Clignotant = ÉTAT D’ALARME
3. Led rouge: indique les injections
4/5. Touche – e +:
▪ pour modifier la valeur du debit
ES
1. Display 3 digit 7 segment
2. Led verde:
▪ fijo = BOMBA EN ON
▪ intermitente= BOMBA EN ALARMA
3.
Led
rojo:
señala las inyecciones
4/5.
Tecla
–
e
+
:
▪ Para cambiar el valor del caudal
I CONNESSIONI DELLA POMPA UK PUMP’S CONNECTIONS
F CONNEXIONS DE LA POMPE ES LAS CONEXIONES DE LA BOMBA
I
A - è il cavo di alimentazione elettrica , 230 V- 50Hz (a
richiesta 115 ~).
B - è il connettore della sonda di livello (contatti 3 e 4).
OPTIONAL
C - è l’interruttore ON_OFF.
UK
A – Power cable, 230 V- 50Hz (upon request : 115 ~ )
B – Level probe connector (3 and 4 contacts). OPTIONAL
C – ON_OFF switch.
F
A -
Alimentation électrique, 230V-50 Hz (sur demande: 115
~ )
B -
Connecteur de la sonde de niveau (contacts 3 et 4).
OPTIONAL
C -
Interrupteur ON_OFF.
ES
A -
cable de alimentación eléctrica de 230V-50Hz (a petición:
115 ~ )
B -
conector de la sonda de nivel (contactos 3 y 4).
OPCIONAL
C -
ON_OFF interruptor.
