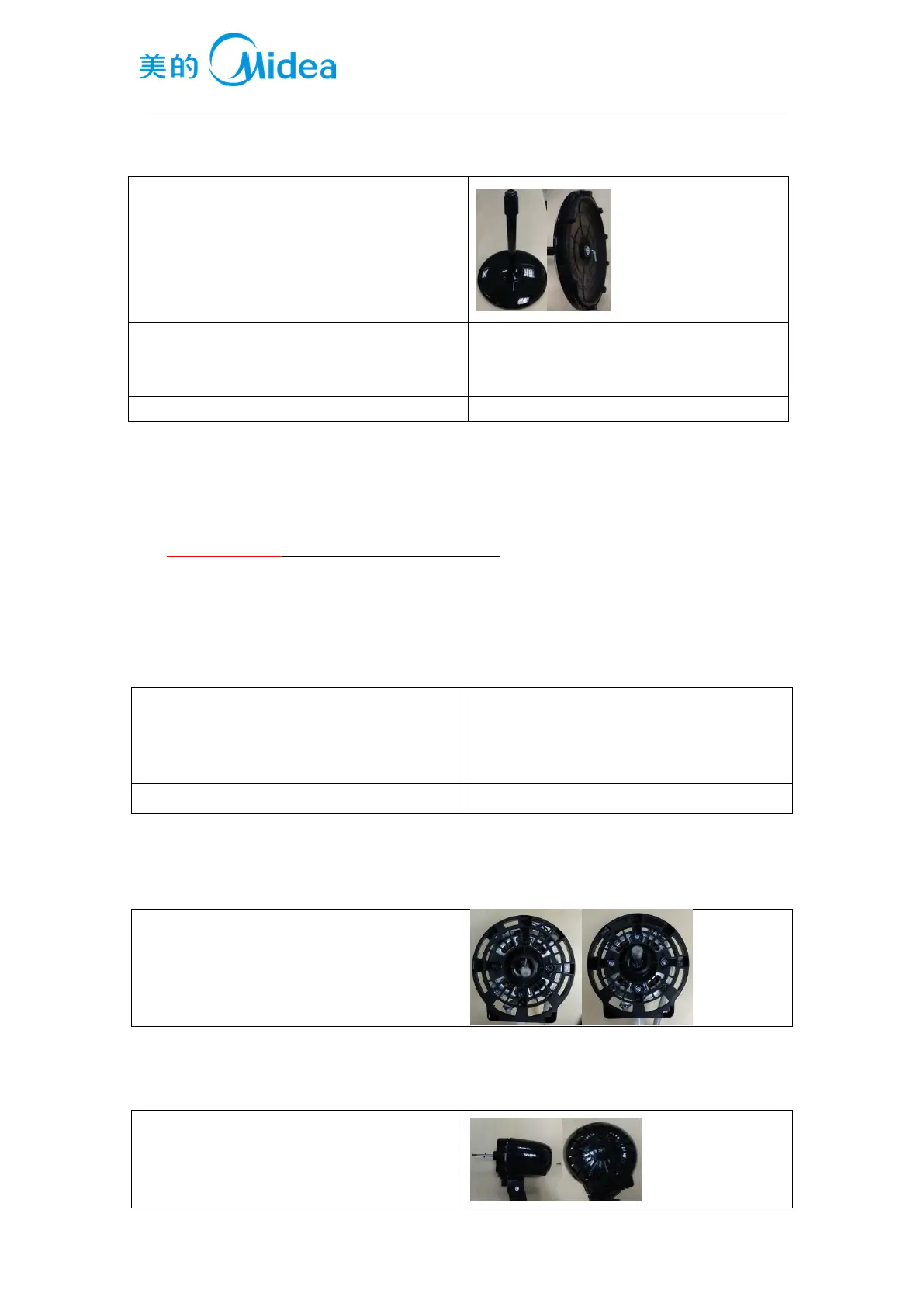

维修手册 Service Manual, 2017 v1.0

8 / 13

2.12 底盘或支架的拆卸

七字螺栓、索母或蝶形螺钉连接的底盘需要从

底盘底部将其拧松即可

螺钉连接的底盘或支架需要先将立柱管外接

头旋出，取下装饰盖，再使用螺丝刀拧出螺钉

即可拆卸

3. 整机的安装 Function and operation

3.1 连接头的安装 Operation panel

将电机机头线穿过连接头，将电机中心轴插

入连接头定位套孔中，将定位钉拧紧在连接

头上，并测试电机是否已经固定在连接头上

3.2 电机前壳安装 Button

将电机前壳穿过电机轴，放置在电机上，使

用螺钉将电机前壳固定在电机上

3.3 电机后壳的安装 Display screen

将电机后壳从电机后部套入电机，对好电机

前壳后插入前壳中，扣位连接的需要确保 4

个扣位扣紧，螺钉连接的需要使用螺钉将电

机后壳固定
