 M‐ThermalSplit  
8201909
MideaM‐ThermalSplitServiceManual

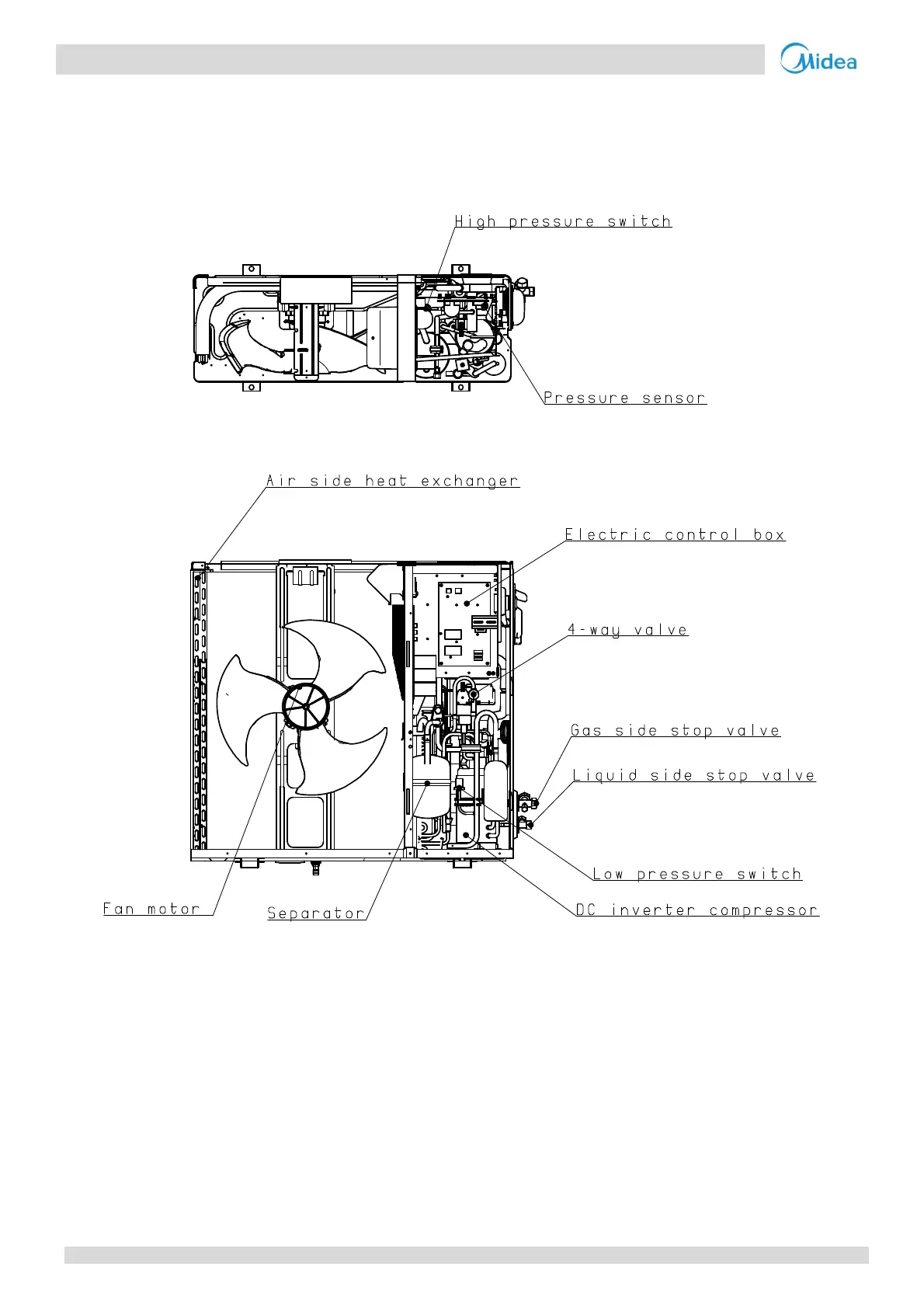

1 LayoutofFunctionalComponents
1.1 OutdoorUnitLayout
MHA‐V4W/D2N8/MHA‐V6W/D2N8 
Figure2‐1.1:MHA‐V4(6)W/D2N8topview


Figure2‐1.2:MHA‐V4(6)W/D2N8frontview



