obere Türabdeckung
Türsignalleitung
Manschettenrohr
Manschettenrohr
Anschlag
Anschlagschraube

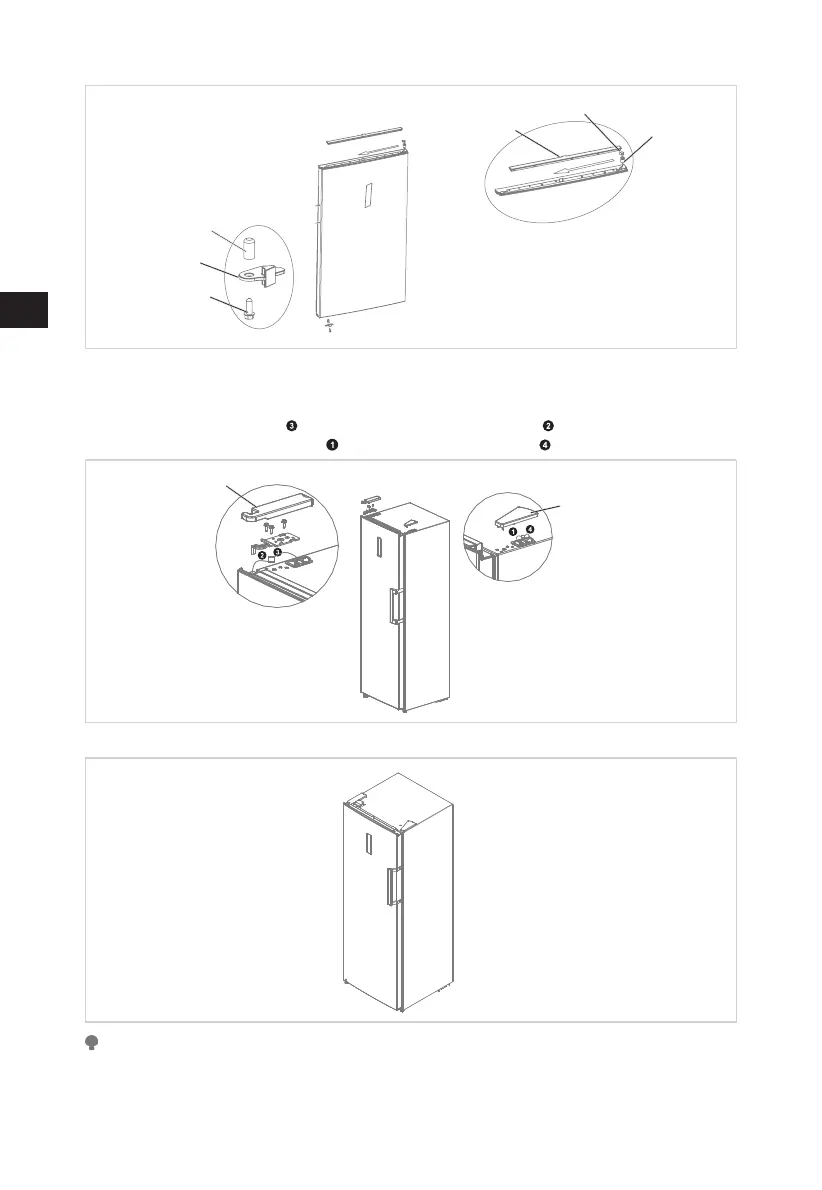

6. Nehmen Sie das linke obere Scharnier und die linke obere Scharnierabdeckung
aus dem Zubehörpaket heraus, setzen Sie die Tür auf das untere
Scharnier und montieren Sie das linke obere Scharnier, verbinden Sie die
Signalleitungsklemme mit der Signalleitungsklemme und montieren Sie die
obere Scharnierabdeckung und die Lochabdeckung .
Scharnierabdeckung
Lochabdeckung
7. Für die Montage des Gris, siehe Kapitel „Türgrimontage“.
ACHTUNG
Die Abbildung oben dient nur als Referenz. Die tatsächliche Konguration hängt vom
physischen Produkt oder von den Angaben des Händlers ab.
