09
5)
coperchio superiore
della porta
cavo del segnale della porta
tubo della manica
tubo della
manica
fermo
vite di fermo

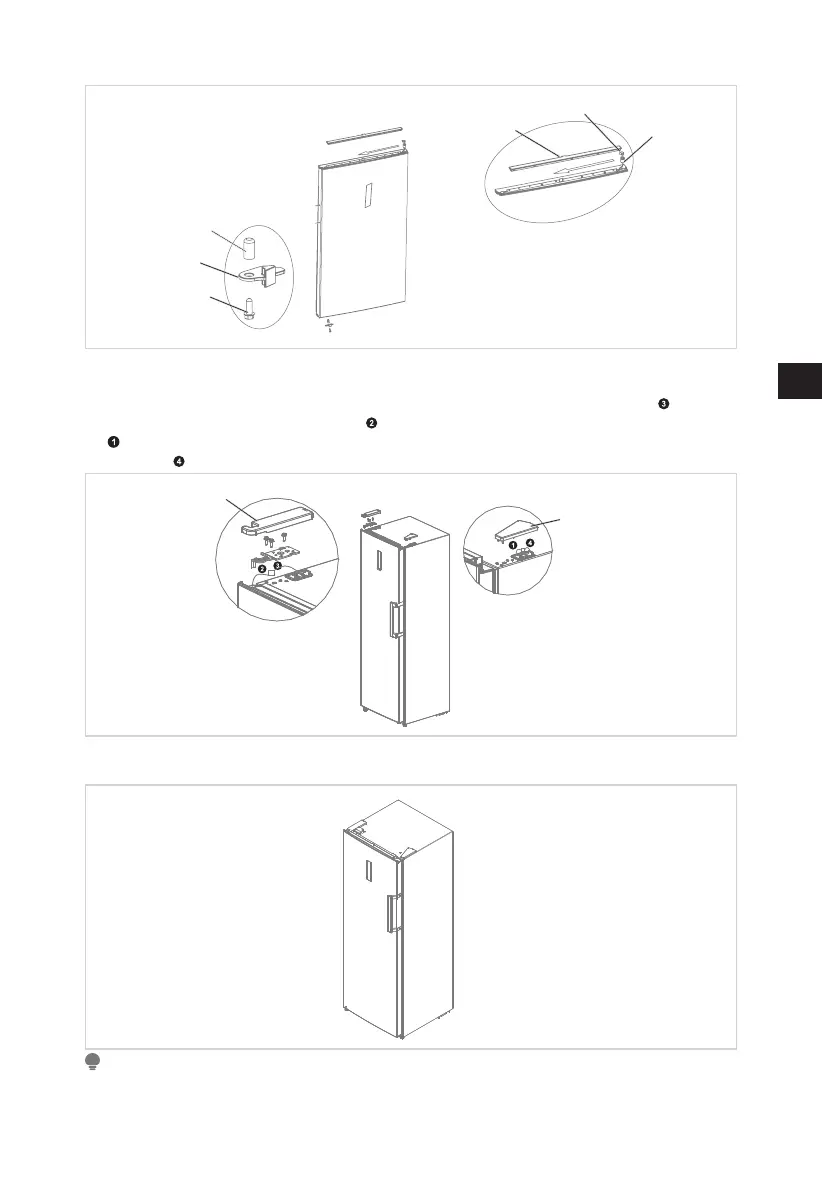

6. Estrarre il cardine superiore sinistro e il coperchio del cardine superiore sinistro
dal pacchetto accessori, posizionare la porta sul cardine inferiore e montare il
cardine superiore sinistro. Collegare il terminale della linea di segnale con il
terminale della linea del segnale , collegare il terminale della linea del segnale
con il coperchio del cardine superiore montato sul terminale della linea del
segnale e sul coperchio del foro.
coperchio cardine
coperchio
del foro
7. Per il montaggio della maniglia, fare riferimento al capitolo "Installazione della
maniglia della porta".
ATTENZIONE
L’immagine sopra è solo per riferimento. La congurazione eettiva dipende dal prodotto
sico o dalla dichiarazione del distributore.
IT
