Midea MES30S2AST

Mode d’emploi du cordon d’alimentation à 4 broches :
• Enfiler le cordon d’alimentation et les fils dans l’ouverture
sous la borne centrale.
• Fixer le cordon en fixant le serre-câble sur la gaine isolante du cordon. (Un réducteur
de tension doit être placé sur le « corps » du cordon et non sur les « plombs ».) Placer le
réducteur de tension de manière à ce que les fils aient suffisamment de jeu pour se
connecter à la borne centrale sans contrainte ni tension.
• Retirer les trois vis du côté alimentation de la borne centrale.
• Retirer la liaison de mise à la terre en cuivre reliant la connexion neutre de la borne
centrale à la mise à la terre du châssis.

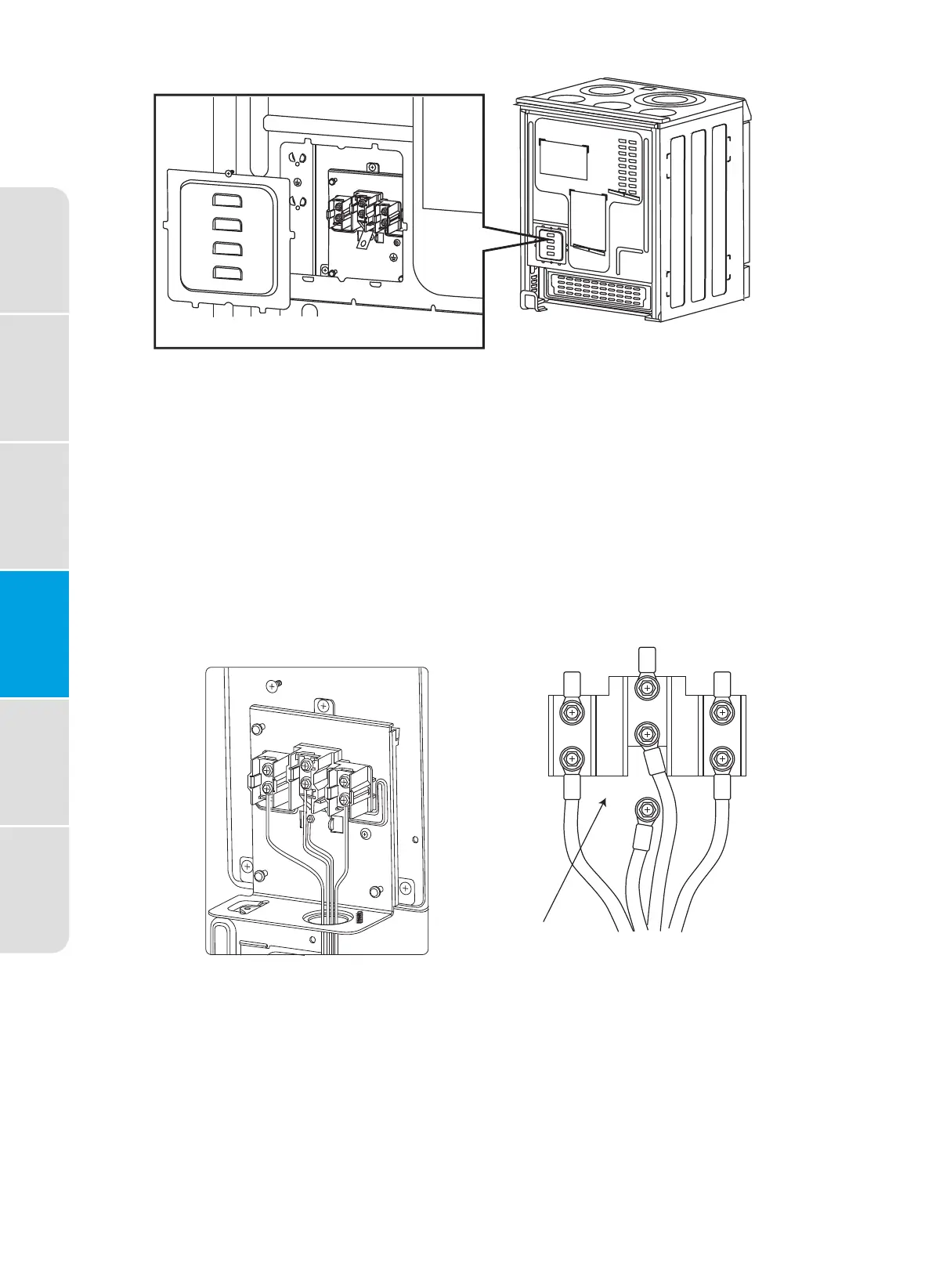

• Fixer les fils du cordon d’alimentation à la borne centrale et au châssis comme illustré :
• Replacer le couvercle d’accès lorsque terminé.
Mode d’emploi du cordon d’alimentation à 3 broches :
• Enfiler le cordon d’alimentation et les fils dans l’ouverture sous la
borne centrale.
• Fixer le cordon en fixant le serre-câble sur la gaine isolante du cordon. (Un réducteur
de tension doit être placé sur le « corps » du cordon et non sur les « plombs ».) Placer le
réducteur de tension de manière à ce que les fils aient suffisamment de jeu pour se
connecter à la borne centrale sans contrainte ni tension.
COUPER OU RETIRER
LA LIAISON À LA TERRE
BLACK WIRE
GREEN WIRE
WHITE WIRE
RED WIRE
22
• Retirer les trois vis du côté alimentation de la borne centrale.
• Fixer les fils du cordon d’alimentation à la borne centrale comme illustré :
• Replacer le couvercle d’accès lorsque terminé.
