RED WIRE
WHITE WIRE
BLACK WIRE

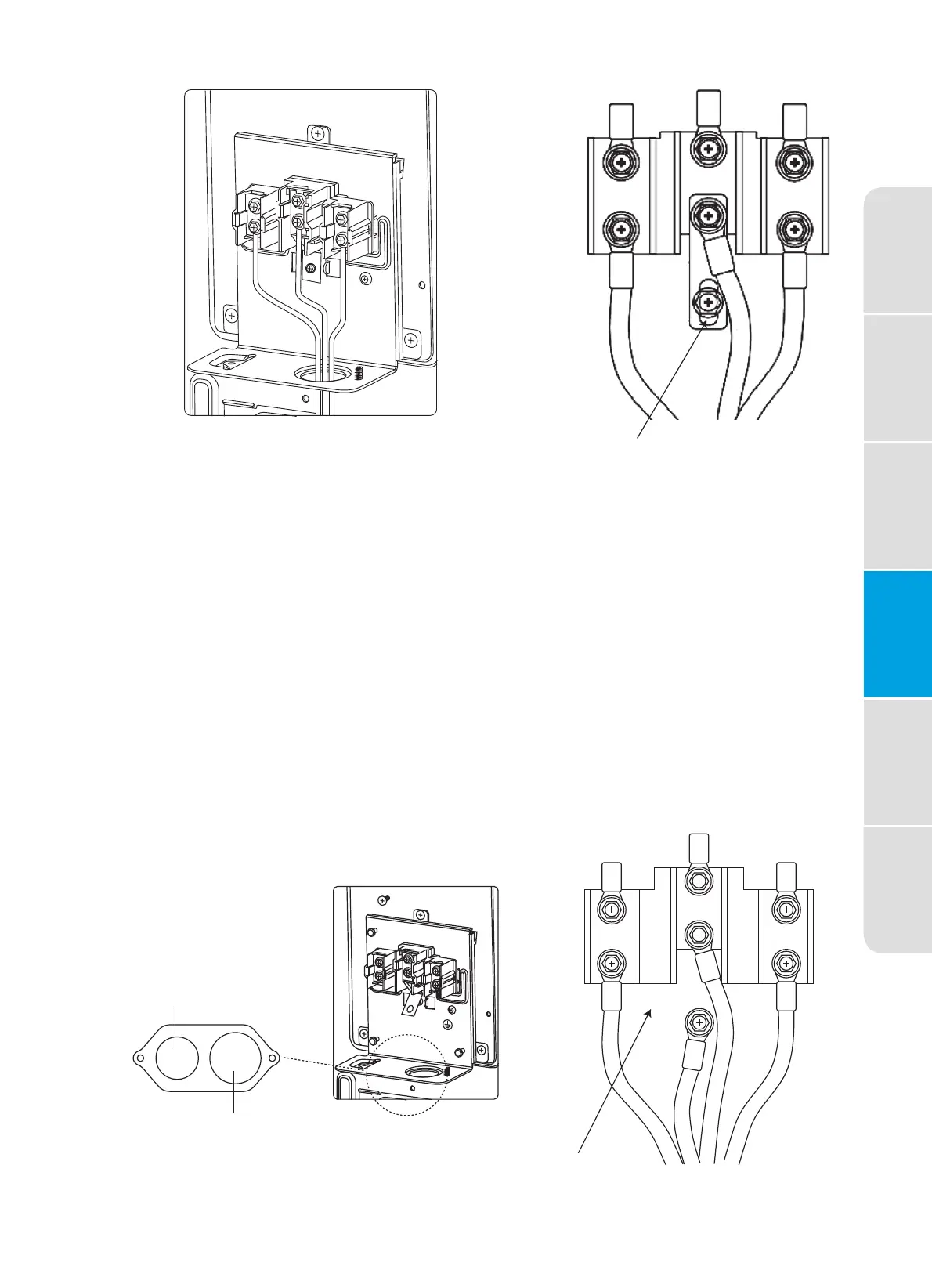

Consignes d’utilisation des conduits :
• Retirer et retourner la plaque de conduit sous la borne centrale de sorte que le
plus petit des deux trous soit centré sur l’ouverture de l’armoire électrique.
• Insérer le serre-câble du conduit dans l’ouverture sous la borne centrale. Serrer
l’écrou pour maintenir le serre-câble en place.
• Enfiler les fils du conduit à travers l’ouverture et le serre-câble.
• Serrer les vis du serre-câble pour fixer le conduit en place. Placez le conduit dans
le réducteur de tension de manière à ce que les fils aient suffisamment de jeu pour
se connecter à la borne centrale sans contrainte ni tension.
• Retirer les trois vis du côté alimentation de la borne centrale.
• Fixer les fils du conduit à la borne centrale et au châssis comme illustré :
• Replacer le couvercle d’accès lorsque terminé.
COUPER OU RETIRER LA
LIAISON À LA TERRE
BLACK WIRE
GREEN WIRE
WHITE WIRE
RED WIRE
Conduit de 2,8 cm (1 1/8 po)
Cordon de 3,5 cm (1 3/8 po)
VIS DE MISE À LA TERRE
