Midea MMO17S3AST

ES-26
Conductos de Escape Externos

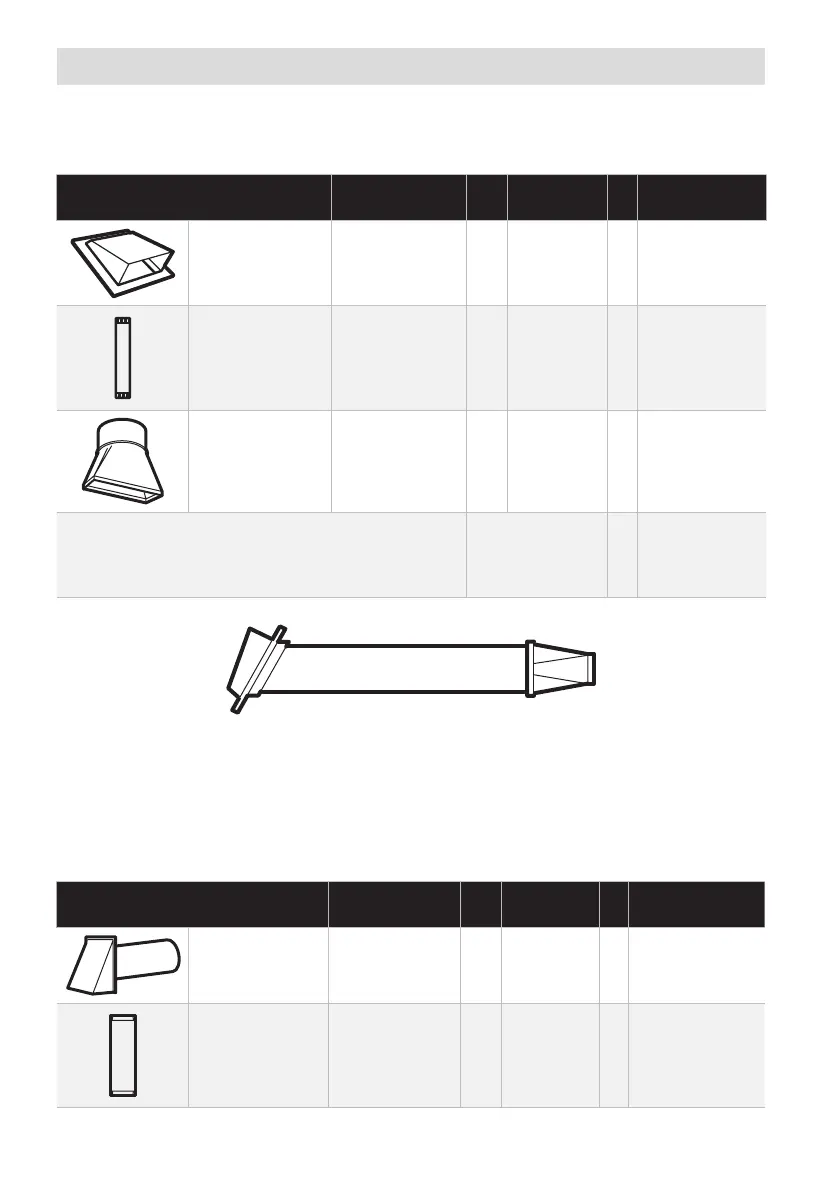

ESCAPE SUPERIOR EXTERIOR (SOLO COMO EJEMPLO)
El siguiente cuadro describe un ejemplo de una posible instalación de conductos.
PIEZAS DEL CONDUCTO
LONGITUD
EQUIVALENTE
x
CANTIDAD
UTILIZADA
=
LONGITUD
EQUIVALENTE
Tapa de Techo 24 pies (7.3 m) x (1) = 24 pies (7.3 m)
Conducto
Recto de 12pies
(3.6m) y
Redondo
6"/15.2 cm
12 pie (3.6 m) x (1) = 12 pie (3.6 m)
Adaptador de
Transición de
Rectangular a
Redondo*.
5 pies (1.5 m) x (1) = 5 pies (1.5 m)
Las longitudes equivalentes de los conductos se
basan en pruebas reales y reflejan los requisitos
para un buen desempeño de la ventilación con
cualquier campana de ventilación.
Longitud Total = 41 pies (12.5 m)
* IMPORTANTE: Si se utiliza un adaptador de transición de rectangular a redondo, habrá
que cortar las esquinas inferiores de la compuerta para que encajen, utilizando tijeras
para hojalata, con el fin de permitir el libre movimiento de la compuerta.
ESCAPE TRASERO EXTERIOR (SOLO COMO EJEMPLO)
El siguiente cuadro describe un ejemplo de una posible instalación de conductos.
PIEZAS DEL CONDUCTO
LONGITUD
EQUIVALENTE
x
CANTIDAD
UTILIZADA
=
LONGITUD
EQUIVALENTE
Tapa de Pared 40 pies (12.2 m) x (1) = 40 pies (12.2 m)
Conducto Recto
de 3 pies y
Rectangular
(3
1
⁄
4
"x 10"/
8.2 x 25.4 cm)
3 pies (0.9 m) x (1) = 3 pies (0.9 m)
