Midea MP12SVWBA3RCM Owner's Manual

Ou
Glissière de Fenêtre B
(si nécessaire)
Glissière de Fenêtre B
(si nécessaire)

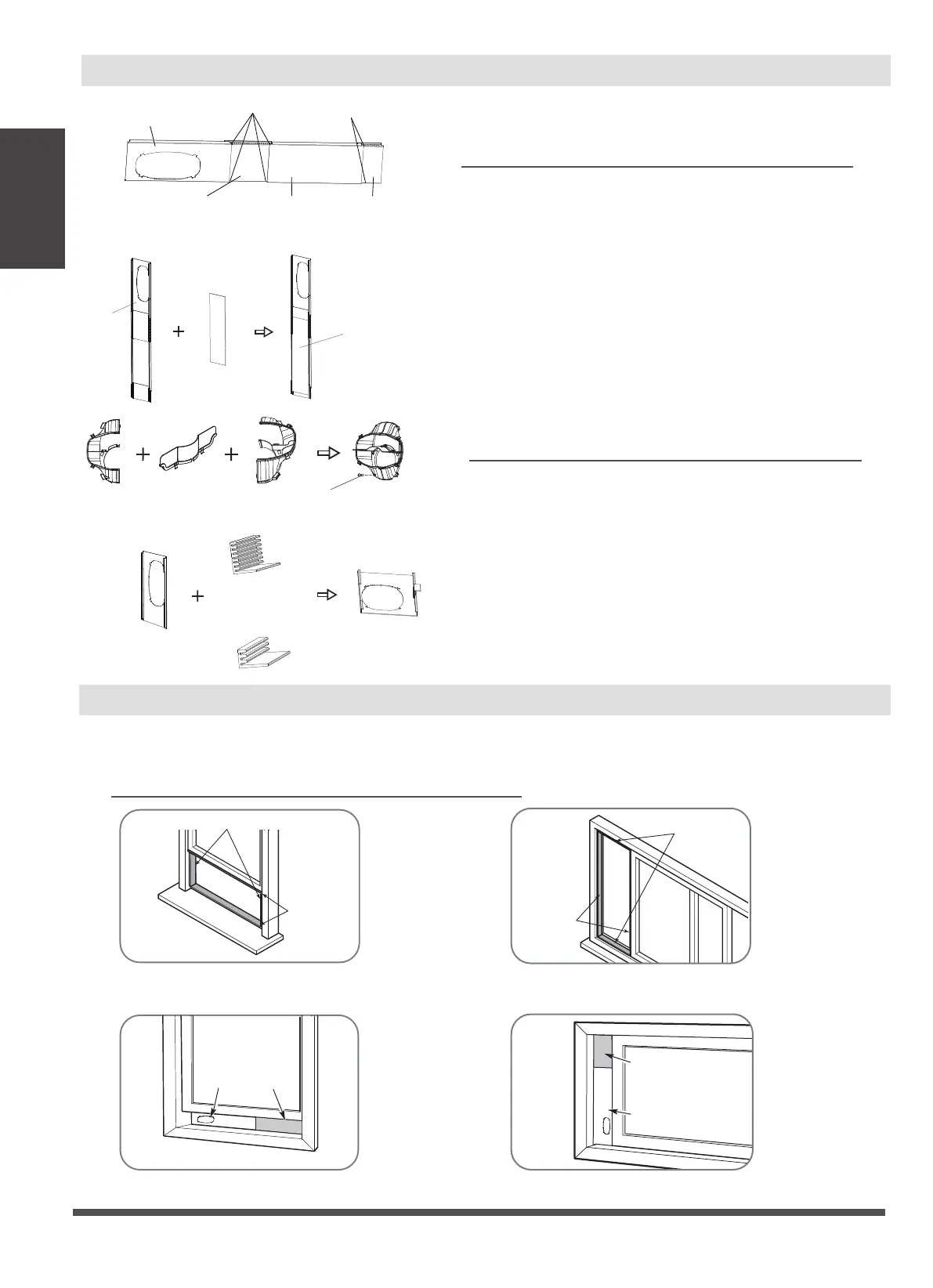

Installation
Type 1: Installation d'une fenêtre à guillotine ou d'une fenêtre coulissante
2 Insérez l'assemblage de la glissière dans l'ouverture de la fenêtre.
Ou
Joint en Mousse B
(Type Adhésif - Plus court)
Joint en Mousse B
(Type Adhésif - Plus court)
Joint en MousseA
(Type Adhésif)
Joint en MousseA
(Type Adhésif)

Page 12

Instructions d'Installation
Kit d'Installation de Fenêtre
1. Assemblez les modules d'adaptateur d'échappe-
ment pour fenêtre coulissante. Le trou du curseur
de la fenêtre est excentrique, donc l'adaptateur
d'échappement doit être installé à l'extérieur loin
du mur.
Deuxième étape: Préparation du module d'ad
En outre, installez la plaque du conservateur
avant d'installer le glisser de la fenêtre, si vous
voulez réparer le tuyau d'air fortement.
-
aptateur d'échappement (Pour les glissières de
fenêtre)
1. Choisissez les glissières de fenêtre en fonction de
la taille de votre fenêtre. Parfois, elles doivent être
raccourcies pour correspondre à la taille de la
fenêtre, veuillez faire très attention à les couper
correctement.
2. Utilisez des boulons pour fixer les glissières de
3. Collez l'isolant à l'intérieur du curseur de fenêtre.
fenêtre une fois qu'elles ont ajustés été à la bonne
longueur.
Première étape: Préparation de la Glissière de
Fenêtre
NOTE: Une fois que l'assemblage du tuyau d'échappement et les glissières de fenêtre
ajustables sont préparées, choisissez l'une des deux méthodes d'installation suivantes.
1. Découpez les joints adhésifs en mousse A et B aux longueurs appropriées et fixez-les
au châssis et au cadre de la fenêtre comme illustré.
Glissière de
Fenêtre A
Glissière de
Fenêtre A
Glissière de Fenêtre A
Glissière de Fenêtre B
Glissière de Fenêtre C
Glissière de Fenêtre D
(ou diapositive de
fenêtre E en fonction
de la taille réelle de la
fenêtre)
Boulon
Boulon
à l'intérieur
isolant
Isolant
(Utilisez un ou
deux morceaux)
module B module Cmodule A
Adapteur
d’échappement
1 vis
et
(couper plus court pour correspondre
à la taille de la fenêtre)
Glissière de Fenêtre A
