Huomaa: markkinoilta ostetun tuuletusritilän /
vaimentimen käyttöä varten noudata seuraavia
merkkejä riittävän ilmavirran tilavuuden
varmistamiseksi
12
│Asennus
Huomio: Kun poistoletku on koottu ja ikkunan säädin valmisteltu, valitse
yksi seuraavista asennustavoista.

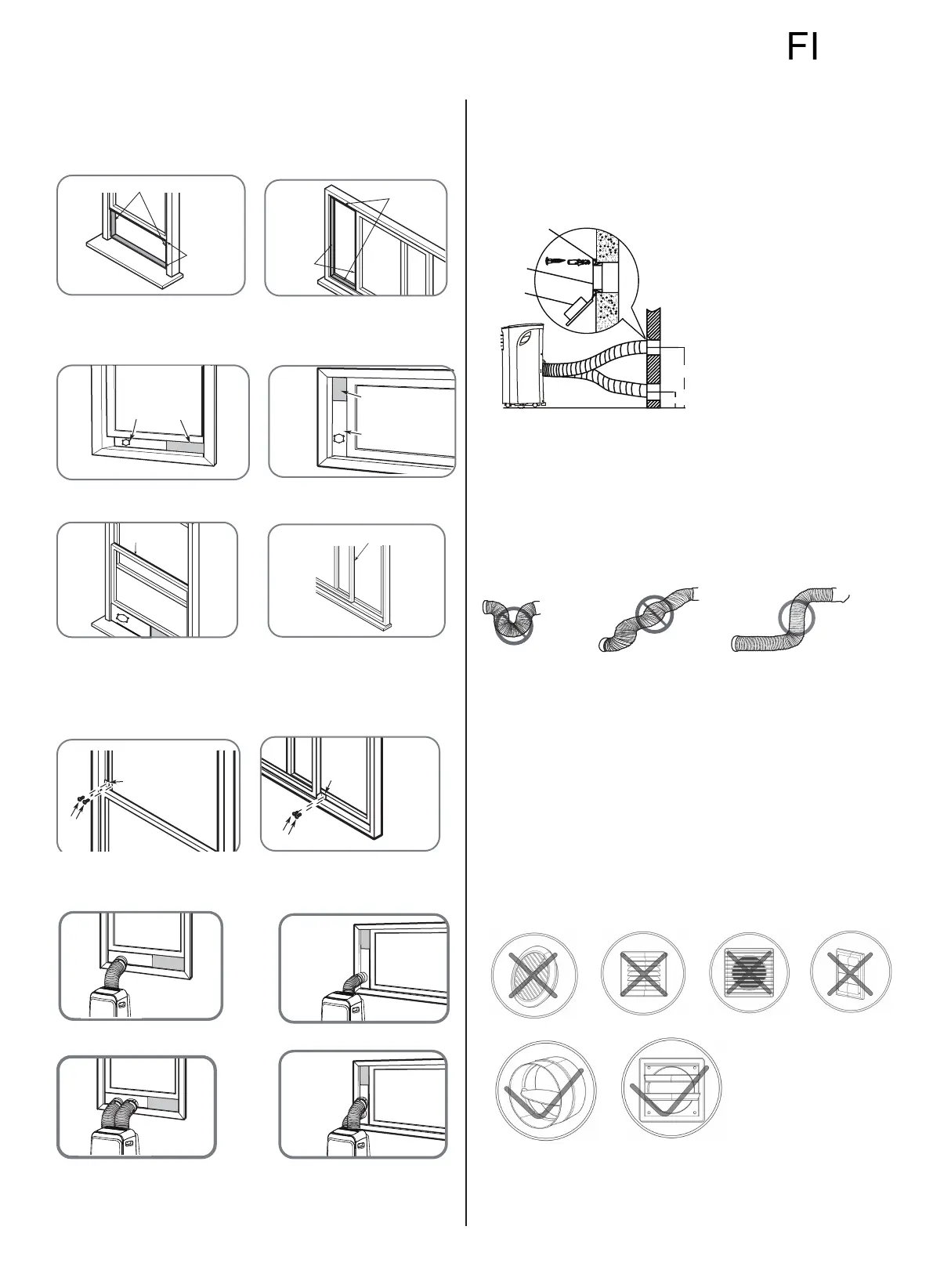

Tyyppi 1: Roikkuvan tai liukuvan ikkunan asennus (valinnainen)
Vaahtotiiviste B
(liimautuva-lyhyempi)
Vaahtotiiviste A
(liimautuva)
Vaahtotiiviste A
(liimautuva)
tai
Vaahtotiiviste B
(liimautuva-lyhy-
empi)
1. Leikkaa liimautuva vaahtotiiviste oikean pituiseksi ja kytke ne sitten
ikkunaan ja kehykseen ohjeen mukaisesti.
Ikkunan säädin B
(tarvittaessa)
Ikkunan säädin B
(tarvittaessa)
Ikkunan säädin A
Ikkunan säädin A
tai
2. Aseta ikkunan säädin ikkuna-aukkoon.
Vaahtotiiviste C
(liimautumaton)
Vaahtotiiviste C
(liimautumaton)
tai
3. Leikkaa liimautumaton vaahtotiiviste vastaamaan ikkunan leveyttä. Ase-
ta tiiviste lasin ja ikkunan kehyksen väliin estämään ilman ja hyönteisten
pääsyn huoneeseen.
turvallisuuskannatin
turvallisuus-
kannatin
2 ruuvia
2 ruuvia
tai
4. Halutessasi asenna turvallisuuskannatin kahdella ruuvilla näytetyn
mukaisesti.
tai
tai
MALLI A
MALLI B
5. Aseta ikkunan säädin ikkuna-aukkoon.
Tyyppi 2: Seinälle asennus (valinnainen)
1. Leikkaa 125mm (4.9 tuumaa) suuruinen reikä seinään seinäadapteri
B:tä varten. 2. kiinnitä seinäadapteri B seinään käyttämällä mukana tullei-
ta ankkureita ja ruuveja. 3. Kiinnitä poistoputki (seinäadapterin A kanssa)
seinäadapteriin B.
Laajennusankkurin
paikka
Huomio: Peitä aukko
käyttämällä sovittimen
korkkia, mikäli se ei ole
käytössä.
Seinäadapteri B
Sovittimen korkki
Max. 120cm tai 47 tuumaa
Min. 30cm tai 12 tuumaa
Huomio: Oikean toiminnan varmistamiseksi, ÄLÄ venytä letkua liikaa tai
taivuta sitä. Huolehdi, ettei poistoletkun ilma-aukon lähellä ole estei-
tä(alueella 500 mm), jotta poistojärjestelmä toimii normaalisti. Tämän
käyttöoppaan kuvat ovat ainoastaan ohjeellisia.
Ilmastointilaitteesi voi olla hieman erilainen. Varsinainen muoto vallitsee.
