11

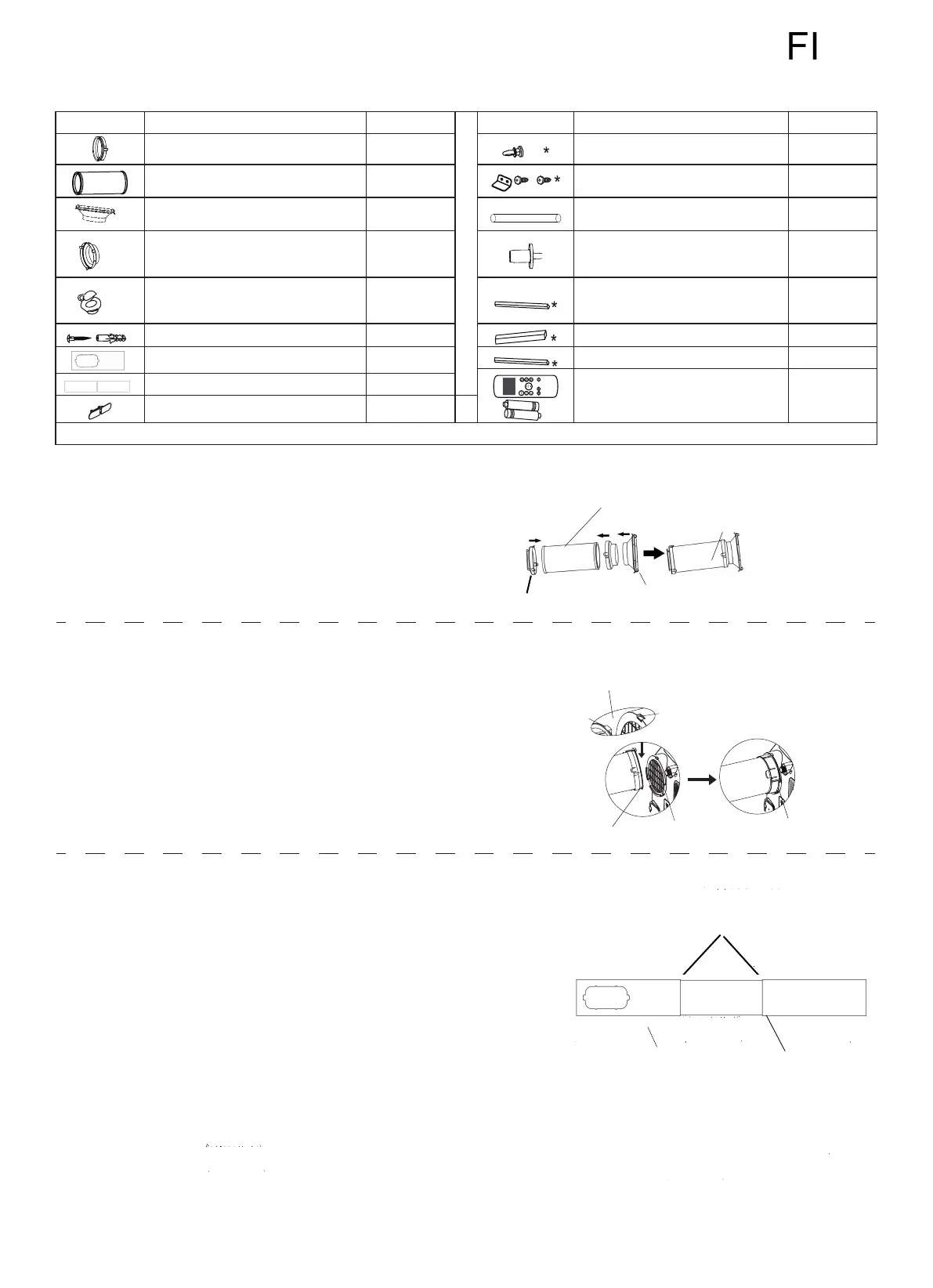

│Asennus
Osa Kuvaus Määrä Osa Kuvaus Määrä
Laitteen sovitin 1kpl Pultti 1kpl
Poistoletku 1kpl Turvakannatin ja ruuvi 1 sarja
Ikkunan liu’uttimen sovitin 1kpl Tyhjennysletku 1kpl
Seinäadapteri A (vain seinäasennuksiin) 1kpl
Poistoletkun sovitin (vain lämmön-
pumppaustilaa varten)
1kpl
Seinäadapteri B (korkillinen) (vain seinä-
asennuksiin)
1kpl Vaahtotiiviste A (teippi) 2kpl
Ruuvi ja ankkuri (vain seinäasennuksiin) 4 sarja Vaahtotiiviste B (teippi) 2kpl
Ikkunan liu’utin A 1kpl
Vaahtotiiviste C (kiinnittymätön) 1kpl
Kaukosäädin ja akku 1 sarja
Ikkunan liu’utin B 1kpl
Virtajohdon solki 1kpl
HUOMAUTUS: Osat, jotka ovat merkitty *, ovat valinnaisia. Muotoilussa voi esiintyä pieniä eroja.
Ikkunan asennussarja
Ensimmäinen askel: Poistoletkun kokoonpanoa valmistel-
lessa paina poistoletku ikkunan liukusäätimeen ja laitteen
sovittimeen ja kiinnitä automaattisesti soivittimien soljilla.
Poistoletku
Poistoletkun
kokoaminen
Paina
Laitteen sovitin
Ikkunan liuku-
säädin
Toinen askel: Asenna poistoletku laitteeseen
Työnnä poistoletku sovittimen alemman uran sisään sovit-
timen koukun ollessa samassa linjassa ilmanpoistoaukon
aukon kanssa ja liu'uta sitten alaspäin nuolen suuntaan
asennusta varten.
Varmista, että sovittimen koukku on samassa
linjassa ilmanpoiston aukon kanssa.
Hole Seat
sovitin
Alempi ura
Varmista, että
sovitin on ase-
tettu ilma-au-
kon alempaan
uraan
Koukku
Kolmas askel: Ikkunan liukusäätimen valmisteu
1. Säädä ikkunan liukusäätimen koko ikkunan koon mukaan.
2. Jos ikkunan pituus vaatii kaksi ikkunan säädintä, käytä
pultteja kiinnittääksesi ikkunan säätimet sen jälkeen, kun
säätimet ovat asetettu oikean pituisiksi.
3. Joidenkin mallien kohdalla, jjos ikkuna vatii kolme säädin-
tä (valinnainen), käytä kahta pulttia ikkunan kiinnityksen
sen jälkeen, kun ne ovat asetettu oikean pituisiksi.
Ikkunan säädin B
Ikkunan säädin A
Pultti
