Midea MPD-12CRN7

11

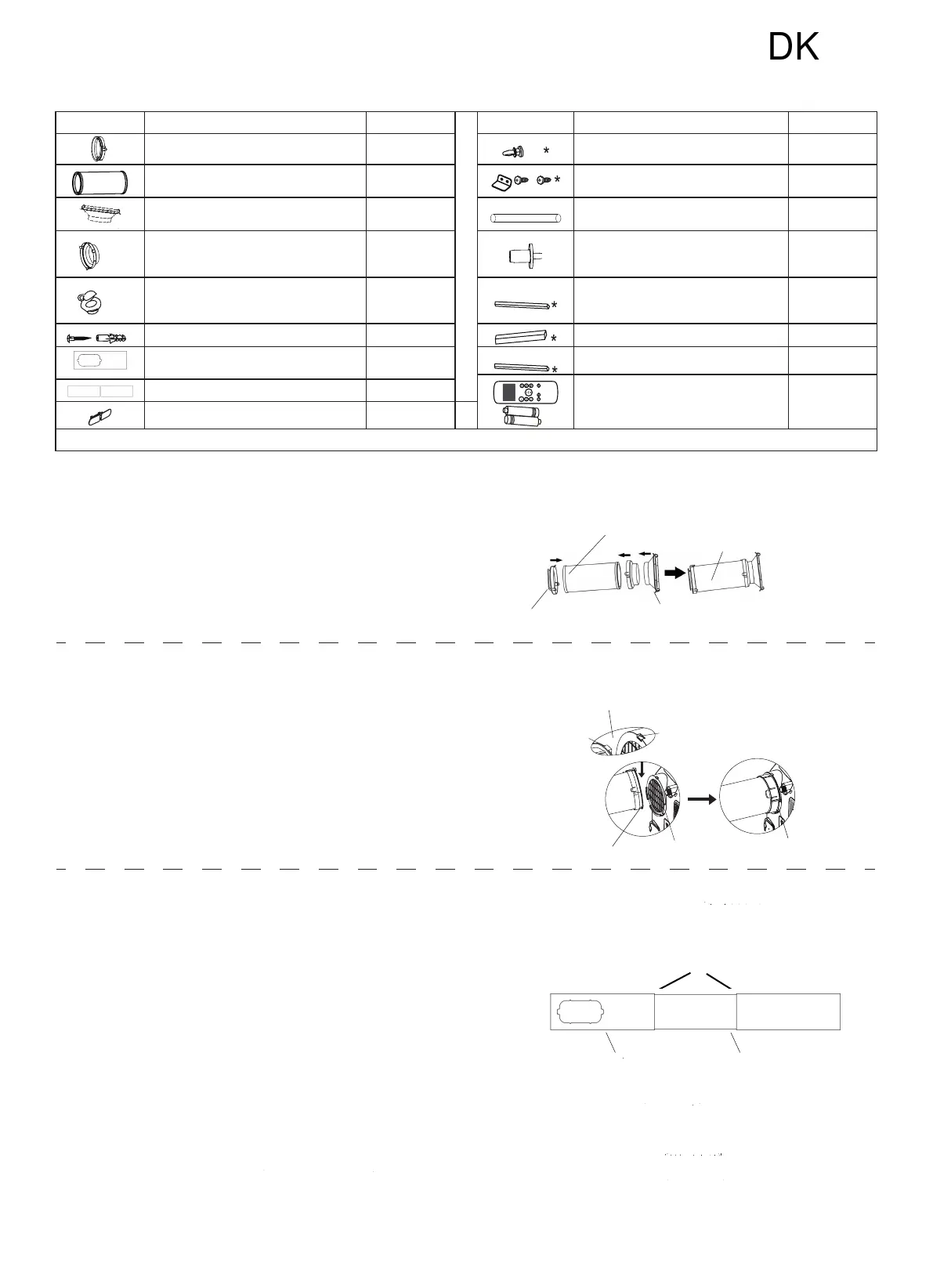

│Montering
Del Beskrivelse Antal Del Beskrivelse Antal
Enhedsadapter 1 stk. Bolt 1 stk.
Udledningsslange 1 stk. Sikkerhedsbeslag og skrue 1 sæt
Vindue slider adapter 1 stk. Aøbsslange 1 stk.
Væg udledning adapter A (kun til væg-
montering)
1 stk.
Aøbsslangeadapter (kun til varme-
pumpe modus)
1 stk.
Væg udledning adapter B (med hætte)
(kun til vægmontering)
1 stk. Skumforsegling A (klæbemiddel) 2 stk.
Skrue og anker (kun til vægmontering) 4 sæt Skumforsegling B (klæbemiddel) 2 stk.
Vindue slider A 1 stk.
Skumforsegling C (ikke-klæbende) 1 stk.
Fjernbetjening og batteri 1 sæt
Vindue slider B 1 stk.
Spænde til strømkabel 1 stk.
BEMÆRK: Elementer med * er valgfrit. Små variationer i design kan forekomme.
Vindue installationssæt
Trin et: Forberedelse af udledningsslangen, tryk på udled-
ningsslangen i vindue slider adapteren og enhedsadapteren,
klemme automatisk ved hjælp af elastiske spænder i adapte-
ren.
Udlednings-
slange
Montering af
udledningsslan-
gen
Tryk på
Enhedsadap-
teren
Vindue slider
adapter
Step to: Monter udledningsslangen på enheden
Monter udledningsslangen på enheden, indsæt udlednings-
slangen i enhedens luftudløbs nedre rille, mens adapterens
krog bliver justeret med lufthullet på luftudløbet, og skub
udledningsslangen ned langs pilens retning for montering.
Sørg for, at adapterens krog er justeret med
hulstikket på luftudtaget.
Lufthul
adapter
Nedre rille
Sørg for, at
adapteren
er sat i den
nedre rille af
luftudtaget.
Krog
Trin tre: Forberedelse af vindue slider
1. Afhængig af størrelsen af dit vindue skal du justere stør-
relsen på vindue slider.
2. Hvis længden af vinduet kræver to vindue slidere, skal
du bruge bolten til at fastgøre vindues slidere, når de er
indstillet til den rigtige længde.
3. På nogle modeller, hvis vindue længden kræver tre vindue
slidere (valgfrit), brug to bolte til at fastgøre vindue slidere,
når de er indstillet til korrekt længde.
Vindue slider B
Vindue slider A
Bolt
DK
