Midea MPD-12CRN7

Bemærk: For brug af det ventilationsgitter / spjæld,
der er købt fra markedet, henvises til de følgende
tegn for at sikre tilstrækkelig luftstrømvolumen
12

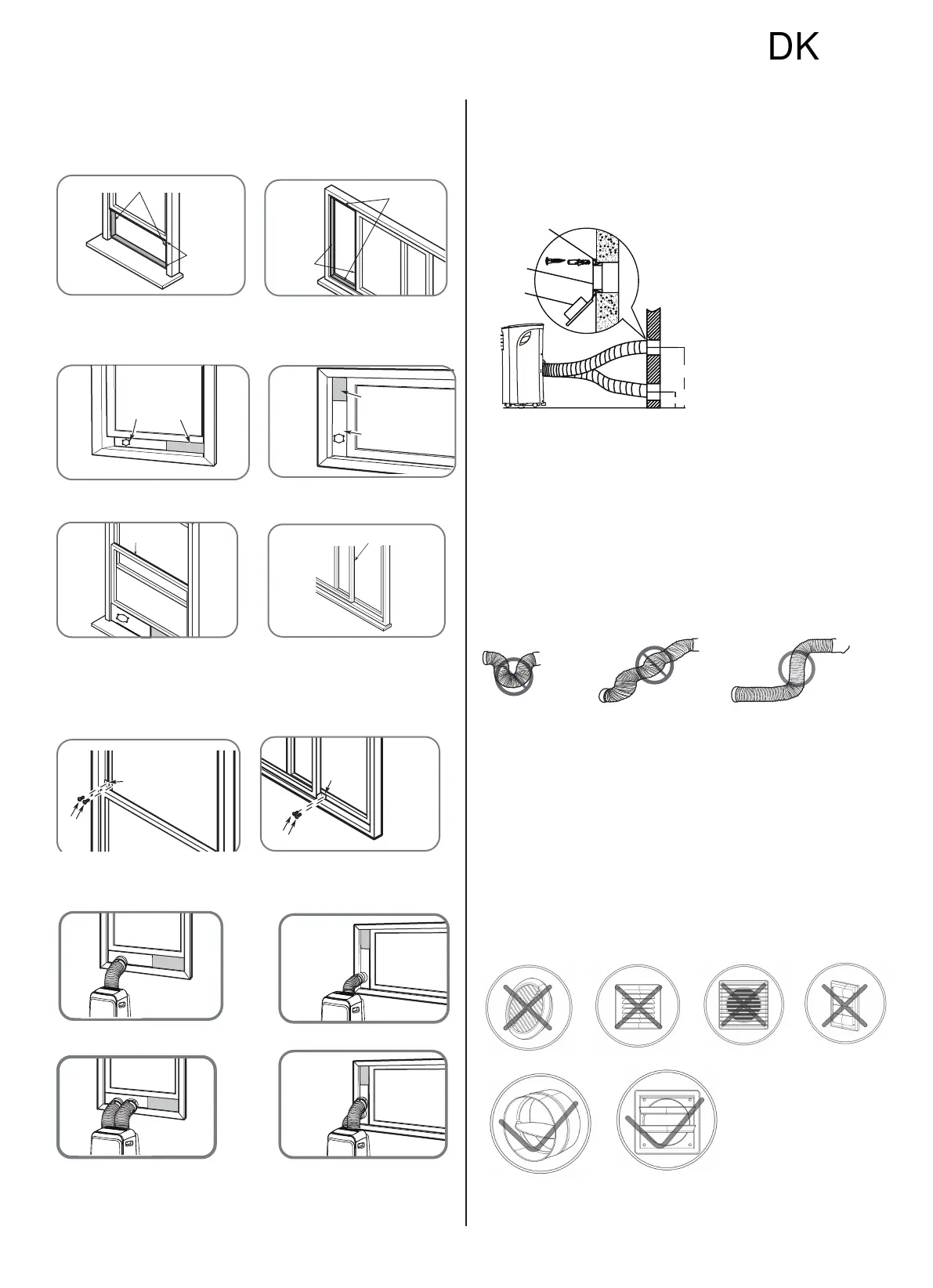

│Montering
Bemærk: Når samlingen af udledningsslangen og justerbare vindue slider
er forberedt, kan du vælge en af følgende monteringsmetoder.
Type 1: Montering af hænge vindue eller skydevindue (valgfrit)
Skumforsegling B
(Klæbemiddel type-kortere)
Skumforsegling A
(Klæbemiddel
type)
Skumforsegling A
(Klæbemiddel
type)
el-
ler
Skumforsegling B
(Klæbemiddel
type-kortere)
1. Som vist, skal du skære klæbemidlet I strimler til skumforsegling A og B
i passende længder, og fastgør dem til vinduesrammen.
Vindue slider B
(Hvis påkrævet)
Vindue slider B
(Hvis påkrævet)
Vindue slider A
Vindue slider A
el-
ler
2. Indsæt vindue slider samling i vinduesåbningen.
Skumforsegling C
(Ikke-klæbende type)
Skumforsegling C
(Ikke-klæbende type)
el-
ler
3. Skær den ikke-klæbende skumforsegling C i strimler, så det passer til
vinduets bredde. For at forhindre luft og insekter i at komme ind i rummet,
skal du indsætte forseglingen mellem glasset og vinduesrammen
Sikkerhedsbeslag
Sikkerheds-
beslag
2 skruer
2 skruer
el-
ler
4. Hvis du ønsker det kan du montere sikkerhedsbeslaget med 2 skruer
som vist.
eller
eller
MODEL A
MODEL B
5. Indsæt vindue slider adapteren ind i hullet i vindue slider.
Type 2: Vægmontering (valgfrit)
1. Skær et 125 mm (4.9inch) hul i væggen til væg udledning adapteren B.
2. Sikre væg udledning adapteren B til væggen ved hjælp af de re ankre
og skruer der er leveret i sættet. 3. Tilslut udledningsslangen (med væg
udledning adapteren A) til væg udledning adapteren B.
Ekspansion af anker
position
Bemærk: Dæk hullet ved
hjælp af adapter hætten,
når det ikke er i brug.
Væg udledning
adapter B
Adapter hætte
max 120 cm (47 inch)
min 30 cm (12 inch)
Bemærk: For at sikre en korrekt funktion, må du IKKE overbelast eller
bøje slangen. Sørg for, at der ikke er nogen forhindring omkring udled-
ningsslangens luftudtag (i et området på 500 mm) for at udledningssyste-
met fungerer korrekt. Alle billeder i denne vejledning er kun til forklaring.
For at sikre en korrekt funktion, må du IKKE overbelast eller bøje slangen.
Der kan være forskellige airconditionanlæg Den faktiske udformning, der
gælder.
DK
