Midea NTH15-17BR

维修手册 Service Manual, 2017 v1.0
10 / 16

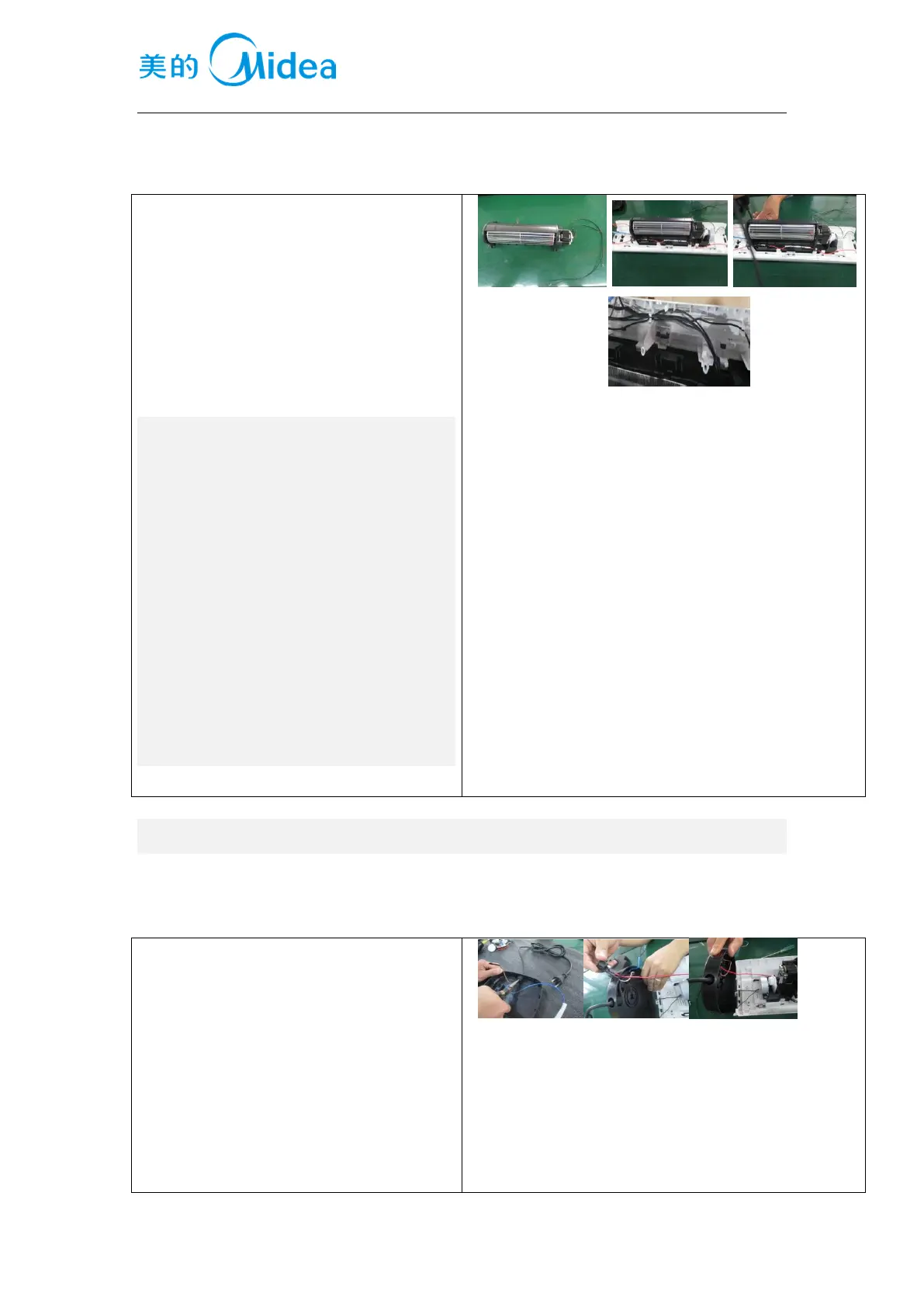

1. 取限温器组件线束安装在出风格栅上的卡
槽内；
2. 分别取 4 颗 ST3.9*13 螺钉将风机组件紧固
在前壳上；
3．分别取 4 颗 ST3.9*13 螺钉将风机组件紧固
在前壳上；
4. 将风机组件上的线束卡到卡槽内。
1. The wiring harness of the
temperature-limiting device component is
installed in the slot on the outlet grid;
2. Four ST3.9*13 screws were respectively
taken to fasten the fan assembly on the front
shell;
3. 4 ST3.9*13 screws were respectively taken
to fasten the fan assembly on the front shell.
4. Stick the wire bundle on the fan assembly
into the slot.
3.7
电源线的安装
Installation of power cord
1. 取一统配电源线组件，将引线穿入底盖孔
至电源线档卡套入孔位中并使用平口钳将档
卡旋转 90 度；
2. 取一跷板开关将限温器 187 端子穿过底盘
孔接插于“I”端，电源线火线（棕线）接插
于“O”端；
3．将跷板开关限位筋对应底盖槽位按压到底,
并将电源线布于底盖限位筋内。
