Midland 88 - Haupteigenschaften; Installation des Funkgeräts; Montagehalterung; Saugnapf zur Montage auf Glas

2 | Midland 88 Bedienungsanleitung Midland 88 Bedienungsanleitung | 3
Haupteigenschaften
• Multifunktions-CB-Funkgerät in DIN-GRÖSSE
• Großes TFT-Farbdisplay
• Betriebsspannung: 12 V / 24 V
• Metallgehäuse
• Kanalnummer oder Kanal und Frequenz werden angezeigt
• AM/FM-Funkgerät
• Automatische digitale Rauschsperre in verschiedenen Stufen einstellbar
• SWR-Schutz (Schutzschaltung gegen das Senden bei schlechter Stehwelle)
• S-Meter
• RF-Verstärkung
• Notruunktion
• Suchlauunktion
• Zweikanalüberwachung
• 4 Speicherkanäle
• VOX-Funktion (nur für Exportversion)
• PA-Funktion
• Roger-Piepton
• Notfallkanäle 9/19
• Störaustaster-System und Frequenz-Audiofilter (HIC)
• Display-Hintergrundbeleuchtung
• Tastenfeld mit Hintergrundbeleuchtung
• Automatisches Einschalten
• Mikrofon mit Up/Down-Tasten und Prioritätskanal
Installation des Funkgeräts
Montagehalterung
Sicherheit und Komfort sind die wichtigsten Punkte für die Montage aller mobilen
Geräte. Alle Bedienelemente müssen für den Benutzer leicht zugänglich sein,
ohne dass die Bewegungsfreiheit zum sicheren Betrieb des Fahrzeugs gestört wird.
Wählen Sie für die Installation des Transceivers einen Ort, an dem während der
Fahrt geringe Gefahr für Ihre Beifahrer und für Sie selbst besteht. Der Ort sollte
gut belüftet und vor direkter Sonneneinstrahlung geschützt sein.
1. Installieren Sie die Montagehalterung unter Benutzung der mitgelieferten
Schrauben.
2. Befestigen Sie das Funkgerät unter Verwendung der mitgelieferten
selbstschneidenden Schrauben an der Halterung und ziehen Sie die Schrauben
fest genug an. Bedenken Sie dabei auch die vom Fahrzeug verursachten
starken Vibrationsübertragungen.

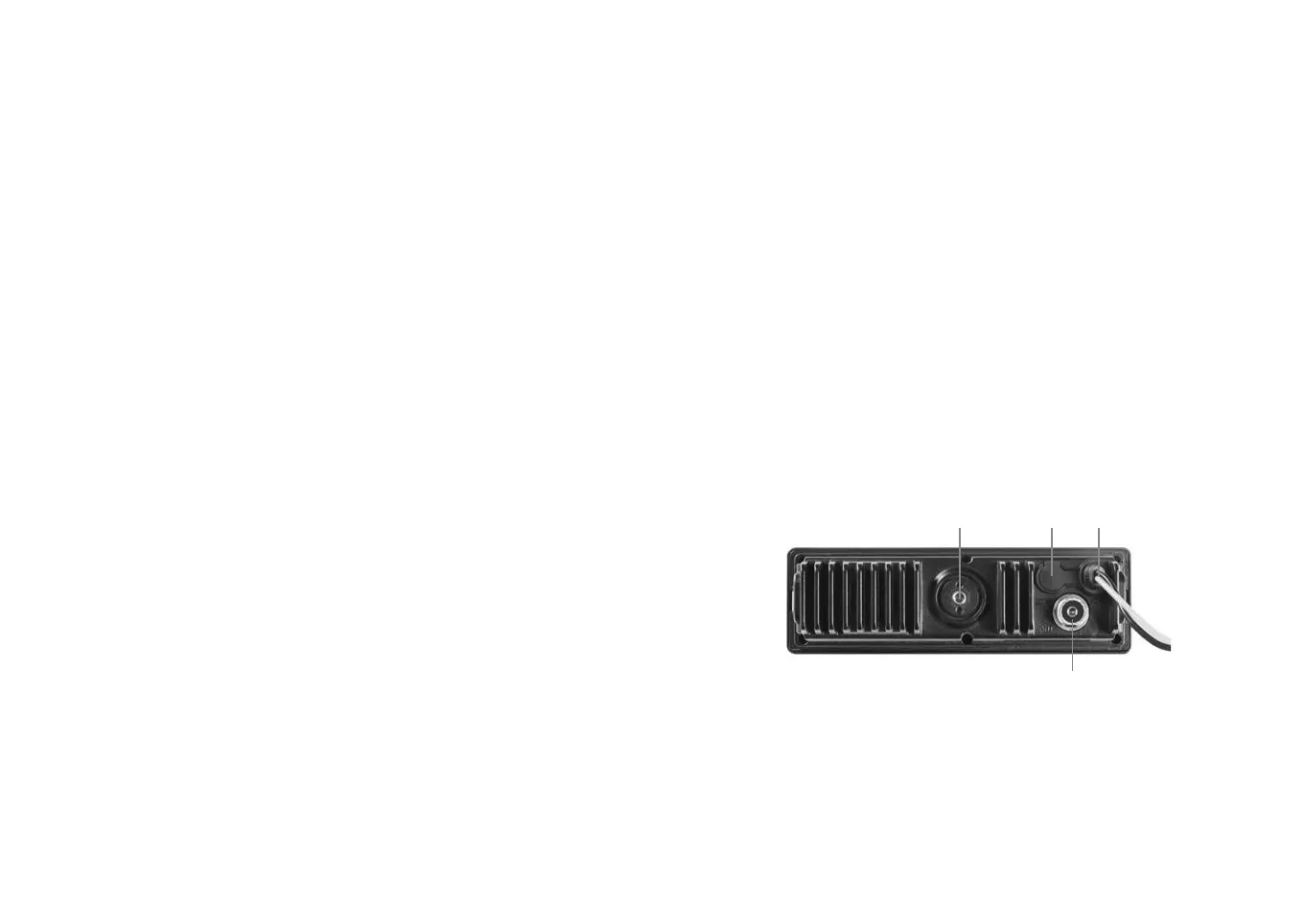

Saugnapf zur Montage auf Glas
Der Saugnapf muss an einer Stelle der Windschutzscheibe des Fahrzeugs
angebracht werden, die Ihre Sicht während der Fahrt nicht beeinträchtigt.
Reinigen Sie zuerst sorgfältig die Befestigungsoberfläche. Die
Befestigungsschraube des Saugnapfs muss wie in der Abbildung gezeigt fest an der
Rückseite des Funkgeräts verschraubt werden.
1 4 3
2
