M-20 Instrukcja obsługi | 5

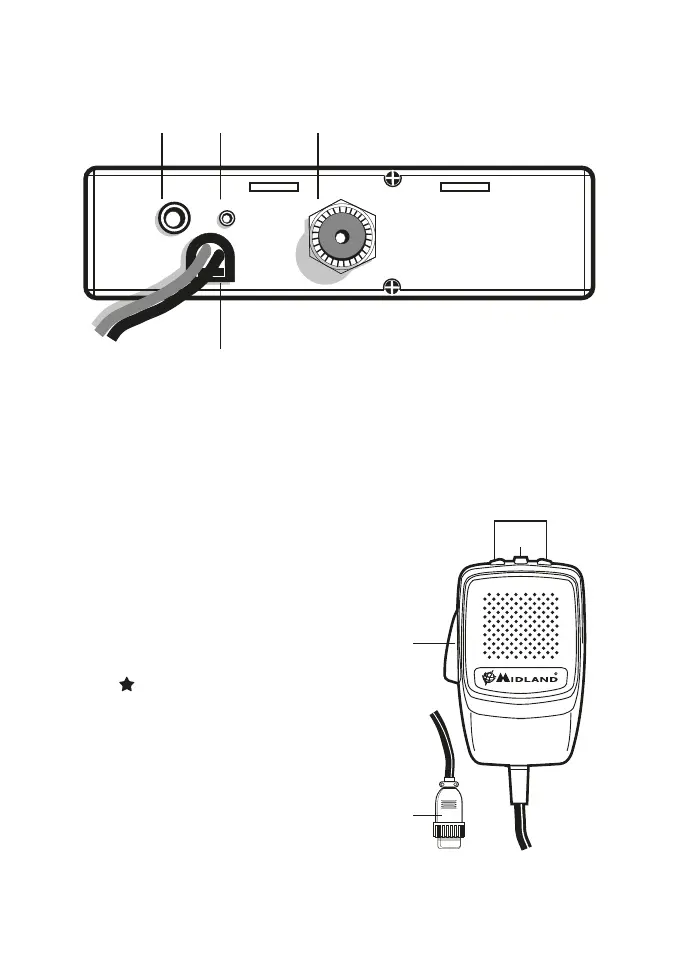

PANEL TYLNY
12. EXT gniazdo zewnętrznego głośnika. Jeżeli słyszalność jest niezadowalająca
można podłączyć zewnętrzny głośnik. Wsunięcie wtyku powoduje auto-
matyczne odłączenie wbudowanego, wewnętrznego głośnika.
13. Kabel zasilający 12,6 V DC.
14. S.Meter. Gniazdo zewnętrznego miernika siły sygnału.
15. Gniazdo antenowe SO239
MIKROFON
1. PTT przycisk nadawanie/odbiór.
2. GÓRA/DÓŁ przyciski zmiany kanałów.
3. PRI przycisk szybkiego wywołania
kanału wybranego na priorytetowy.
Długie naciśnięcie pozwala wybrać nowy
kanał, który odtąd będzie prioryte-
towym.
4. Wtyk mikrofonowy 6 pin.
EXT
S. METER
ANTENNA
12 14 15
13
EXT
S. METER
ANTENNA
12 14 15
13
3
2
1
4
