Elektrische aansluiting
167

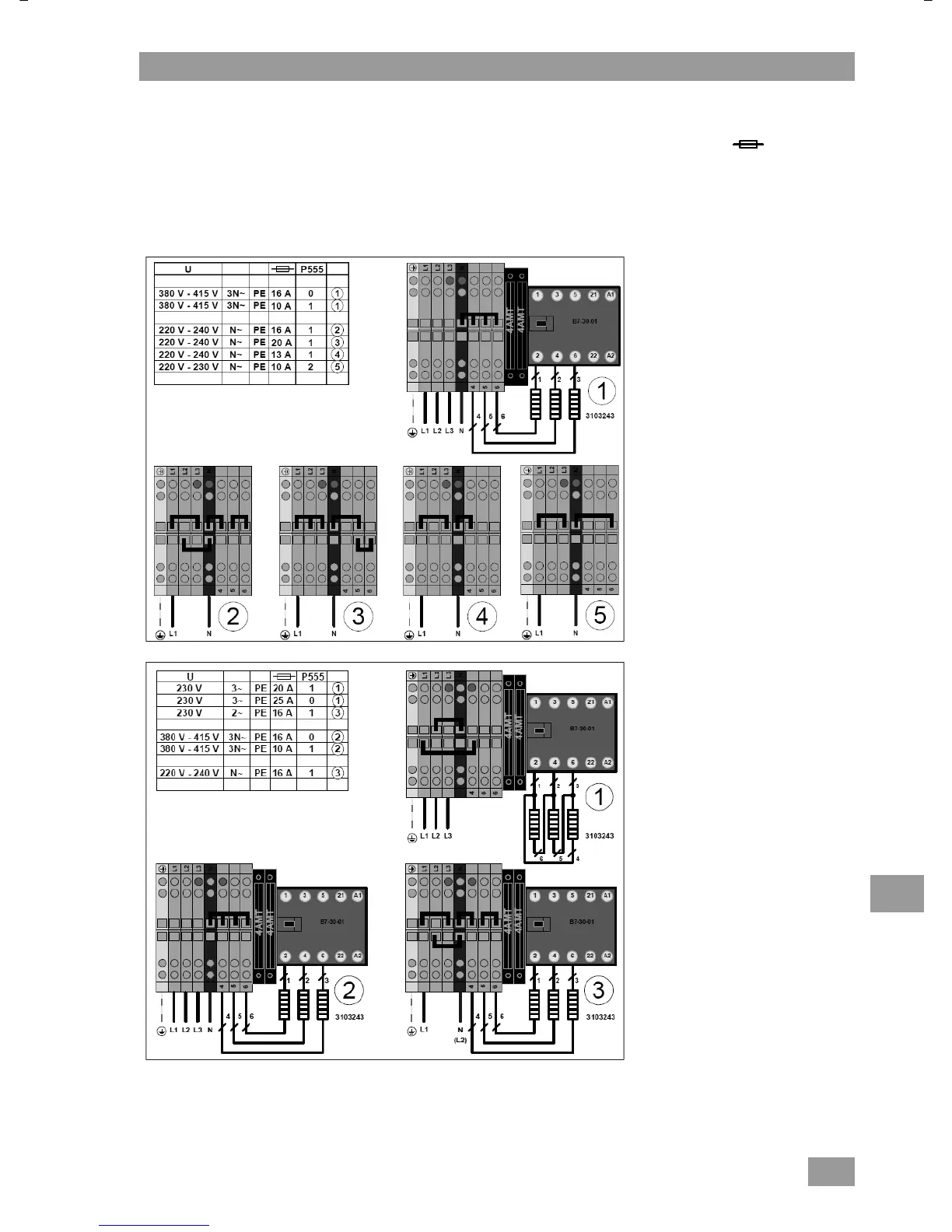

Handelwijze:
 Bepaal welk spanning beschikbaar is en hoe dit is afgezekerd.
 Zoek in de tabel de rij met de juiste spanning (kolom U) en de juiste afzekering (kolom ).
 Lees in de laatste kolom het omcirkelde kencijfer af. Op de volgende tekening hoort bij elk kencijfer een
aansluitschema.
 Klem de netaansluitkabel volgens het aansluitschema op de klemmen PE t/m N.
 Plaats de brug(gen) volgens het aansluitschema.
NL
