100

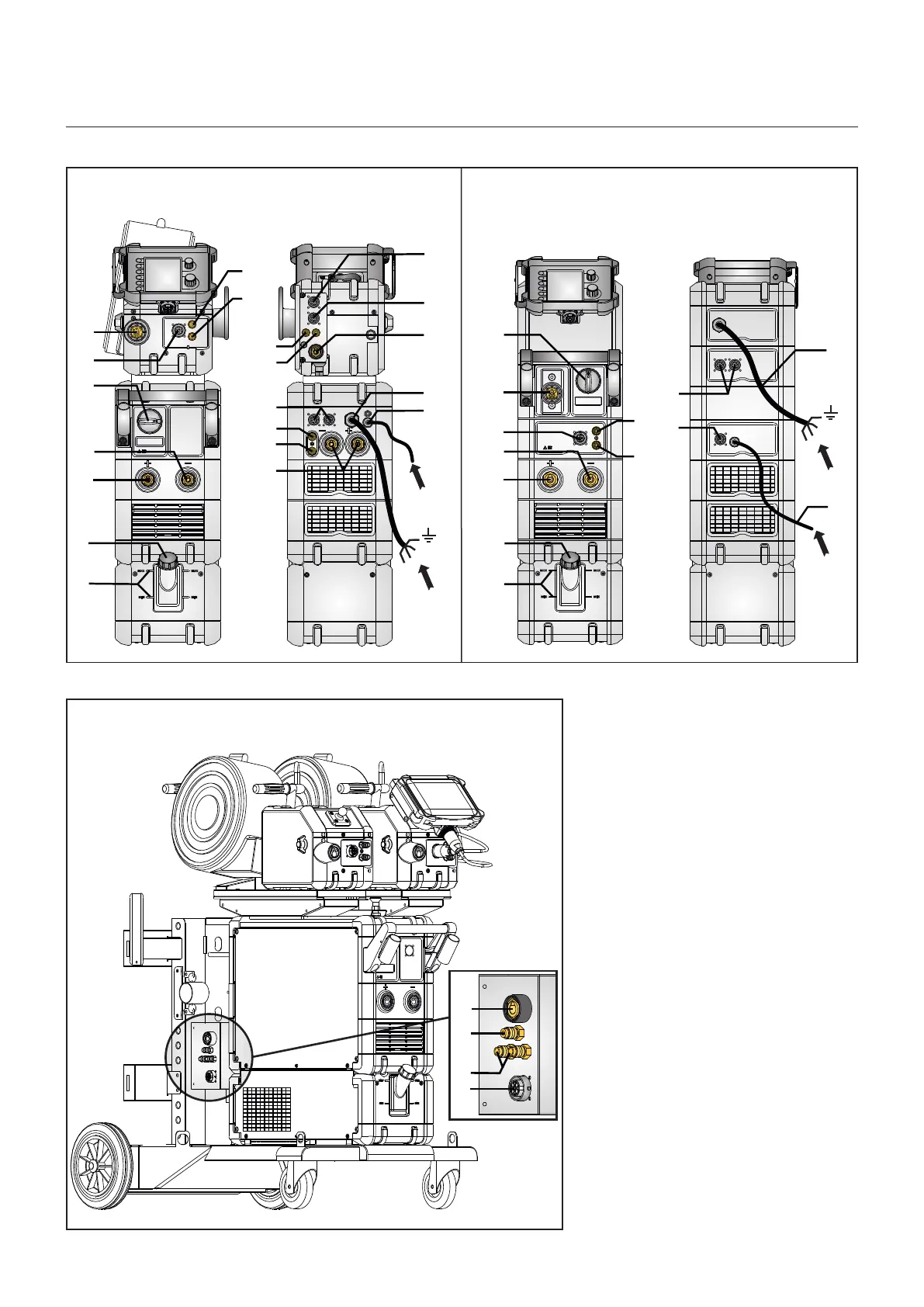

Aansluiting en bediening
1. Netaansluiting
2. Hoofdschakelaar on/off
3. Aansluiting van het beschermgas
4. Aansluiting van de lastoorts
5a. Aansluiting van de koelslang, aanvoer-
slang (blauw)
5b. Aansluiting van de koelslang, retourslang
(rood)
6. Aansluiting van de aardklem (MIG) of de
elektrodenhouder (MMA)
7. Aansluiting afstandsbediening
8. Aansluiting van de aardklem (MMA) of
de elektrodenhouder (MMA)
9. CAN verbinding en MWF voeding
10. Aansluiting tussenpakket
11. Bijvullen van de koelvloeistof
12. Peilen van het koelvloeistofniveau
(Min/Max)
13. Analoge plug afstandsbediening
(optioneel)
Power
F
F
F
1
GAS
2-6 bar
3
2
4
5b
5b
5a
6
7
8
10
9
9
10
11
12
Power
F
F
F
11
12
6
8
4
7
2
5b
1
9
3
GAS
2-6 bar
13
13
5a
5a
5a
5b
Sigma Select S Sigma Select C
10
3
5
9
Sigma Select met dubbele MWF 30
