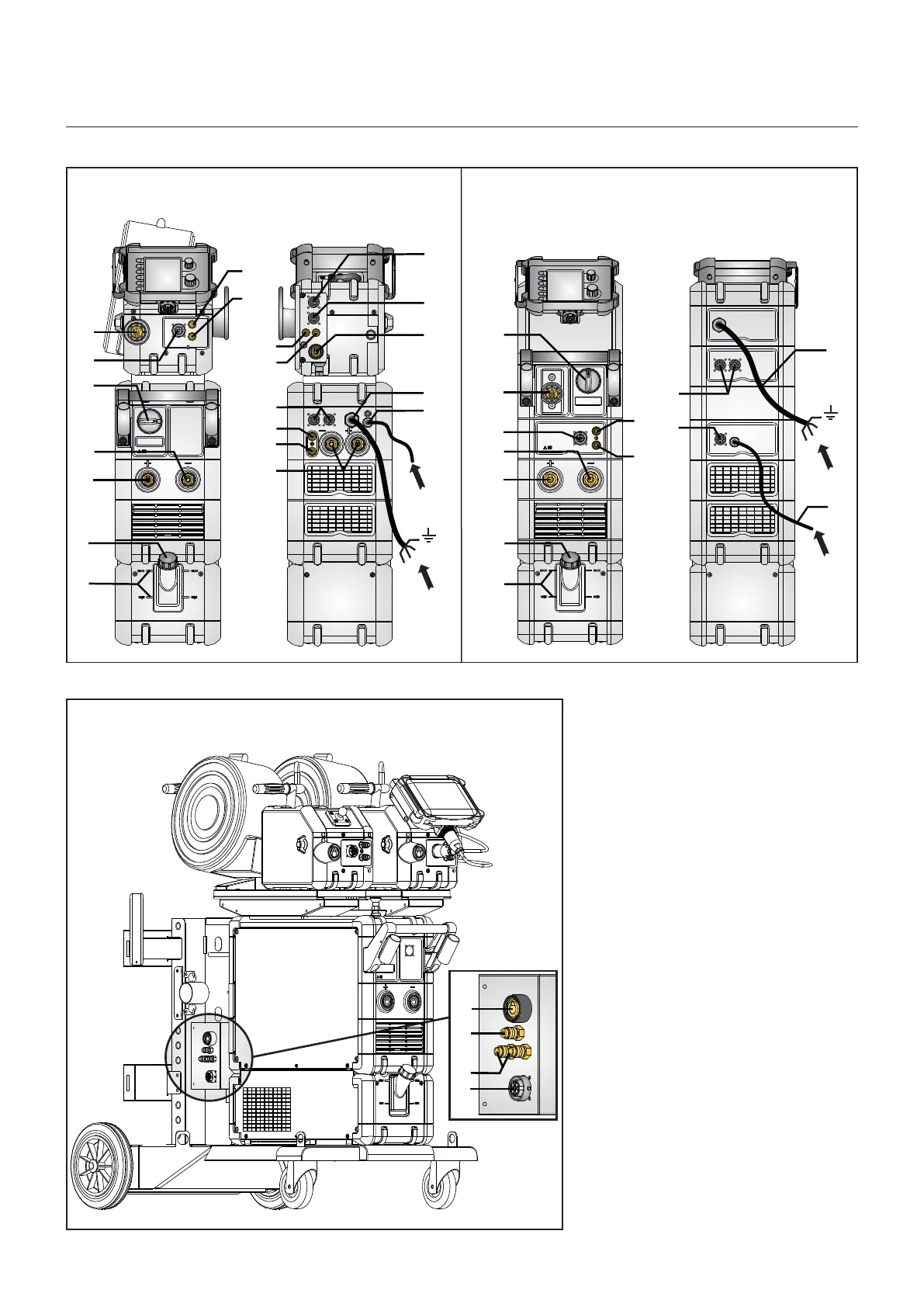

Collegamenti ed uso
1. Collegamento elettrico
2. Interruttore ON/OFF
3. Collegamento del gas di protezione
4. Collegamento della torcia
5a. Collegamento tubo raffreddamento,
mandata (blu)
5b. Collegamento tubo raffreddamento,
ritorno (rosso)
6. Collegamento cavo di massa (MIG) o cavo
portaelettrodo (MMA)
7. Collegamento comando a distanza
8. Collegamento cavo di massa (MMA) o cavo
portaelettrodo (MMA)
9. Collegamento CAN-BUS ed
alimentazione MWF
10. Collegamento fascio cavi
11. Rabbocco liquido raffreddamento
12. Controllo livello liquido di raffreddamento
(Min/Max)
13. Connettore comando remote analogico
(opzionale)
Power
F
F
F
1
GAS
2-6 bar
3
2
4
5b
5b
5a
6
7
8
10
9
9
10
F
F
F
11
12
6
8
4
7
2
5b
1
9
3
GAS
13
13
5a
5a
5a
5b
Sigma Select S Sigma Select C
10
3
5
9
Sigma Select con doppio MWF 30
