MANIEMENT
AVERTISSEMENT!
Pour minimiser les risques de
blessures, portez des lunettes à
coques latérales. Débranchez
loutil avant de changer les
accessoires ou deffectuer des
réglages. Lemploi daccessoires
autres que ceux qui sont
expressément recommandés
peut comporter des risques.

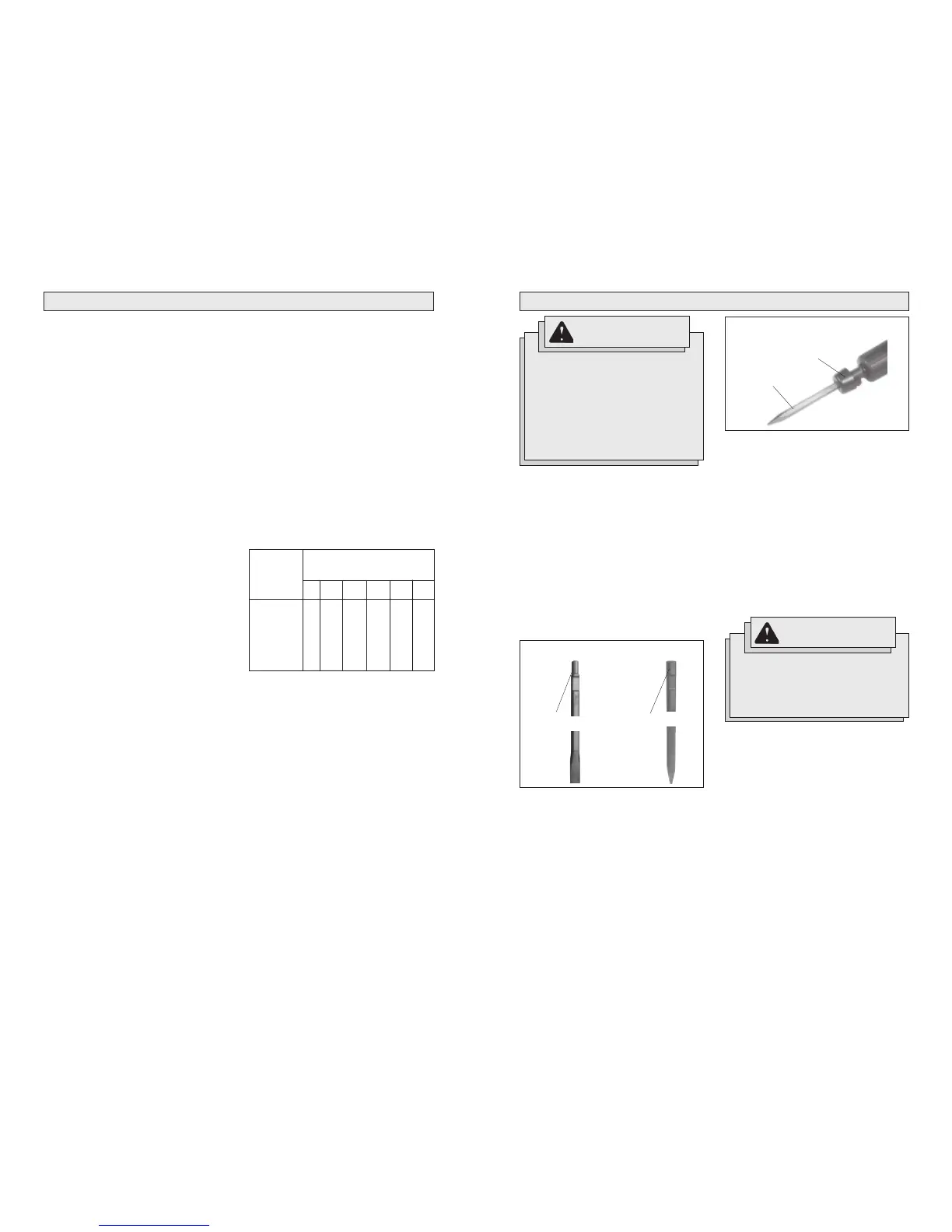

Installation des pièces-outils (Fig. 1 et 2)
Votre marteau de démolisseur est conçu
pour accueillir des pièces-outils de calibre
3/4" hex. MILWAUKEE offre une gamme
complète de pièces-outils complètement
interchangeables avec les pièces-outils
concurrentes de calibre similaire. Le
marteau modèle 5335 NEST PAS compat-
ible avec les pièces-outils 3/4" conçues
pour les marteaux rotatifs MILWAUKEE.
La grande différence entre ces deux types
doutil est la forme du bout de la tige qui est
hexagonale dans le cas du modèle 5335
alors quelle est ronde pour les marteaux
rotatifs (Fig. 1).
Nettoyez et graissez la tige de la pièce-
outil avant de lintroduire dans le marteau.
Assurez-vous que le bout de la tige nest
pas aplati, tel que décrit au chapitre « Main-
tenance », et que la pièce-outil est en bonne
condition.
1. Pour installer une pièce-outil, mettez
lécran antipoussière en place sur la
pièce, tel quindiqué.
2. Tirez le verrou à ressort et faites-le
pivoter à 180° jusquà ce que la rainure
de la pièce saligne sur le trou du bec
du marteau.
3. Lubrifiez légèrement la tige de la pièce-
outil et introduisez-la dans le bec du
marteau en vous assurant que la rainure
de la tige pointe vers le verrou.
4. Tirez le verrou à ressort et faites-le
pivoter à 180° pour quil senclenche.
5. Tirez sur la pièce-outil pour vérifier
quelle est bien verrouillée en place.
Retrait de la pièce-outil
1. Pour retirer la pièce-outil, débranchez
le marteau.
2. Tirez sur le verrou à ressort de la pièce-
outil et faites-le pivoter à 180° jusquà
ce que la rainure du verrou saligne sur
le trou du bec du marteau.
3. Si le marteau vient dêtre utilisé,
assurez-vous que la pièce-outil ne soit
pas trop chaude. Retirez la pièce
complètement hors du bec du marteau.
Écran antipoussière
Loutil est livré pourvu dun écran
antipoussière. Installez toujours lécran
pour empêcher la poussière et les débris
dendommager les composants internes de
loutil (voir « Installation des pièces-outils »).
Incorrect
Correct
Tige cylindrique
Tige hexagonale
Fig. 1
Écran
antipoussière
Pièce-outil
Fig. 2
AVERTISSEMENT!
Les pièces-outil et le bec du
marteau deviennent chaud
durant le travail. Soyez prudent
lorsque vous enlevez les pièces-
outils qui viennent de servir.
Si lemploi dun cordon de rallonge est
nécessaire, un cordon à trois fils doit être
employé pour les outils mis à la terre. Pour
les outils à double isolation, on peut em-
ployer indifféremment un cordon de
rallonge à deux ou trois fils. Plus la longueur
du cordron entre loutil et la prise de cou-
rant est grande, plus le calibre du cordon
doit être élevé. Lutilisation dun cordon de
rallonge incorrectement calibré entraîne
une chute de voltage résultant en une perte
de puissance qui risque de détériorer loutil.
Reportez-vous au tableau ci-contre pour
déterminer le calibre minimum du cordon.
Moins le calibre du fil est élevé, plus sa
conductivité est bonne. Par exemple, un
cordon de calibre 14 a une meilleure
conductivité quun cordon de calibre 16.
Lorsque vous utilisez plus dune rallonge
pour couvrir la distance, assurez-vous que
chaque cordon possède le calibre minimum
requis. Si vous utilisez un seul cordon pour
brancher plusieurs outils, additionnez le
chiffre dintensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour
obtenir le calibre minimal requis pour le
cordon.
CORDONS DE RALLONGE
LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES
POUR LES CONSULTER AU BESOIN.
Directives pour lemploi des cordons
de rallonge
 Si vous utilisez une rallonge à
lextérieur, assurez-vous quelle est
marquée des sigles « W-A » (« W » au
Canada) indiquant quelle est adéquate
pour usage extérieur.
 Assurez-vous que le cordon de
rallonge est correctement câblé et en
bonne condition. Remplacez tout cor-
don derallonge détérioré ou faites-le
remettre en état par une personne
compétente avant de vous en servir.
 Tenez votre cordon de rallonge à lécart
des objets ranchants, des sources de
grande chaleur et des endroits humides
ou mouillés.
Calibres minimaux recommandés
pour les cordons de rallonge*
Longueur du cordon de
rallonge (m)
Fiche
signalétique
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
7,6
16
16
14
12
10
22,8
16
14
12
10
10
45,7
12
10
--
--
--
60,9
12
--
--
--
--
15,2
16
16
14
12
10
30,4
14
12
10
10
--
* Basé sur sur une chute de voltage limite
de 5 volts à 150% de lintensité moyenne
de courant.
