Milwaukee 6490 - Description Fonctionnelle

page 14

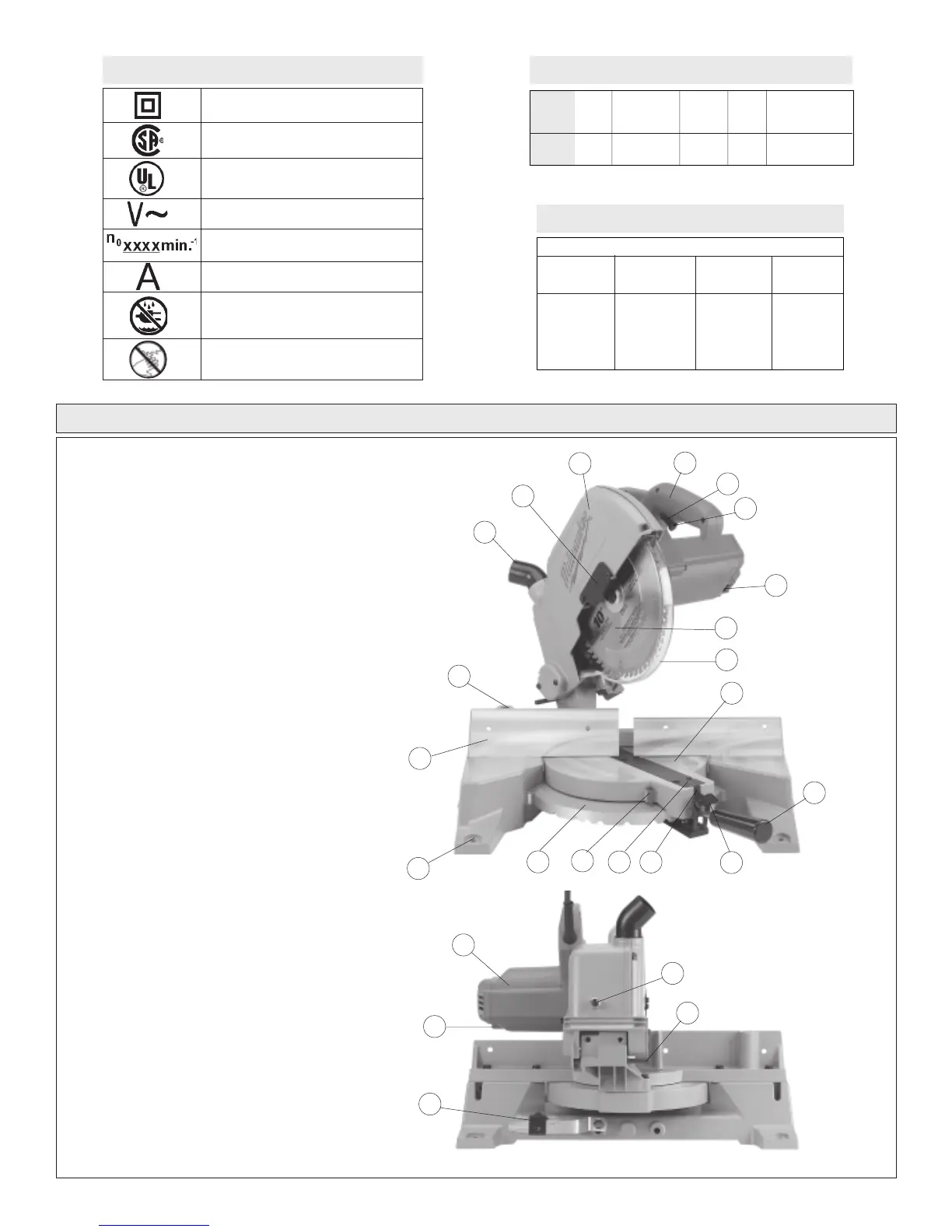

DESCRIPTION FONCTIONNELLE
Ampères
Double Isolation
Pictographie
lAssociation canadienne
de normalisation (ACNOR)
Underwriters
Laboratories, Inc.
Couvant alternatif
Tours-minute á vide (RPM)
N'exposez pas l'outil aux intempéries
et ne vous en servez pas dans les
endroits humides.
Tenez toujours les mains à l'écart de
la ligne de coupe.
1. Poignée
2. Trou de cadenas
3. Détente
4. Verrou du pivot
5. Lame
6. Garde-lame inférieur
7. Table tournante
8. Poignée de réglage d'angle
9. Levier de blocage d'angle
10. Verrou du levier
11. Plaque d'entaille
12. Indicateur
13. Échelle d'onglets
14. Trous de montage
15. Clôture
15. Réglet à bascule
16. Fente de l'étau
17. Capteur de poussière
18. Garde-vis de lame
19. Garde supérieur
20. Vis de calage du réglage de
profondeur (avec la noix de
serrure)
21. Goujon de blocage
22. Emmagasinage de clé plate
23. Verrou du pivot
24. Boîtier de moteur
T/Min.
à vide
4 800
Volts
CA
120
No de
Cat.
6490-6
Spécifications
Ampères
15
Dim.
pivot
5/8"
Calibre de
lame
254 mm (10")
Hauteur
max. à 45°
89 mm H à
64 mm L
(3-1/2" H à
2-1/2" W)
Capacité
Hauteur
max. à 90°
89 mm H à
98 mm L
(3-1/2" H à
3-7/8" W)
Lageur
max. à 90°
141 mm L à
64 mm H
(5-9/16" W
à 2-1/2" H)
Lageur
max. à 45°
98 mm L à
64 mm H
(3-7/8" W
à2-1/2" H)
Coupes en onglet
1
2
5
6
10
11
12
13
14
15
16
17
18
23
22
4
3
9
19
8
7
20
21
24
