E45 – E50
OPERATING MANUAL V01
MINUTEMAN INTERNATIONAL INC.
14N845 U.S. Route 20
Pingree Grove, Illinois 60140
www.minutemanintl.com
2
INFORMAZIONI
Costruttore MINUTEMAN INTERNATIONAL INC.
Tipologia macchina LAVASCIUGA PAVIMENTI
Modello E45B – E45230 – E50B
Numero di matricola YY WW 0000
Peso Lordo / Peso Netto
E45 144 kg – 317,47 lb / 70 kg – 154,32 lb
E50B 145 kg - 319,67 lb / 71 kg - 156,53 lb
Tensione di alimentazione
24 V DC (B)
220 V AC (E)
Pendenza massima 2 %
Grado di protezione IP 23
Le descrizioni contenute nella presente pubblicazione non si intendono impegnative. MINUTEMAN INTERNATIONAL
INC. pertanto si riserva il diritto di apportare in qualunque momento, le eventuali modifiche ad organi, dettagli, forniture di
accessori, che essa ritiene convenienti per un miglioramento o per qualsiasi esigenza di carattere costruttivo o
commerciale.
La riproduzione anche parziale dei testi e dei disegni, contenuti nel presente catalogo, è vietata al sensi di legge.
MINUTEMAN INTERNATIONAL INC. si riserva il diritto di apportare modifiche di carattere tecnico e/o di dotazione.
Le immagini sono da intendersi di puro riferimento e non vincolanti in termini di design e dotazione.

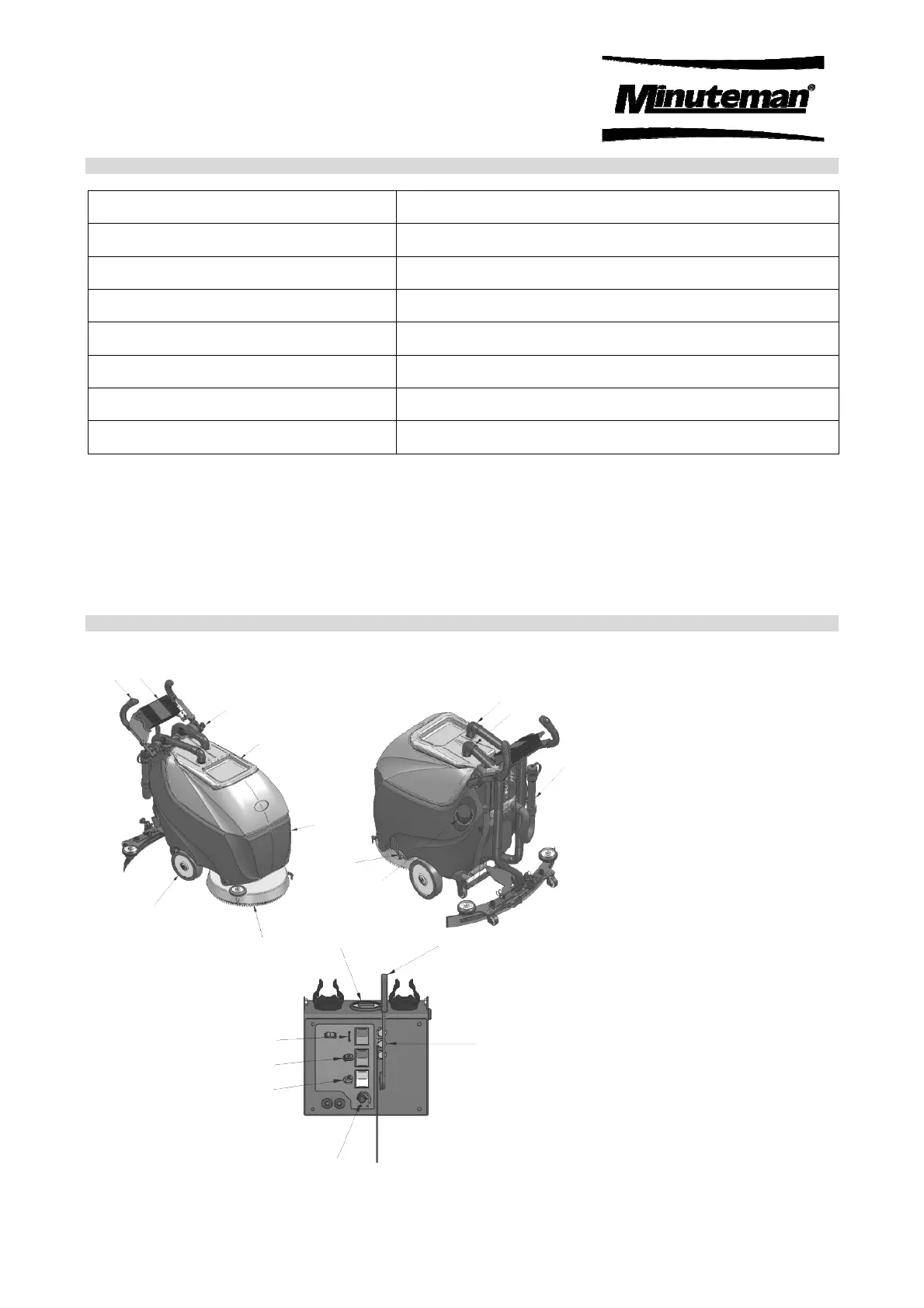

COMPONENTI MACCHINA – CONTROLLI E STRUMENTI
1 Pulsante spazzola/e
2 Caricabatterie
3 Volantino regolazione manubrio
4 Cupolino & serbatoio recupero
5 Serbatoio acqua pulita
6 Spazzole
7 Ruota
8 Tappo di carico
9 Rubinetto acqua
10 Tubo aspirazione
11 Tubo tergipavimento
12 Tubo di scarico
1 Contaore/Indicatore di carica
2 Leva sollevamento tergi
3 Pulsanti termiche
4 Potenziometro/Regolazione
velocità
5 Interruttore aspiratore
6 Interruttore spazzola
7 Inversore avanti/retro
1
2
3
4
5
6
7
1
3
4
5
6
7
2
8
9
10
11
12
