IMPORTANT: Les douche Mirolin en acrylique a été
inspectées et soigneusement emballées pour l'expédition. Vous
devriez vérifier votre baignoire et, en cas de problèmes,
communiquer avec votre marchand avant l’installation.
Protéger la baignoire et les accessoires contre les dégâts et la
saleté en laissant en place la feuille protectrice de polyéthylène
jusqu'à ce que l'installation et les autres travaux de contruction
soient terminés.
Respecter les codes locaux de construction.
Notes d'installation générales
Les dimensions sont claires pau l’ouverture. Référer vous au
feuille de spécification pour les dimensions d'unités de
douche.
" Le douche est conçue pour être encastrée dans une forme
semblable à celle illustrée aux illustrations 1 et 2.
" L'ouverture claire est exigée avec la bride en dehors de
l'ouverture:
Structure
" Les dimensions intérieures de l'alcôve avec montants doivent être
identiques à celles indiquées dans l'illustration 1.
" Suivre les directives de l'illustration 2 pour confirmer que la largeur
entre les montants encastrés de 2 x 2 po, est bien de 57 1/2 po.
(Voir les détails agrandis.)
Cabines à trois sections
" Pour faciliter le passage entre les cabines à 3 sections peuvent être
démontées.
Sur l’unité SH53, il faut retirer les blocs de bois de la bride latérale
avant l’installation - ils ne servent qu’à l’expédition. (Utiliser les perforé
sur chaque côté pour attacher l'unité acrylique dans l'encadrer. )
Le calage peut être exigé
" L'unité repose sur le bord frontal et les deux pieds à l'arrière de
l'unité. La baignoire doit être installée sur le plancher soutenue par
les 2 pieds. Caler si requis pour que la baignoire soit à niveau et
obtenir un drainage approprié. Insérez dans la section inférieure
l'alcove et cale en conséquence.Alors enlevez et réunissez selon
les instructions.
" La douche est attachée dans l'endroit en utilisant des vis murales
sèches. Les trous doivent être forés dans le boudin des deux côtés
et à travers le haut. Les trous doivent être forés par l'installateur,
l'installation est illustrée dans les figures 3 et 3A.
" S'il y a un grand écart à la couture sur la poste de devant, alors le
cale de support la bride comme illustré dans la Figure 3B.
Outils et le Matériel Exigé
Outils: Mesure de bande, scie électrique de foret, de trou du foret
Meches (³⁄ po) et pistolet à calfeutrer de niveau
Matériaux:Calfeutrage résistant de salle de bains de silicone de
rouille, vis pour murs secs et cales (S'il ya lieu)
PRECAUTION:
l'installation de cette unité exige 2 personnes.
1
57 ½ po
1460mm
61 po
1550mm

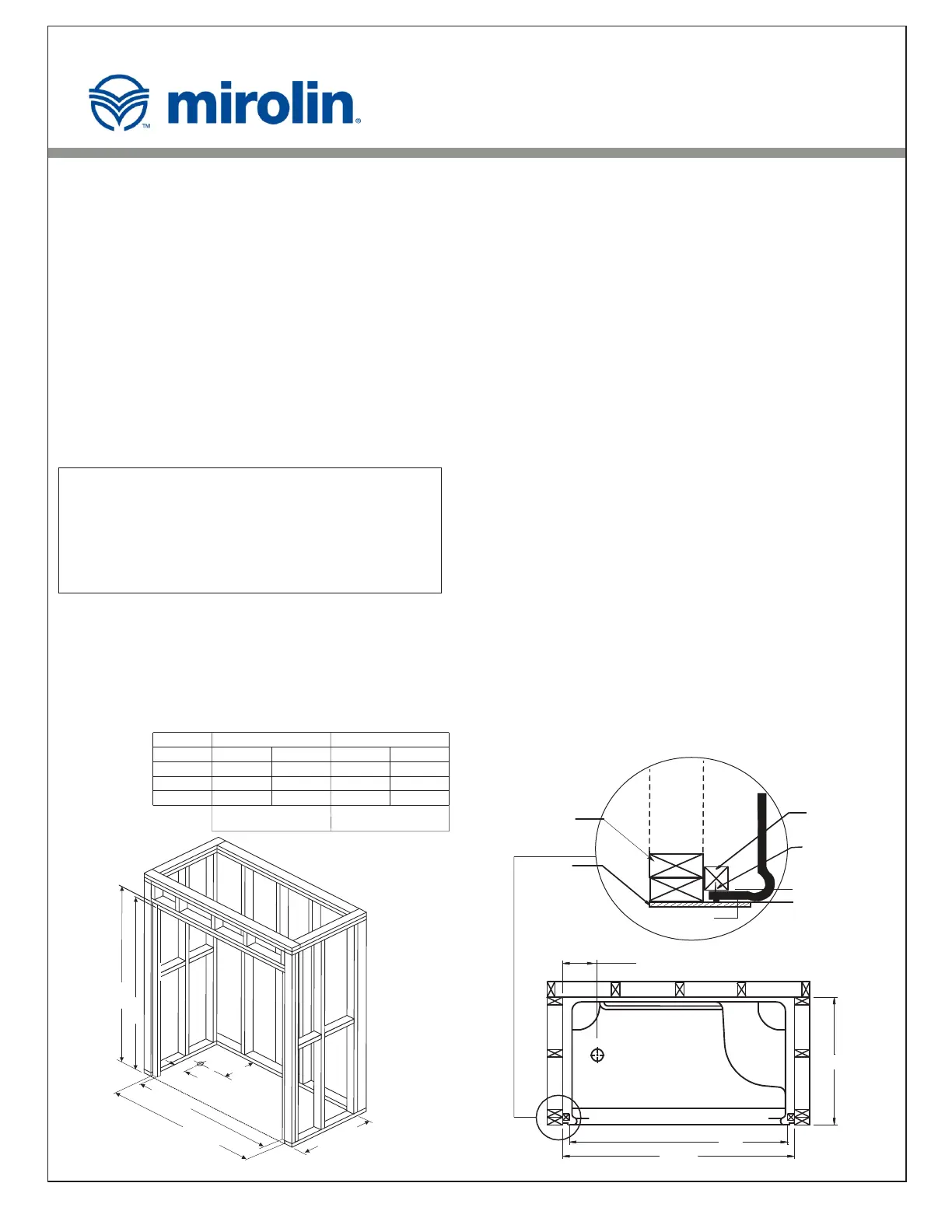

ILLUSTRATION 1
ILLUSTRATION 2
DIMENSIONS
2 x 4 po
BLOC EN BOIS
BRIDE DE
BAIGNOIRE
2 x 2 po
BLOC EN BOIS
VIS DE CLOISON
SÈCHE
CLOISON
SÈCHE
3/8 po
mirolin.com
SH5L/R, SH5LS/RS - DOUCHE MONOBLOC
SH53L/R, SH53LS/RS - TROIS SECTIONS
DIRECTIVES D'INSTALLATION ET GUIDE D'UTILISATION
LISEZ TOUTES LES DIRECTIVES ATTENTIVEMENT AVANT DE COMMENCER L'INSTALLATION
VEUILLEZ INSCRIRE ICI LE NUMÉRO DE SÉRIE _________________ DE VOTRE DOUCHE
CONSERVER CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE
36 po
914mm
9 ³⁄ po
²⁴⁸mm
MADISON 5
57 ½ po
1460 mm
61 po
1550 mm
A
B
D
C
36 po
914 mm
A 88 ¹⁄ po 2248 mm 85 po 2159 mm
B 87 po 2210 mm 83 ¹⁄ po 2121 mm
C 15 ³⁄ po 400 mm 16 ³⁄ po 425 mm
D 9 ³⁄ po 248 mm 9 ³⁄ po 248 mm
Monobloc
3 Sections
Les dimensions de
rugueux-dans sont:
88 ½ po x 61 po
85 po x 61 po
MC
©
2018 Mirolin Industries Corp.
