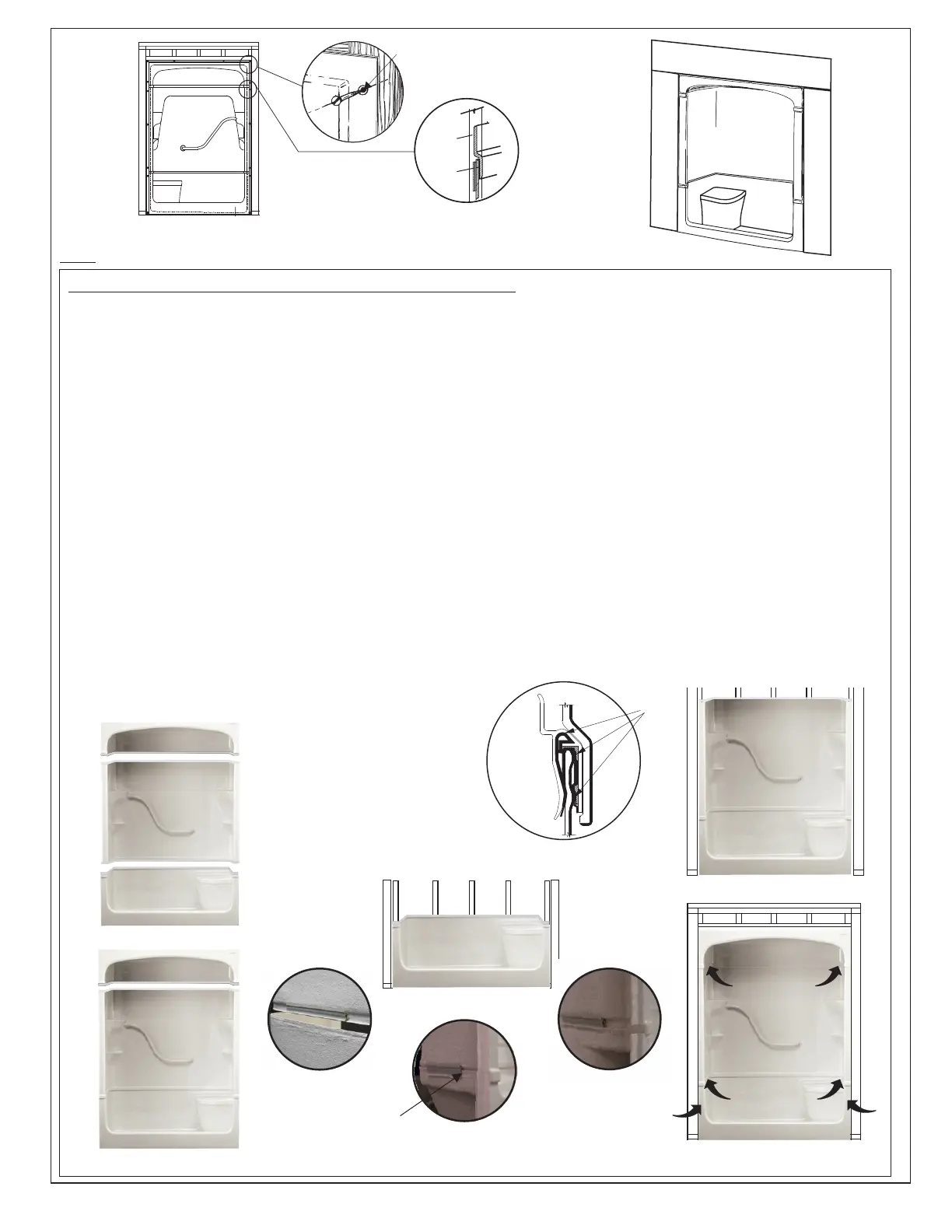

DIRECTIVES D’INSTALLATION DU SYSTÈME SNAP-FIT
NOTE : A l'Installateur - enlève s'il vous plaît tous les cales de support du Claquement les extrusions Capables de
l'unité avant l'installation.
1. L'unité de la douche de 3-sections devrait être prémontée d'abord avant l'installation d'alcove. Prémontez l'unité comme près
d'encadrer comme possible de réduire au minimum le mouvement de l'unité pendant l'installation. Assemblez l'unité en
plaçant d'abord la section inférieure en position, suivi de la mi section et puis de la verrière. Voir Le Schéma 5.
2. Placez la section inférieure d'abord comme représenté sur le schéma 6.
3. Appliquer le mildiou de silicone résistant à la salle de calfeutrage à l'intérieur de l'extrusion d'encliquetage sur toute la longueur. Ce doit
être appliqué à l'ensemble des six extrusions d'encliquetage sur le produit. Comme illustration 7.
4. Ensuite , positionner instantanée la section centrale soigneusement dans la section inférieure comme illustration 8, 9 et 10.
5. Fermez le système par appliquer une pression modérée à partir de la partie supèrieur de la mi section, serrure avec arrière de
rupture d'abord suivi des deux snaps. latéraux en position verrouillée que les sections devraient aligner et combler la lacune
comme représenté sur le schéma 11 si Il y a une espace la couture, pour ouvrir alors et ajuster la section pour assurer le
centrage pour réduire au minimum l'espace.
6. Répétez le même de procédé la verrière ou la partie supérieure comme sur le schéma 12.
7. Aligner du calfeutrage résistant de silicone de salle de bains de rouille devrait être appliquée à l'arrière de l'unit. Regarder la
barrière inférieure d'humidité regarder sur le schéma 11.
8. Une fois entièrement réuni, glissez soigneusement l'unité dans l'armature en poussant l'assemblée à la partie inférieure de
l'unit. les flèches reprèsentèes sur le shèma 13.
9. Au cas où les lacunes seraient évidentes aux coutures de dessus et de bas, inférieures, ajuster le secteur en appliquant une
force modérée aux flèches montrées sur le shèma 13.
10. Attachez l'unité dans l'alcove encadré par enfoncé par 2po x 2po autour de la périphérie de l'ouverture comme illustration dans
le shema 3, (2 goujons vertical 1 en face du haut )
11. Regarder illustration 4 completer les mur secs.
12. Suivez le manuel pour toutes autres procédures d'installation.
