Module mit 40-poliger Buchse, plusschaltende Logik
(RY41PT1P)
(RY42PT1P)

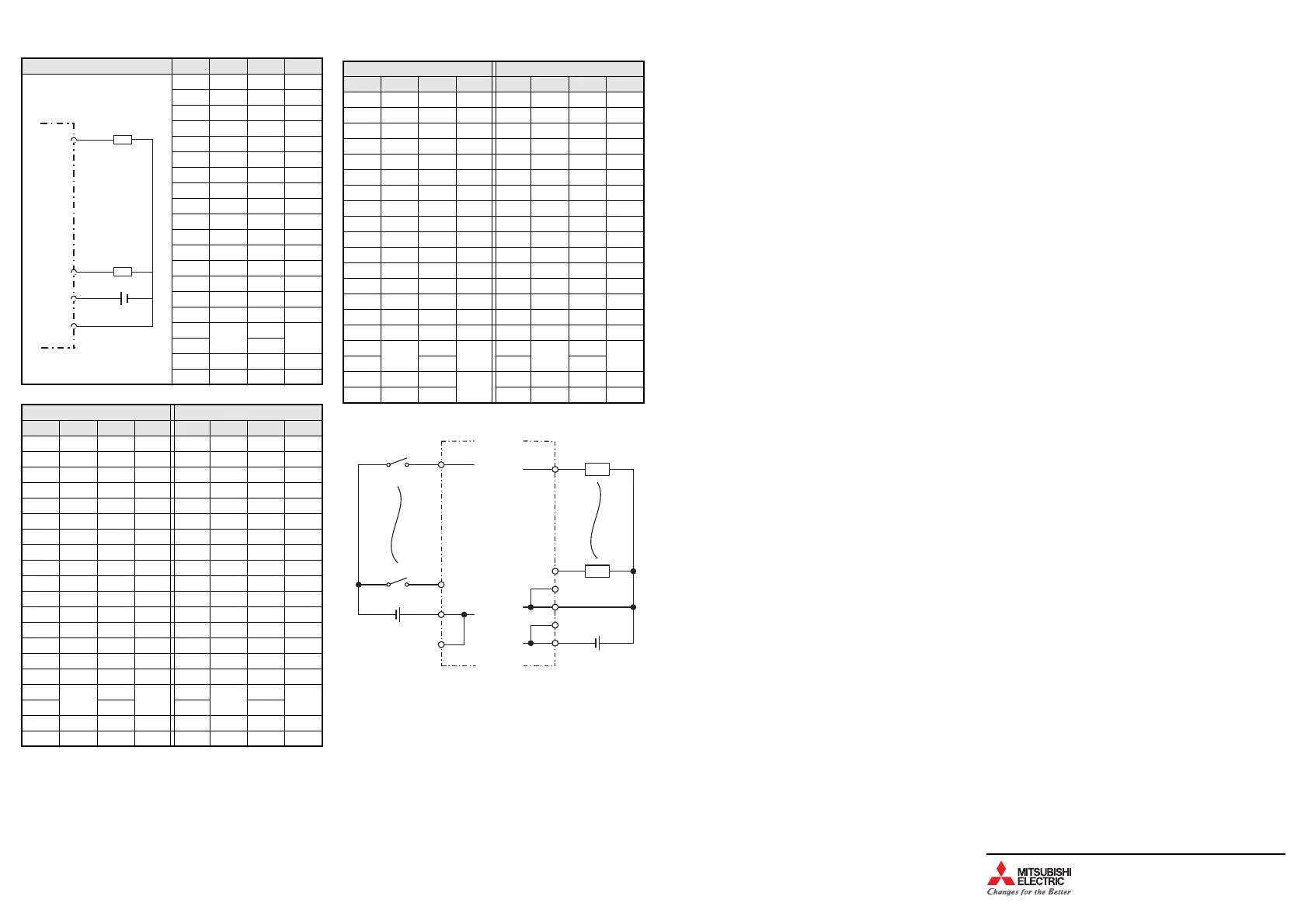

Anschluss der kombinierten Ein-/Ausgangsmodule
RH42C4NT2P (zwei 40-polige Buchsen)
Anschlussbelegung Pin Signal Pin Signal
B20 Y00 A20 Y10
B19 Y01 A19 Y11
B18 Y02 A18 Y12
B17 Y03 A17 Y13
B16 Y04 A16 Y14
B15 Y05 A15 Y15
B14 Y06 A14 Y16
B13 Y07 A13 Y17
B12 Y08 A12 Y18
B11 Y09 A11 Y19
B10 Y0A A10 Y1A
B09 Y0B A09 Y1B
B08 Y0C A08 Y1C
B07 Y0D A07 Y1D
B06 Y0E A06 Y1E
B05 Y0F A05 Y1F
B04
Nicht
belegt
A04
Nicht
belegt
B03 A03
B02 COM A02 0 V
B01 COM A01 0 V
Linker Anschluss Rechter Anschluss
Pin Signal Pin Signal Pin Signal Pin Signal
1B20 Y00 1A20 Y10 2B20 Y20 2A20 Y30
1B19 Y01 1A19 Y11 2B19 Y21 2A19 Y31
1B18 Y02 1A18 Y12 2B18 Y22 2A18 Y32
1B17 Y03 1A17 Y13 2B17 Y23 2A17 Y33
1B16 Y04 1A16 Y14 2B16 Y24 2A16 Y34
1B15 Y05 1A15 Y15 2B15 Y25 2A15 Y35
1B14 Y06 1A14 Y16 2B14 Y26 2A14 Y36
1B13 Y07 1A13 Y17 2B13 Y27 2A13 Y37
1B12 Y08 1A12 Y18 2B12 Y28 2A12 Y38
1B11 Y09 1A11 Y19 2B11 Y29 2A11 Y39
1B10 Y0A 1A10 Y1A 2B10 Y2A 2A10 Y3A
1B09 Y0B 1A09 Y1B 2B09 Y2B 2A09 Y3B
1B08 Y0C 1A08 Y1C 2B08 Y2C 2A08 Y3C
1B07 Y0D 1A07 Y1D 2B07 Y2D 2A07 Y3D
1B06 Y0E 1A06 Y1E 2B06 Y2E 2A06 Y3E
1B05 Y0F 1A05 Y1F 2B05 Y2F 2A05 Y3F
1B04
Nicht
belegt
1A04
Nicht
belegt
2B04
Nicht
belegt
2A04
Nicht
belegt
1B03 1A03 2B03 2A03
1B02 COM1 1A02 0 V 2B02 COM2 2A02 0 V
1B01 COM1 1A01 0 V 2B01 COM2 2A01 0 V
B20
A05
A01
B01
B02
12/24 V DC
A02
+
–
Linker Anschluss Rechter Anschluss
Pin Signal Pin Signal Pin Signal Pin Signal
1B20 X00 1A20 X10 2B20 Y00 2A20 Y10
1B19 X01 1A19 X11 2B19 Y01 2A19 Y11
1B18 X02 1A18 X12 2B18 Y02 2A18 Y12
1B17 X03 1A17 X13 2B17 Y03 2A17 Y13
1B16 X04 1A16 X14 2B16 Y04 2A16 Y14
1B15 X05 1A15 X15 2B15 Y05 2A15 Y15
1B14 X06 1A14 X16 2B14 Y06 2A14 Y16
1B13 X07 1A13 X17 2B13 Y07 2A13 Y17
1B12 X08 1A12 X18 2B12 Y08 2A12 Y18
1B11 X09 1A11 X19 2B11 Y09 2A11 Y19
1B10 X0A 1A10 X1A 2B10 Y0A 2A10 Y1A
1B09 X0B 1A09 X1B 2B09 Y0B 2A09 Y1B
1B08 X0C 1A08 X1C 2B08 Y0C 2A08 Y1C
1B07 X0D 1A07 X1D 2B07 Y0D 2A07 Y1D
1B06 X0E 1A06 X1E 2B06 Y0E 2A06 Y1E
1B05 X0F 1A05 X1F 2B05 Y0F 2A05 Y1F
1B04
Nicht
belegt
1A04
Nicht
belegt
2B04
Nicht
belegt
2A04
Nicht
belegt
1B03 1A03 2B03 2A03
1B02 COM1 1A02
Nicht
belegt
2B02 V+ 2A02 COM2
1B01 COM1 1A01 2B01 V+ 2A01 COM2
1B20
1A05
1B02
1B01
24 V DC
+
-
2A01
2A02
2B01
2B02
2A05
2B20
12/24 V DC
+
-
Anschluss der Eingänge
des RH42C4NT2P
Anschluss der Ausgänge
des RH42C4NT2P
