40

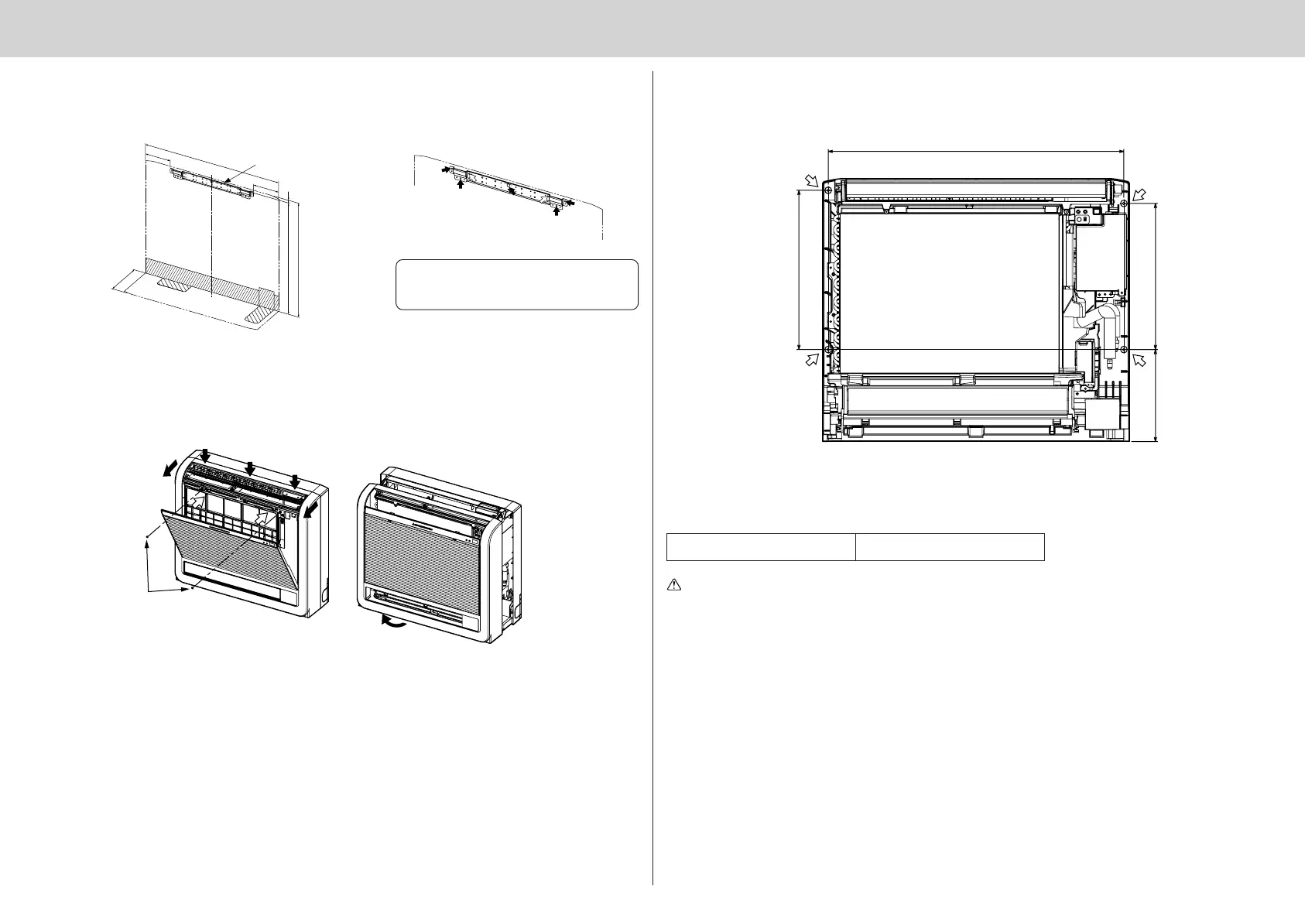

4. INSTALLATIE VAN HET BINNENAPPARAAT
4-1 AANBRENGEN VAN DE MONTAGEBEUGEL VOOR DE BINNENUNIT
• Breng de beugel stevig op de wand aan (met draadeinden en dergelijke).
• Stel de montagebeugel met een waterpas horizontaal af.
• Monteer de binnenunit op maximaal 150 mm boven de vloer.
Montagebeugel voor de binnen-
unit 7
Om mogelijke trillingen van de montagebeugel voor de
binnenunit te voorkomen, dient u deze te bevestigen met
de gaten zoals aangegeven door b. Maak de beugel
indien mogelijk vast bij de gaten volgens f.
131
131
14
(600)
586
200
(700)
4-2 VOORBEREIDEN VAN DE BINNENUNIT
• Open het voorste rooster door op de 2 plaatsen te drukken zoals aangegeven door de pijlen e.
• Open het voorste rooster en draai de beide schroeven los.
• Open de horizontale klep van de bovenste luchtuitlaat, druk op drie plaatsen aan de bovenkant van het
voorpaneel, en trek de bovenkant van het rooster van de binnenunit weg.
• Verwijder het voorste rooster in opwaartse richting.
Schroeven
4-4 SPECIFICATIES VAN DE VERBINDINGSKABELS
• Gebruik een speciaal, gescheiden circuit voor een airconditioner.
Vereisten verbindingskabel binnen-
4-aderige kabel 1,5 mm
2
, in overeenstemming
en buitenunit
met Ontwerp 245 IEC 57.
Waarschuwing:
Snijd de bedrading tussen het binnapparaat en het buitenapparaat nooit door en sluit deze niet op
andere draden aan. Dit kan leiden tot brand.
4-3 INSTALLATIE VAN HET BINNENAPPARAAT
• Haak de bovenkant van de binnenunit aan de montagebeugel 7 .
• Maak de binnenunit met de meegeleverde houtschroeven 9 en ringen 0 op 2 plaatsen (e) elk aan de
bovenkant en het midden van de unit vast.
