5-4 TESTE DE FUNCIONAMENTO
• Antes de realizar o teste de funcionamento, verifique novamente se não há nenhuma ligação eléctrica
incorrecta.
Uma ligação eléctrica incorrecta impede uma operação normal ou resulta em queima de fusível que, por
sua vez, impede o funcionamento do aparelho.

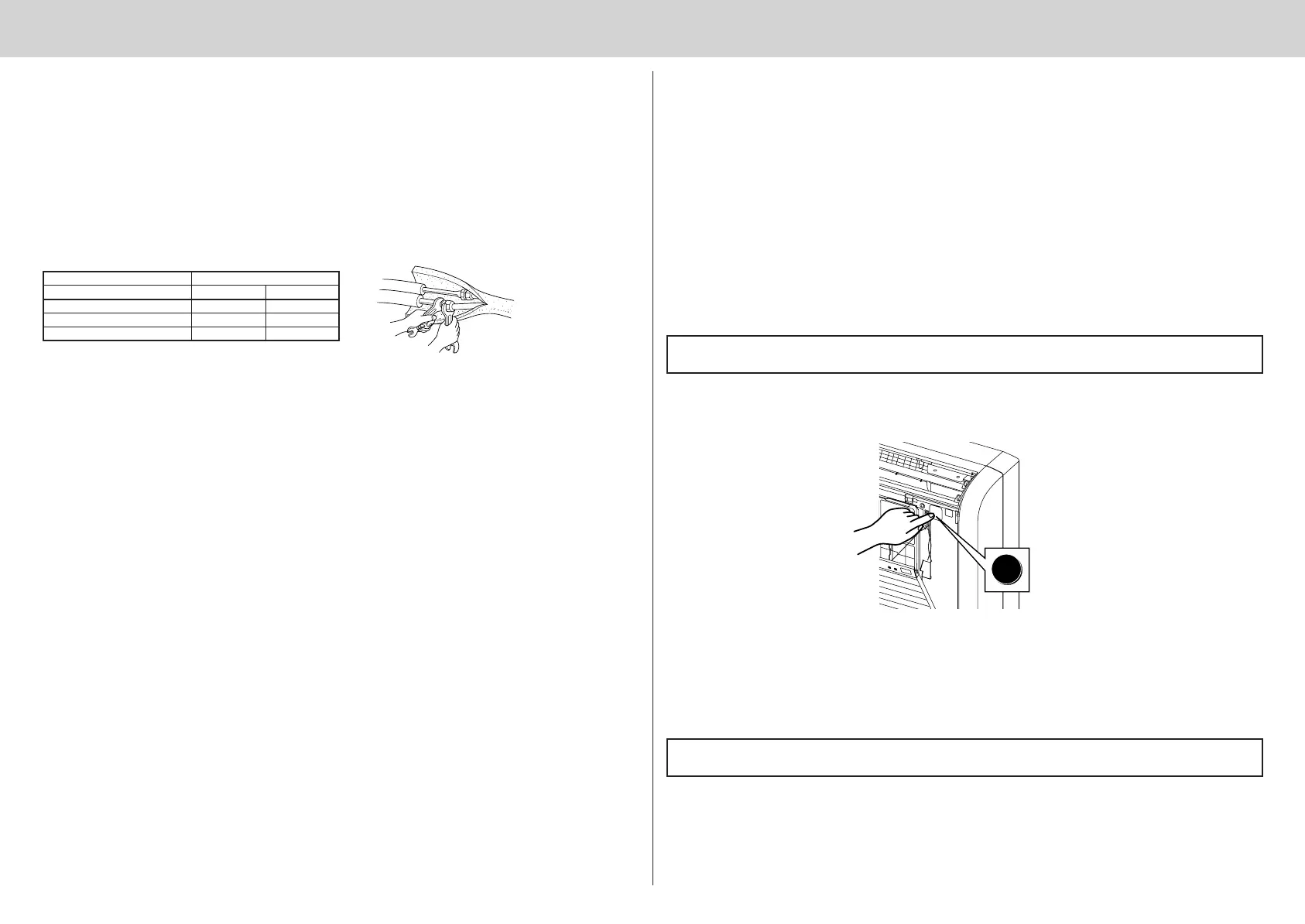

• O teste de funcionamento pode ser iniciado premindo o interruptor de OPERAÇÃO DE EMERGÊNCIA.
Depois de premir este interruptor uma vez, a unidade inicia o teste de funcionamento (funcionamento con-
tínuo) durante 30 minutos. O termostato não funciona durante este período. Passados 30 minutos, a unida-
de inicia a operação de emergência a uma temperatura fixa de 24°C no MODO DE FRIO (COOL).
• Faça o teste de funcionamento de acordo com o seguinte procedimento.
• Aperte o interruptor de OPERAÇÃO DE EMERGÊNCIA.
Nota:
Tr ês segundos depois de premir o interruptor de OPERAÇÃO DE EMERGÊNCIA (EMERGENCY OPERATION),
o painel frontal automático começa a mover-se para a frente. Feche o painel frontal automático antes de este
começar a mover-se.
1 Aperte-o uma vez para que, após o teste de funcionamento de 30 minutos, se inicie o MODO DE FRIO DE
EMERGÊNCIA.
Se a luz do lado esquerdo do indicador de operação piscar em cada 0,5 segundos, verifique se o fio de
ligação da unidade interna/externa A está mal ligado.
2 Aperte-o uma vez e se inicia o MODO DE CALOR DE EMERGÊNCIA.
3 Apertando-o outra vez, a operação é interrompida.
(O modo de operação muda entre 1 ~ 3 a cada pressão do interruptor de OPERAÇÃO DE EMERGÊN-
CIA.)
Nota:
Ao iniciar o aquecimento, a ventoinha da unidade interior poderá não funcionar, de forma a evitar a ventilação
de ar frio. Aguarde alguns minutos até que a temperatura do permutador de calor suba e aqueça o ar expelido.
Verificação da recepção do sinal remoto (infravermelho)
Aperte o botão ON/OFF no controlo remoto e observe se um som electrónico é ouvido na unidade interna.
Aperte outra vez o botão ON/OFF para desligar o ar condicionado.
Se a unidade interna for operada por controlo remoto, tanto o teste de funcionamento como as operações
de emergência são feitos por comandos do controlo remoto.
•
O dispositivo preventivo de reinício é activado assim que o compressor pára, para que este não funcione
durante três minutos, de forma a proteger o aparelho de ar condicionado.
5-3 LIGAÇÃO DO TUBO
Nota:
Aperte a porca de dilatação com uma chave de binário como especificado na tabela abaixo.
Se for apertada demais, a porca de dilatação pode-se partir depois de um longo período e provocar fuga de
refrigerante.
1. Ligação da unidade interior
Ligue as tubulações do líquido e do gás à unidade interior.
• Aplique uma camada fina de óleo refrigerante J na superfície de encaixe do tubo.
• Para a ligação, primeiro alinhe o centro e depois aperte as primeiras 3 ou 4 voltas da porca.
• Utilize a tabela de torque de aperto abaixo como um guia para a secção de união do lado da unidade
interior, e aperte usando duas chaves. Um aperto excessivo causará danos à secção afunilada.
Diâmetro do tubo Torque de aperto
mm N·m kgf·cm
ø6,35 13,7 a 17,7 140 a 180
ø9,52 34,3 a 41,2 350 a 420
ø12,7 49,0 a 56,4 500 a 575
2. Ligação da unidade exterior
Ligue os tubos à união do tubo da válvula de detenção da unidade exterior da mesma maneira feita para a
unidade interior.
• Para o aperto, utilize uma chave de binário ou chave inglesa, e utilize o mesmo binário de aperto
aplicado para a unidade interior.
IISOLAMENTO
1 Cubra as juntas da tubagem com a cobertura de tubo.
2 Isole externamente cada tubagem que contenha válvulas.
3 Usando a fita de tubagem G, aplique o isolamento a partir da entrada da unidade exterior.
• Feche o extremo da fita de tubagem G com uma fita adesiva.
• Quando a tubulação tiver que ser posicionada acima do tecto, armário ou onde a temperatura e humidade
sejam altas, enrole um isolamento adicional disponível comercialmente para evitar a condensação.
Interruptor de OPERAÇÃO
DE EMERGÊNCIA (E.O. SW)
E.O.
SW
