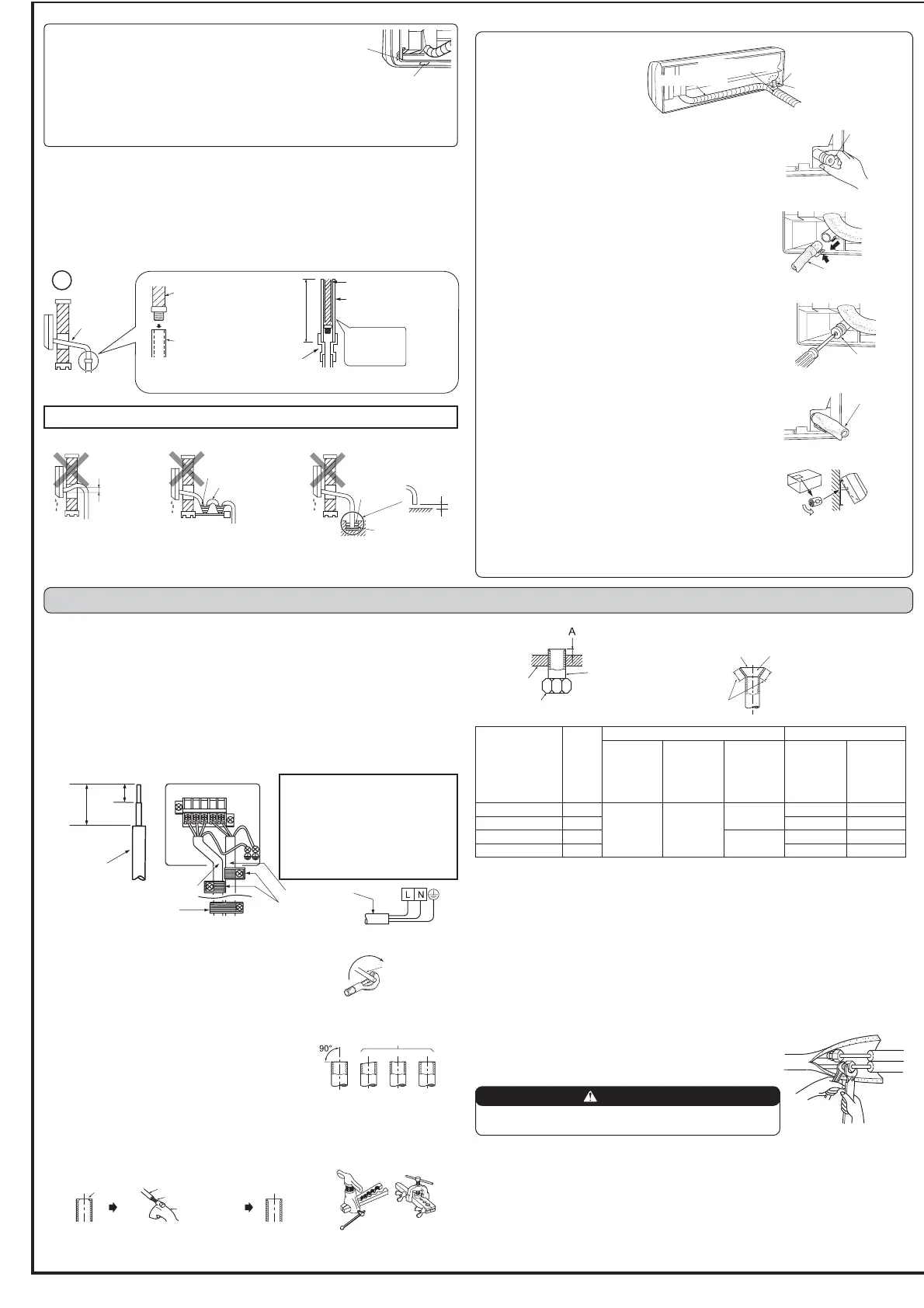

Putkien vienti vasemmalta
tai takaa vasemmalta
Huomautus:
Muista kiinnittää poistoletku ja
-korkki uudelleen, jos putket
viedään vasemmalta tai takaa
vasemmalta.
Muutoin poistoletkusta voi tip
-
pua vettä.
1) Aseta kylmäaineputki ja poistoletku vierekkäin ja kiedo
niiden ympäri huopateippiä (7) alkaen loppupäästä.
Aseta huopateipin (7) reunat päällekkäin noin 1/3 teipin
leveydestä. Kiinnitä huopateipin (7) pää sidekiinnittimel
-
lä.
2) Poista sisäyksikössä takana oikealla oleva poistokorkki
(kuva 1).
• Tartu korkin päässä olevaan kuperaan kohtaan ja vedä
korkki pois.
3) Irrota sisäyksikössä takana vasemmalla oleva poistoletku
(kuva 2).
• Tartu nuolilla merkittyyn pidikkeeseen ja vedä letkua
eteenpäin.
4) Aseta poistokorkki sisäyksikön takana olevaan paikkaan,
johon poistoletku kiinnitetään (kuva 3).
• Aseta korkin päässä olevaan reikään tylppäkärkinen
työkalu (kuten ruuviavain) ja työnnä korkki kokonaan
poistoastiaan.
5) Aseta poistoletku kokonaan sisäyksikön takana oikealla
olevaan poistoastiaan (kuva 4).
• Tarkista, että letku on kiinnitetty tukevasti poistoastian
asennuskohdan ulokkeeseen.
6) Aseta poistoletku seinäreiän holkkiin (C). Ripusta sisäyk
-
sikön yläosa asennuslevyyn (1). Siirrä sitten sisäyksikkö
kokonaan vasemmalle. Tämä helpottaa putkien asetta
-
mista yksikön taakse.
7) Leikkaa laitteen pakkauksesta pala pahvia, kääri se rullalle
ja kiinnitä se takarunkoon välikkeeksi, jonka avulla voit
nostaa sisäyksikköä (kuva 5).
8) Liitä kylmäaineputki jatkoputkeen (B).
9) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä
se paikalleen.
3-2. PUTKIEN AVARRUS
1) Leikkaa kupariputki asianmukaisesti putkileikkurilla
(kuvat 1 ja 2).
2) Poista kaikki purseet putken poikkileikkausreunasta
(kuva 3).
• Aseta kupariputken pää alaspäin purseen poiston
ajaksi, jotta purseet eivät putoaisi putkeen.
3) Poista sisä- ja ulkoyksikköön kiinnitetyt kaulusmutterit
ja aseta ne putkeen purseen poiston jälkeen. (Niitä ei
voi asettaa putkeen avarruksen jälkeen.)
4) Avarrus (kuvat 4 ja 5). Käytä taulukossa ilmoitetun
kokoista kupariputkea ja kiinnitä se lujasti. Valitse
taulukosta A mm -arvo käytettävän työkalun mukaan.
5) Tarkistus
• Vertaa avarrusta kuvaan 6.
• Jos avarrus on virheellinen, leikkaa avarrettu osa
pois ja suorita avarrus uudelleen.
3-3. PUTKILIITOKSET
• Kiristä kaulusmutteri momenttiavaimella taulukon ohjeiden mukaan.
• Jos mutteria kiristetään liikaa, se voi rikkoutua ajan myötä ja aiheuttaa kylmäainevuodon.
• Kääri putken ympärille eristysmateriaalia. Paljaan putken koskettamisesta voi seurata palo-
tai paleltumavammoja.
Sisäyksikön putkiliitokset
Liitä sisäyksikköön sekä neste- että kaasuputki.
• Levitä putken istukkapinnalle ohuelti jäähdytysöljyä (J).
• Kohdista ensin putken keskikohta ja kiristä sitten kaulusmutteria 3-4 kierrosta.
• Kiristä sisäyksikön liitoskohdat kiristysmomenttitaulukon arvojen mukaan kahden avaimen
avulla. Avarruskohta vahingoittuu, jos sitä kiristetään liikaa.
Ulkoyksikön putkiliitokset
Liitä putket ulkoyksikön sulkuventtiilin putkiliitokseen samoin kuin
sisäyksikössä.
• Käytä kiristyksessä momenttiavainta tai ruuviavainta sekä
samaa kiristysmomenttia kuin sisäyksikössä.
3-4. ERISTYS JA TEIPPAUS
1) Peitä putkiliitokset putkisuojalla.
2) Suojaa ulkoyksikön putket eristyksellä, mukaan lukien venttiilit.
3) Teippaa putki teipillä (G) alkaen ulkoyksikön aukosta.
• Kiinnitä putkiteipin (G) pää teipillä, jossa on tarttuva pinta.
• Jos putket viedään sisäkaton yläpuolelta, kaapista tai tilasta, jossa on korkea lämpötila
ja kosteusprosentti, ehkäise kondensaation muodostuminen suojaamalla putket myös
yleisesti saatavana olevalla eristysmateriaalilla.
Putkien vienti takaa, oikealta tai alakautta
1) Aseta kylmäaineputki ja poistoletku vierekkäin
ja kiedo niiden ympäri putkiteippiä (G) alkaen
loppupäästä.
2) Aseta putki ja letku seinäreiän holkkiin (C). Ri
-
pusta sisäyksikön yläosa asennuslevyyn (1).
3) Varmista liikuttamalla sisäyksikköä sivusuun
-
nassa, että se on kiinnitetty asennuslevyyn (1) tukevasti.
4) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä se paikalleen.
Putken halkaisija
(mm)
Mutteri
(mm)
A (mm)
Kiristysmomentti
Kiristys-
viputyyp-
pinen
työkalu,
R410A
Kiristys-
viputyyp-
pinen
työkalu,
R22
Siipimutte-
rityyppinen
työkalu,
R22
N•m kgf•cm
ø6
,35 (1/4”) 17
0-0,5 1,0-1,5
1,5-2,0
13,7-17,7 140-180
ø 9,52 (3/8”)
22 34,3-41,2 350-420
ø 12,7 (1/2”)
26
2,0-2,5
49,0-56,4 500-575
ø 15,88 (5/8”)
29 73,5-78,4 750-800
Poistoputki
• Jos poistoletkun jatke viedään sisätilan kautta, sen ympäri on kiedottava yleisesti
saatavana olevaa eristysmateriaalia.
• Poistoletkun on vietettävä alaspäin virtauksen helpottamiseksi (kuva 1).
• Jos sisäyksikön mukana toimitettu poistoletku on liian lyhyt, siihen voidaan liittää
asennuspaikalla jatkoletku (I) (kuva 2).
• Jos poistoletku liitetään kovaan vinyylikloridiputkeen, se on asetettava tukevasti putken
sisään (kuva 3).
Poistoputkia ei saa asentaa seuraavan kuvan mukaan.
Ei saa
nostaa.
Kerääntynyt
sadevesi
Ilmaa
Aaltoilua
Vesivuoto
Vesivuoto
Vesivuoto
Poistoletkun
pää on
vedessä.
Oja/kouru
Vähintään
50 mm:n
väli.
Leikkaa tästä, jos
putket viedään
oikealta.
Leikkaa tästä, jos
putket viedään
alakautta.
Kupari-
putki
Hyvä
Vino Epätasainen Purseita
Huono
Kuva 1
Kuva 2
Purse
Kupariputki
Varakalvin
Putkileikkuri
Kiristysviputyyppi
Avarrustyökalu
Kuva 4Kuva 3
Tasainen kaikkialta
Tasapitkä
kaikkialta
Sisäpinta on kiiltävä eikä
siinä ole naarmuja.
Kaulusmutteri
Suulake
Kuva 5
Kuva 6
Viettää
alaspäin
Poisto-
letku
Pehmeä letku,
sisähalkaisija
15 mm
Poistoletku
Kova vinyylikloridiputki,
sisähalkaisija 30 mm
Aseta letku
putken sisään
tukevasti.
Erikokoisten
osien liitos
Vähintään
70 cm
Kuva 1 Kuva 2 Kuva 3
3. ULKOYKSIKÖN ASENNUS
Kupariputki
Siipimutterityyppi
3-1. ULKOYKSIKÖN JOHTIMIEN KYTKENTÄ
1) Avaa huoltoluukku.
2) Löysää riviliittimen ruuvia ja kytke sisäyksiköstä tuleva sisä-/ulkoyksikön kytkentäjoh
-
din (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin
riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös,
että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.
3) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä
kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.
4) Kytke virtajohto (K).
5) Kiinnitä sisä-/ulkoyksikön kytkentäjohdin (A) ja virtajohto (K) johtopidikkeellä.
6) Sulje huoltoluukku tiiviisti.
VAROITUS
Kun laitetta asennetaan, kylmäaineputket on kytkettävä
tukevasti ennen kompressorin käynnistystä.
Johdin
Riviliitin
35 mm
15 mm
Johtopidike
<SF25, 35, 42>
• Jätä maadoitusjohdin hiukan
muita pidemmäksi (vähintään
100 mm).
• Jätä kytkentäjohtimiin hiukan
lisäpituutta myöhempää huoltoa
varten.
• Kiinnitä kaikki ruuvit niitä vas-
taaviin liitäntöihin, kun kiinnität
johdon tai johtimen riviliittimeen.
Sisä-/ulkoyksikön
kytkentäjohdin (A)
Virtajohto (K)
Johtopidike
<SF50>
Poistokorkki
Poistokorkki
Poistoletku
Leikkaa tästä, jos putket
viedään vasemmalta.
Poistokorkki
Putkiteippi (G)
Poistoletku
Kuva 1
Kuva 2
Kuva 3
Kuva 4
Kuva 5
Huopateippi (7)
