Mitsubishi AL2-14MR-D - Diagramma Circuito DI Output del Rel, AL2-4 EYR (AC EO DC)

Sistema
α
2
Allacciamento elettrico 4
ITL-24

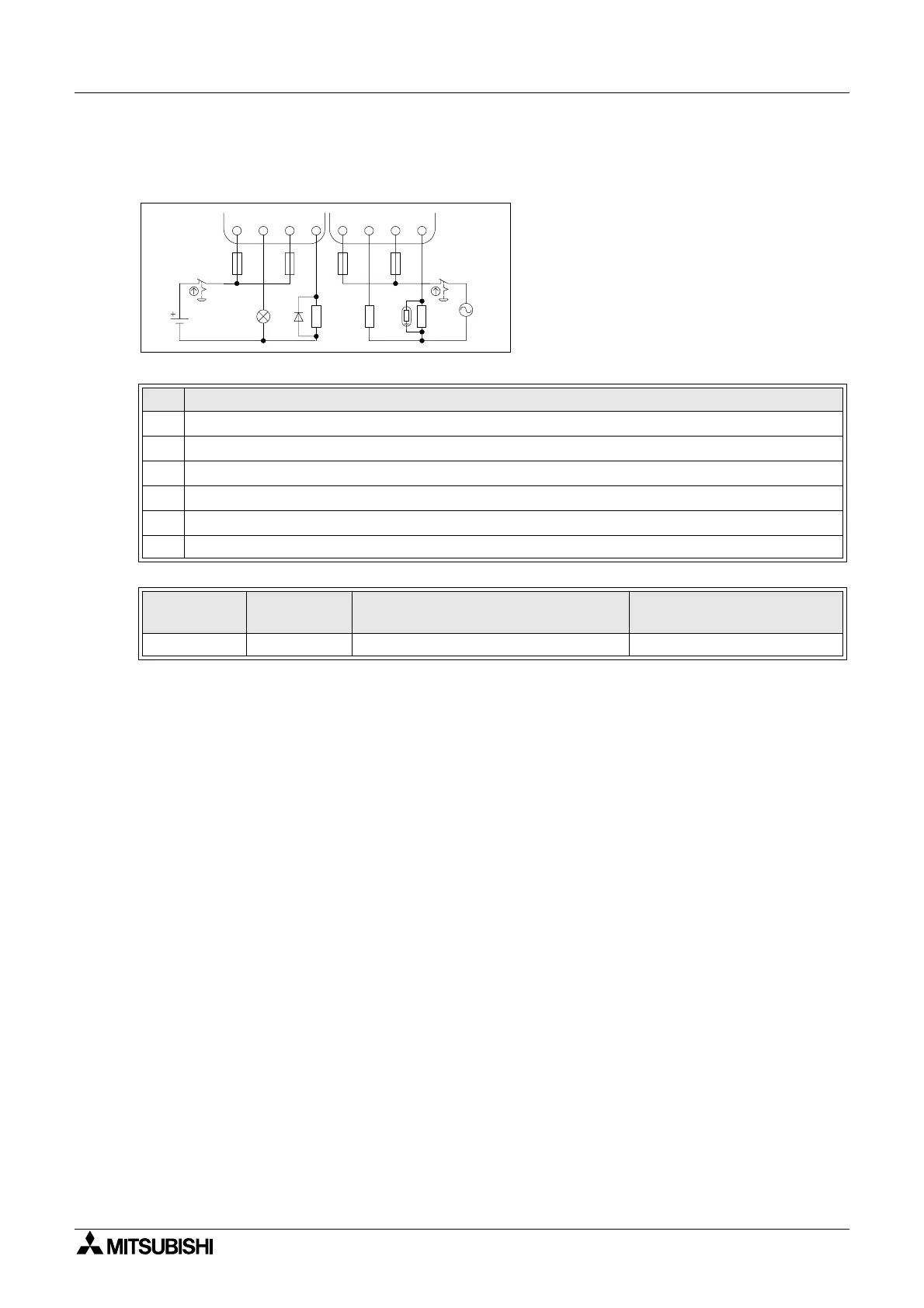

4.6.2 Diagramma circuito di output del relé , AL2-4EYR (AC e/oDC)
Illustrazione 4.10: Diagramma circuito di output del relé , AL2-4EYR (AC e/o DC)
Tabella 4.11: Diagramma circuito di output del relé , AL2-4EYR (AC e/o DC)
No. Descrizione
1 Tensione CC
2 Interruttore di emergenza
3 Fusibile (
≤
3A)
4 Uscite mutuamente esclusive
5 Dispositivi di uscita
6 Tensione CA
Tabella 4.12: Relé schermo di protezione del circuito di uscita
Modello
Numero di
uscite
Carico resistive max.
Dispositivo di protezione
circuito (fusibile)
AL2-4EYR EO1~EO4 2A / punto
≤
3A / circuito
EO1 EO2 EO3 EO4











