Sistema
α
2
Allacciamento elettrico 4
ITL-25
ITL

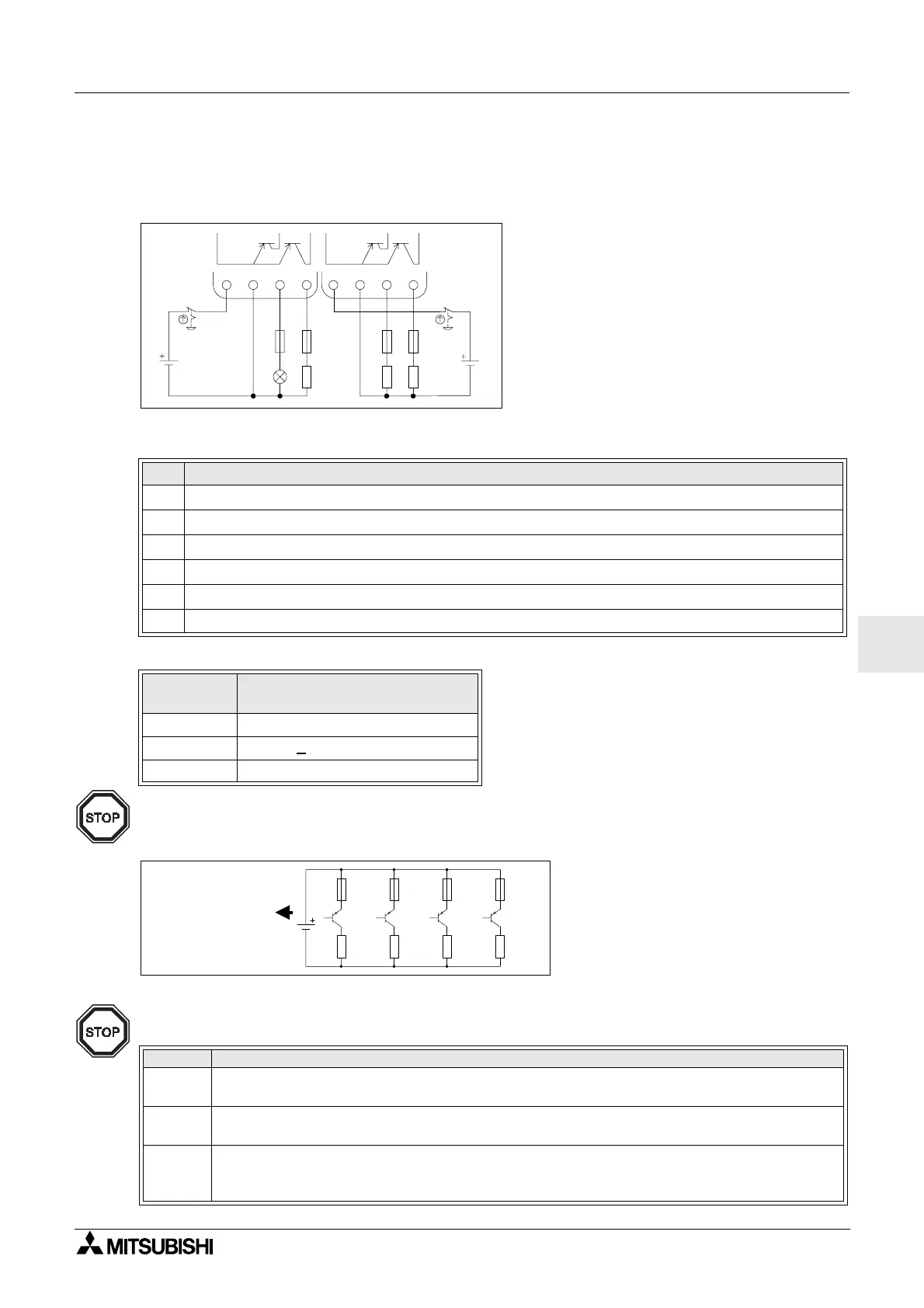

4.6.3 Diagramma circuito output del transistore (fonte/"+"solo comune) AL2-4EYT
Illustrazione 4.11: Diagramma circuito output del transistore
(fonte/ "+" solo comune) AL2-4EYT
*1 Capacità fonte di corrente ≥ misura fusibile × 2
Illustrazione 4.12:Esempio di calcolo della misura del fusibile
Nota;
Tabella 4.13: Uscita transistore
No. Descrizione
1 Alimentazione CC per le uscite, 24V CC
2 Interruttore di emergenza
3 Dispostivo di protezione vedi Tabella 4.14
4 Morsetti di uscita
5 Dispositivi di uscita
6 Alimentazione CC per le uscite, 12V CC
Tabella 4.14: Protezione per uscita transitore
Circuit
Voltage
Circuit Protection (Fuse)
5V CC < 0.3A / circuito
12V CC <
2.0A / circuito
*1
24V CC < 2.0A / circuito
*1
Tabella 4.15: Morsetti di uscita
Volt Morsetti di uscita
5
Ogni circuito può contenere da un morsetto di uscita sino al numero massimo di morsetti di
uscita.
12-24
Ogni circuito può contenere da un morsetto di uscita sino al numero massimo di morsetti di
uscita.
5,12,24
L’impiego di una qualsiasi combinazione di uscite da 5 Volt, 12 Volt e 24 Volt può avvenire
sullo stesso controller della serie a se si utilizzano circuiti separati per ogni livello di
tensione.
EO1 EO2 EO3 EO4
+
-
-+
Fuse
1A
12V,8A
(8A
≥
1A
×
2
×
4)
Fuse
1A
Fuse
1A
Fuse
1A
O01
O02 O03 O04
To Next Page
