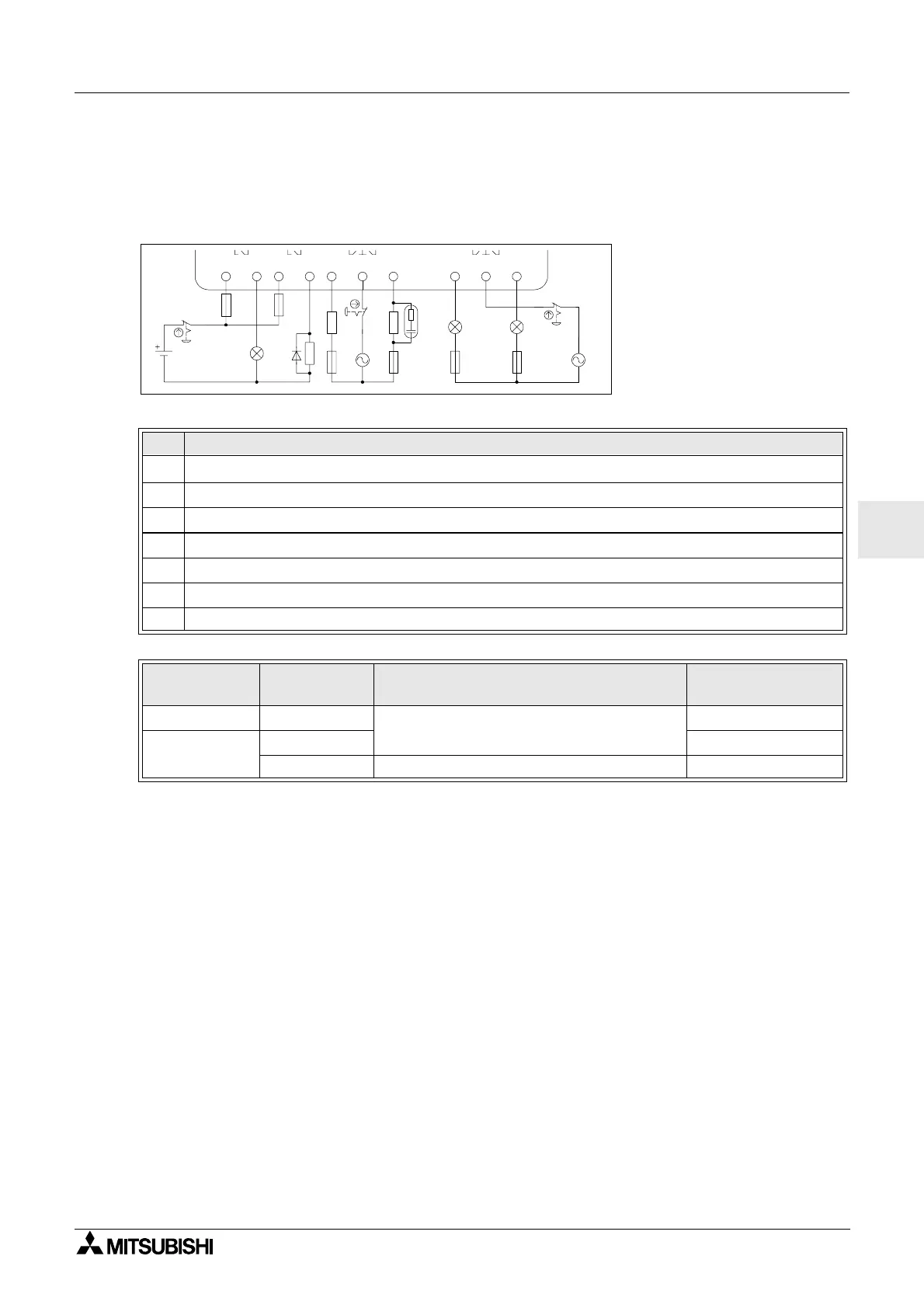

4.6 Câblage des sorties relais et transistors
4.6.1 Plan de câblage de la sortie relais de l'unité principale (CA et/ou CC)
Figure 4.9: Plan de câblage de la sortie relais de l'unité principale (CA et/ou CC)
Tableau 4.9: Plan de câblage de la sortie relais de l'unité principale (CA et/ou CC)
No. Description
1
Contrôleur
α
2
2 Sortiess’excluant l’une l’autre
3Dispositifs de sortie
4 Fusible (cf. le Tableau 4-10)
5Interrupteur d’arrêt d’urgence
6Tension CC
7Tension CA
Tableau 4.10: Tableau de la protection contre les courts-circuits des sorties relais
Modèle
Nombre de
sorties
Charge résistive maxi.
Protection du
circuit (fusible)
AL2-14MR-* O01~O06
8A / autotal
≤
10A / Circuit
AL2-24MR-*
O01~O04
≤
10A / Circuit
O05~O09 2A/borne (4A / autotal)
≤
3A / Circuit


OUT1




OUT2 OUT3 OUT4






 

OUT5 OUT6




