2 - 20 2 - 20
MELSEC-Q
2 INPUT MODULE SPECIFICATIONS

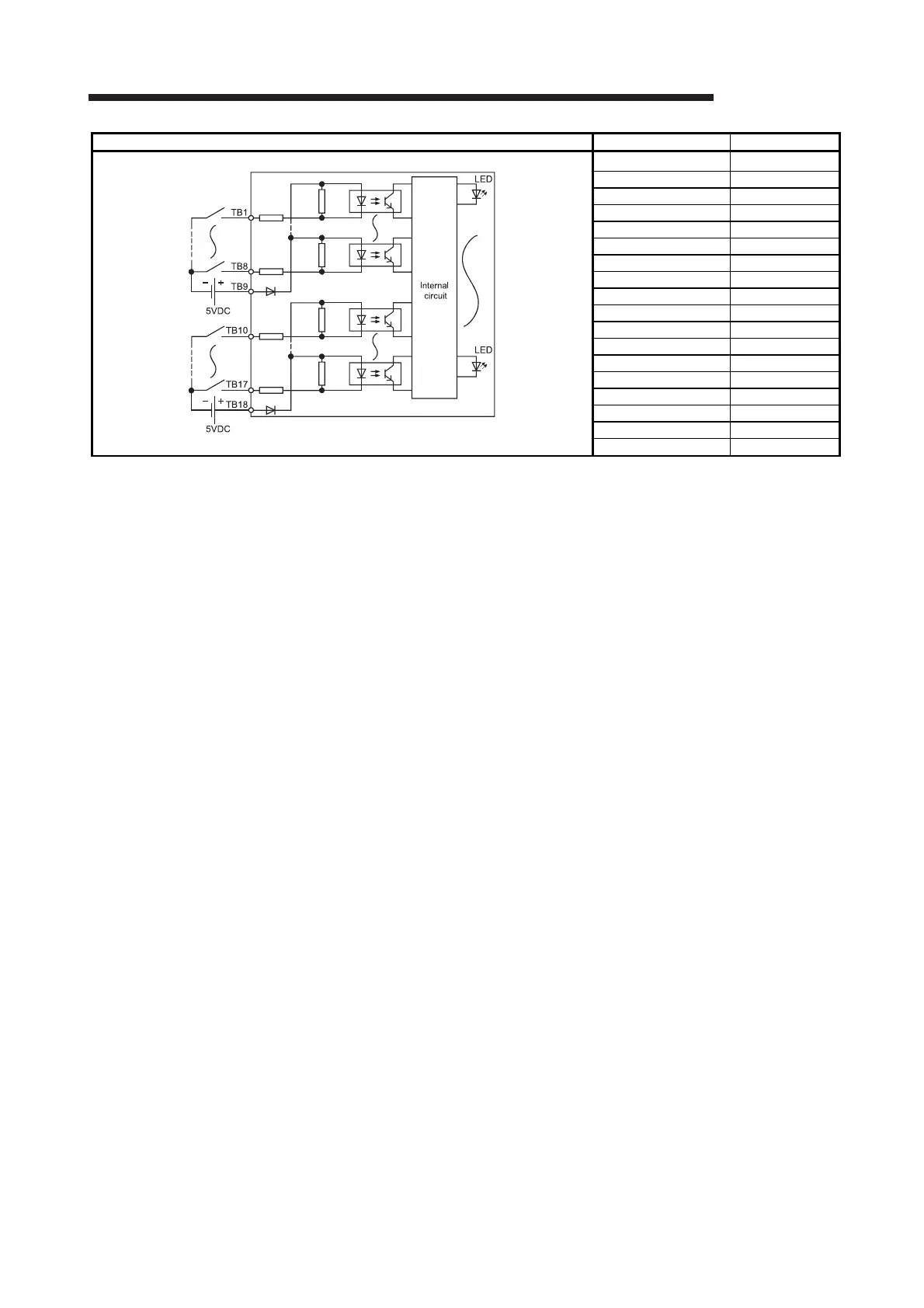

External connection Terminal block No. Signal name
TB1 X00
TB2 X01
TB3 X02
TB4 X03
TB5 X04
TB6 X05
TB7 X06
TB8 X07
TB9 COM1
TB10 X08
TB11 X09
TB12 X0A
TB13 X0B
TB14 X0C
TB15 X0D
TB16 X0E
TB17 X0F
TB18 COM2
