HINWEIS:
• Das Trinkwasser-Absperrventil und die
Schalter der Stromanschlüsse müssen
so positioniert sein, dass sie vom
Bediener leicht und rasch erreichbar
sind.

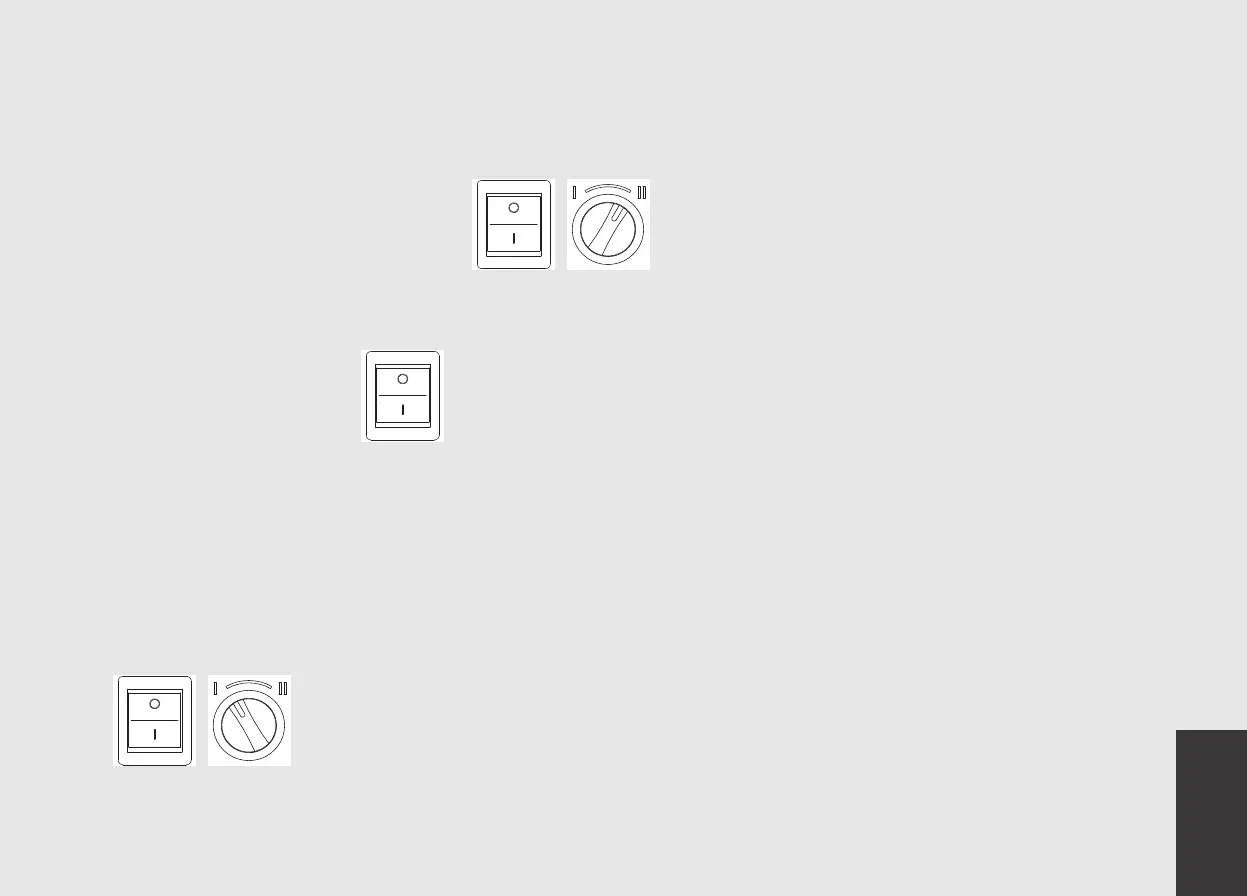

1) Netzschalterfunktion
Der 2-Positions-Netzschalter auf der
Frontplatte des Modbar-Moduls hat zwei
getrennte Funktionen: EIN und AUS.
0 - Aus: In dieser Position
bendet sich das Modul in der
Aus-Position.
I - Standby-Modus: In dieser Position bendet
sich das Modul im Standby-Modus. Im
Standby-Modus arbeiten alle Funktionen
wie gewohnt, aber die Heizelemente
werden tnicht mit Strom versorgt. Dieser
Modus wird für die Inbetriebnahme des
Systems bei der Installation verwendet
und kann auch für einige diagnostische
Anwendungen nützlich sein.
II - Betriebsmodus: In dieser Position bendet
sich das Modul im Betriebsmodus. Die
Heizelemente werden mit Strom versorgt,
und alle Funktionen arbeiten wie gewohnt.
2) Installationsanleitung
Im Moment der Installation muss das Modul
Modbar vorbereitet werden, bevor es benutzt
werden kann. Dazu ist wie folgt vorzugehen.
• Sicherstellen, dass das Modul mit
geltertem Wasser versorgt wird.
• Sicherstellen, dass der Einschalt-
Wahlschalter auf “Off” steht.
• Sicherstellen, dass das Versorgungskabel
des Moduls an einer geeigneten
Stromquelle angeschlossen ist.
• Den Einschalt-Wahlschalter gegen den
Uhrzeigersinn auf Standby-Betrieb
schalten.
• Das Modul beginnt mit der Befüllung des
Kessels. Sobald der maximale Füllstand
erreicht ist, wird das Modul nicht mehr
gefüllt. Wenn voll, ist das Schauglas
ungefähr halb voll mit Wasser.
• Nun kann in aller Sicherheit der Einschalt-
Wahlschalter auf Betrieb eingestellt
werden.
3) Allgemeine Verwendung
Bei allgemeiner Verwendung ist das Modul
betriebsbereit und es muss keine
Vorbereitung vorgenommen werden.
Zum Starten des Moduls ist wie folgt
vorzugehen:
• Sicherstellen, dass das Modul mit
geltertem Wasser versorgt wird.
• Den Einschalt-Wahlschalter im
Uhrzeigersinn aus der Stellung OFF in die
Stellung Betrieb drehen.
• Die Heizelement beginnen sich nun zu
erhitzen. Wenn alle Zonen die eingestellte
Temperatur erreicht haben, ist das Modul
betriebsbereit.
4) Accessories
Um die Maschine installieren zu können,
muss folgendes vorhanden sein:
• Trinkwasserleitung mit 3/8“ Gas (BSP)
Absperrventil; (3/8” Druckanschluss für
USA und Kanada)
• Stromversorgung entsprechend den
technischen Daten der erworbenen
Steammaschine:
• Einphasen 220Vca - 50/60 Hz mit
Erdleiter, geschützter Buchse und
bauartgenehmigtem Schalter
• Einphasen- Stromanschluss 200Vca
- 50/60 Hz mit Erdleiter, geschützter
Buchse und bauartgenehmigtem
Schalter
• Ablassrohre.
