Bahasa Indonesia 5

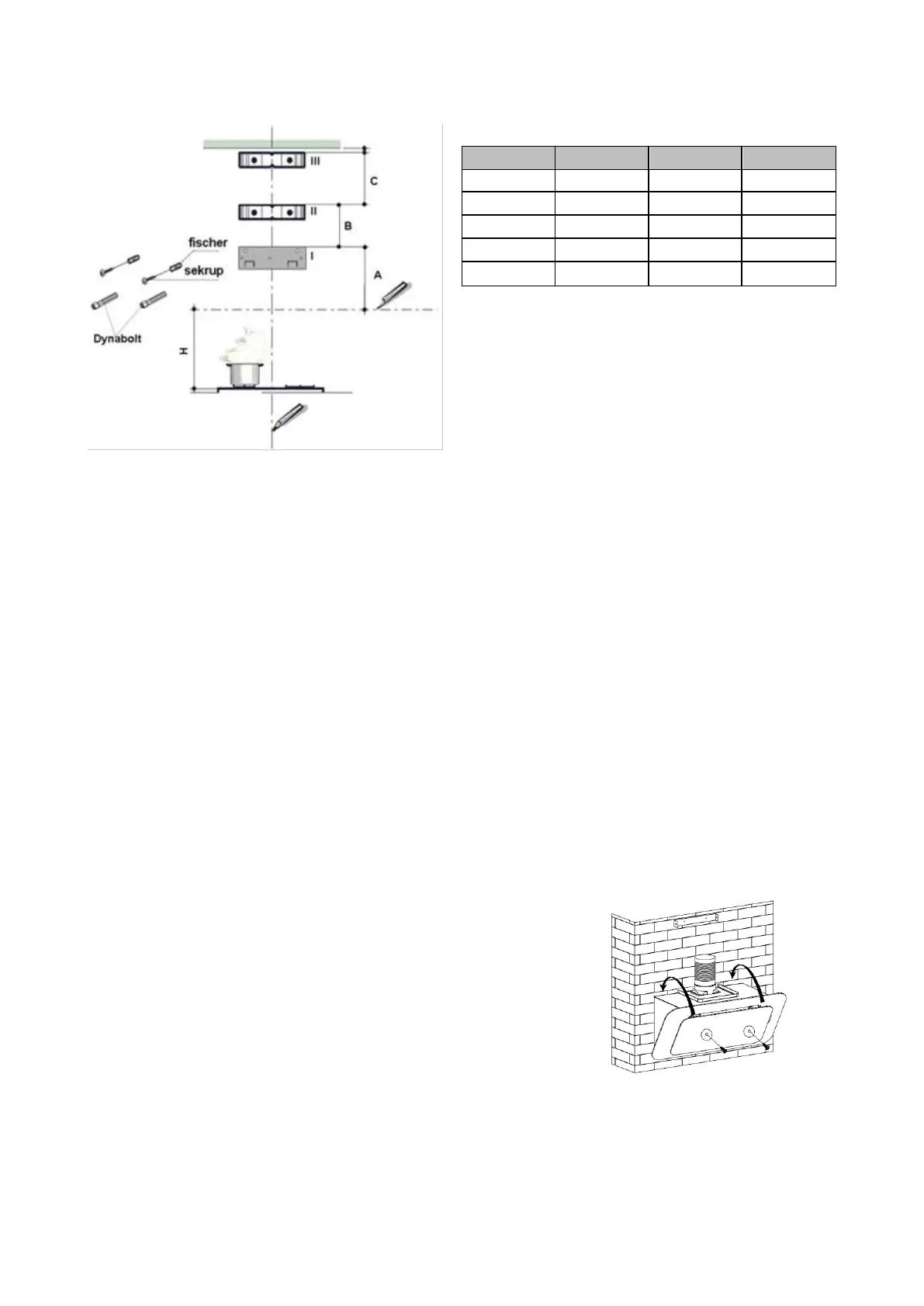

Membuat lubang pada dinding dan cara pemasangan bracket
Model
A (cm)
B (cm)
C (cm)
CX 9753
37.5
39
39
CX 9330
34.5
20.5
49
CX 6330
34.5
20.5
49
CX 9150
34.5
20.5
49
CX 6150
34.5
20.5
49
Catatan:
- Tinggi/jarak H = 65 – 75 cm, kecuali untuk tipe CX 9753 tinggi/jarak H = 35 – 40 cm.
- Tipe CX 9753 disarankan untuk dipasangkan dengan kompor yang tidak menggunakan penutup
atas kompor.
- Tinggi/jarak C dapat diperpendek sesuai ketingian plafon.
- Buat garis vertikal pada dinding sampai dengan batas tertinggi atau sampai dengan ketinggian
secukupnya pada bagian tengah dari area yang akan dipasang tudung hisap.
- Buat garis horizontal pada ketinggian H (cm) di atas kompor, sebagai tanda batas terendah untuk
tudung hisap.
- Pasang bracket I pada dinding seperti pada gambar di atas hingga ketinggian A dan beri tanda untuk
membuat lubang dynabolt dan fischer. Khusus CX 9753 pasang/tempelkan unit pada dinding hingga
ketinggian A dan beri tanda untuk membuat lubang dynabolt/baut/sekrup.
- Pasang bracket II pada dinding seperti pada gambar di atas hingga ketinggian B dan beri tanda untuk
membuat lubang fischer.
- Pasang bracket III pada dinding seperti pada gambar di atas hingga ketinggian C dan beri tanda untuk
membuat lubang fischer.
- Bor dinding dengan Ø 10 mm untuk dynabolt dan Ø 8 mm untuk fischer pada seluruh bagian yang telah
diberi tanda.
- Masukkan dynabolt dan fischer ke dalam lubang.
- Pasang semua bracket dengan menggunakan mur untuk dynabolt dan sekrup untuk fischer yang telah
disediakan.
Memasang Bodi Tudung hisap
- Pasang bodi tudung hisap pada tembok yang telah terpasang
bracket I, atau pada kepala sekrup khusus CX 9753.
- Hubungkan pipa pembuangan dengan flange/spigot yang telah
disediakan jika tudung hisap akan difungsikan untuk versi buang
(ducting).
