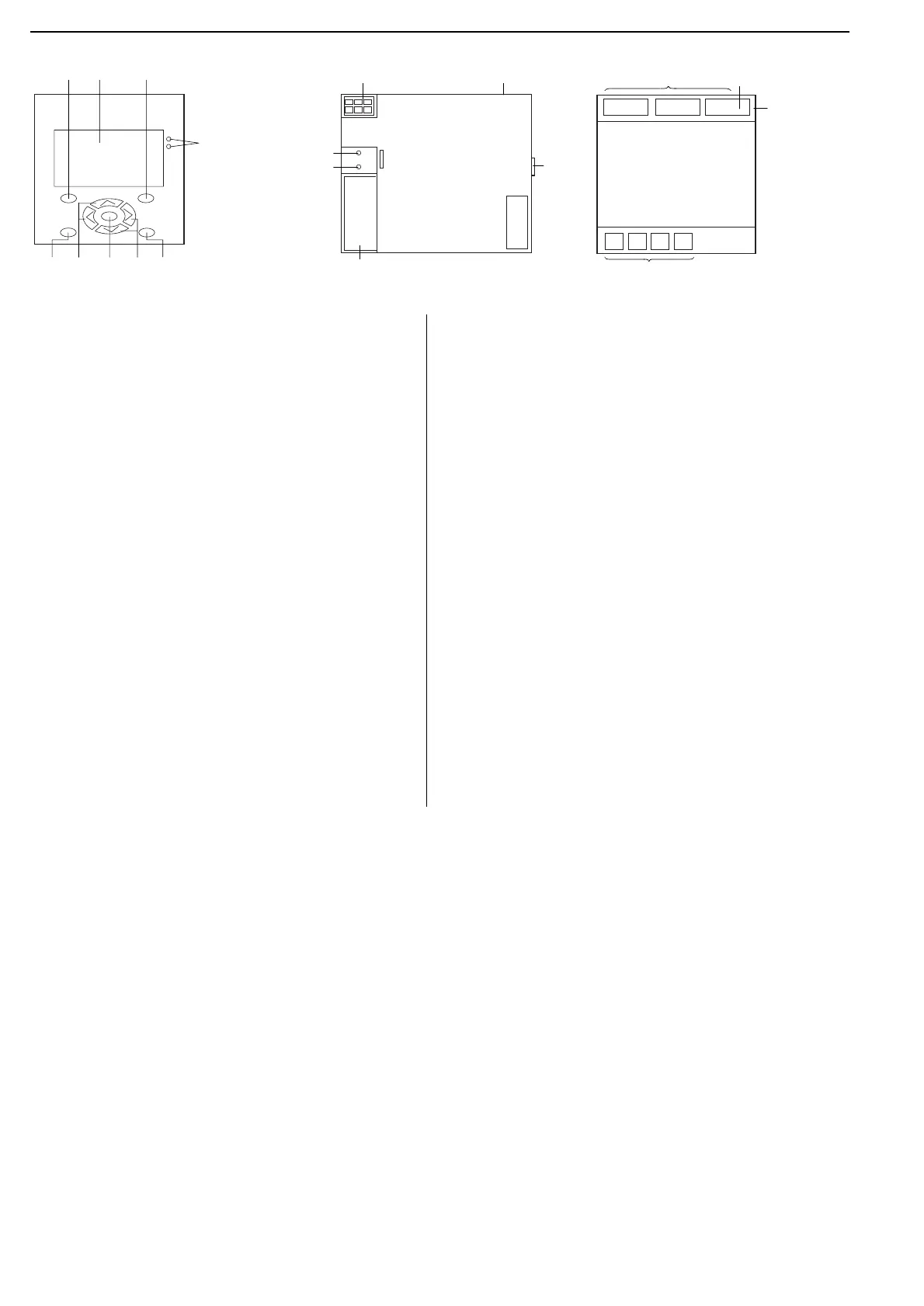

Frontansicht – Front view – Face avant – Vista frontale – Vista de frente
a Spannungsversorgung
MFD..., EASY6..-.DC-... 24 V DC
EASY6..-AC-... 85 bis 264 V AC 50/60 Hz
b Eingänge
c Netzwerkanschluss NET
d MFD-.A...
Analog-Ausgang 0 bis 10 V DC/10 Bit
e Power/RUN-LED
f Zentrale Kopplung (Link)
g NET-LED
h DEL-Taste
Löschen von Kontakten/Relais/Verbindungen/leerem Strompfad/Wert
i ALT-Taste
Verbindungen zeichnen
Umschalter: Kontakt = Schließer oder Öffner
Strompfad einfügen
Sonderfunktionen
j Cursortasten: rechts, links, oben, unten
Kontakte, Relais, Wert, Nummer wählen
P-Taste an: Eingang P1 = Cursor links
Eingang P2 = Cursor oben
Eingang P3 = Cursor rechts
Eingang P4 = Cursor unten
k Ausgänge
l Schnittstelle (mit Abdeckung)
Steckplatz für Speicherkarte, PC-Schnittstelle, Modemschnittstelle
m Dezentrale Kopplung
n OK-Taste
Menü weiterschalten, Aktion, Wert übernehmen
o ESC-Taste
Ein Menü zurück
Menü, Auswahl verlassen, Abbrechen
p LCD Anzeige
q Mode-Taste
r LED
a Voltage supply
MFD..., EASY6..-.DC-... 24 V DC
EASY6..-AC-... 85 to 264 V AC 50/60 Hz
b Inputs
c Network connection NET
d MFD-.A...
analog output 0 to 10 V DC/10 bits
e Power/RUN LED
f Central connection (Link)
g NET LED
h DEL button
Delete contacts/relays/connections/empty current path/value
i ALT button
Draw connection
Toggle between make or break contact
Insert current path
Special functions
j Cursor buttons: right, left, up, down
Select contacts, relays, value, numbers
P button on: Input P1 -> Cursor left
Input P2 -> Cursor up
Input P3 -> Cursor right
Input P4 -> Cursor down
k Outputs
l Interface (with cover)
Slot for memory card, PC interface, modem interface
m Remote connection
n OK button
Enter menu, action, accept value
o ESC button
One menu back
Quit menu, selection, end
p LCD display
q “Mode” button
r LED
