Without Sidespray/Sin rociador lateral/

Sans rince-légumes

7423, 7425, 7445, 7825

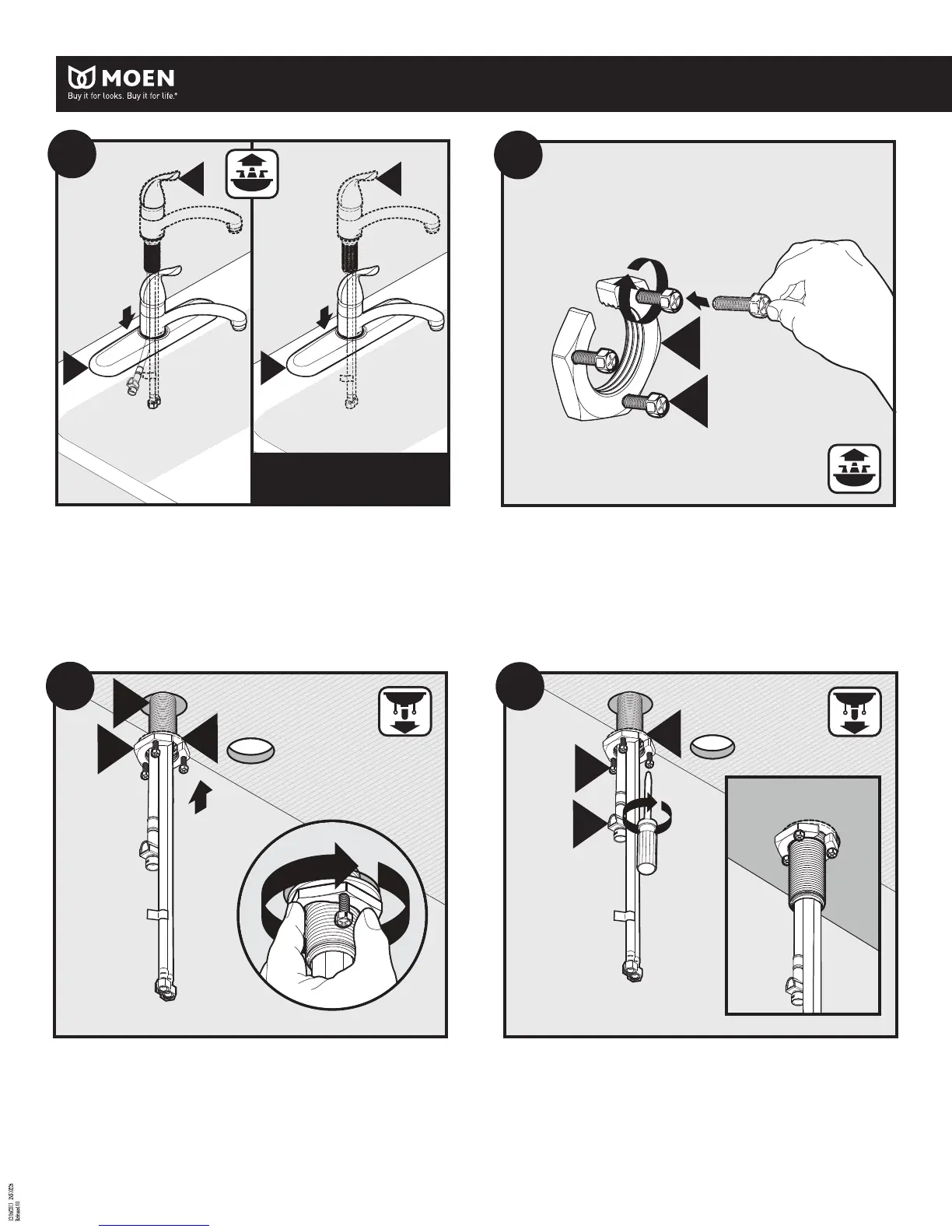

Install Mounting Screws (J) into Mounting Nut (I).

Instale los tornillos de montaje (J) dentro de la tuerca de montaje (I).

Placer les vis de montage (J) sur l’écrou de montage (I).

1. From underneath the sink, slide Washer (H) and Mounting Nut (I) over the hoses.

2. Thread Mounting Nut onto Faucet Body (B) until nut is within 1/2 inch of mounting surface.

1. Por debajo del fregadero, deslice la arandela (H) y la tuerca de montaje (I) sobre las mangueras.

2. Enrosque la tuerca de montaje sobre el cuerpo de la mezcladora (B) hasta que la tuerca esté a

1.27 cm de la supercie de montaje.

1. Par en dessous de l’évier, faire glisser la rondelle (H) et l’écrou de montage (I) sur les tuyaux.

2. Visser l’écrou de montage sur le corps du robinet (B) jusqu’à ce que l’écrou soit à 1,27 cm

(1/2 po) de la surface de montage.

Tighten Mounting Screws (J) evenly until faucet assembly is tight. If faucet is provided with

3 hoses (as shown), the Outlet Hose (N) must be facing the wall.

Apriete los tornillos de montaje (J) en forma pareja hasta que el conjunto de la mezcladora

esté rme. Si la mezcladora está provista con 3 mangueras (como se muestra), la manguera

de salida (N) debe estar enfrentando la pared.

Serrer les vis de montage (J) uniformément, jusqu’à ce que l’assemblage du robinet soit

bien serré. Si le robinet est doté de 3 tuyaux (comme illustré), le tuyau de sortie (N) doit

faire face au mur.

Place Faucet Body (B) into Deck Plate (F). Proceed to step 3.

Coloque el cuerpo de la mezcladora (B) en la placa de cubierta (F). Siga al Paso 3.

Placer le corps du robinet (B) puis sur la plaque de comptoir (F). Passer à l'étape 3.
