INS10917- 7/19
3
O
N
B
* Optional Installation
Instalación optativa
Installation facultative
3
1
2
1
O
N
1B

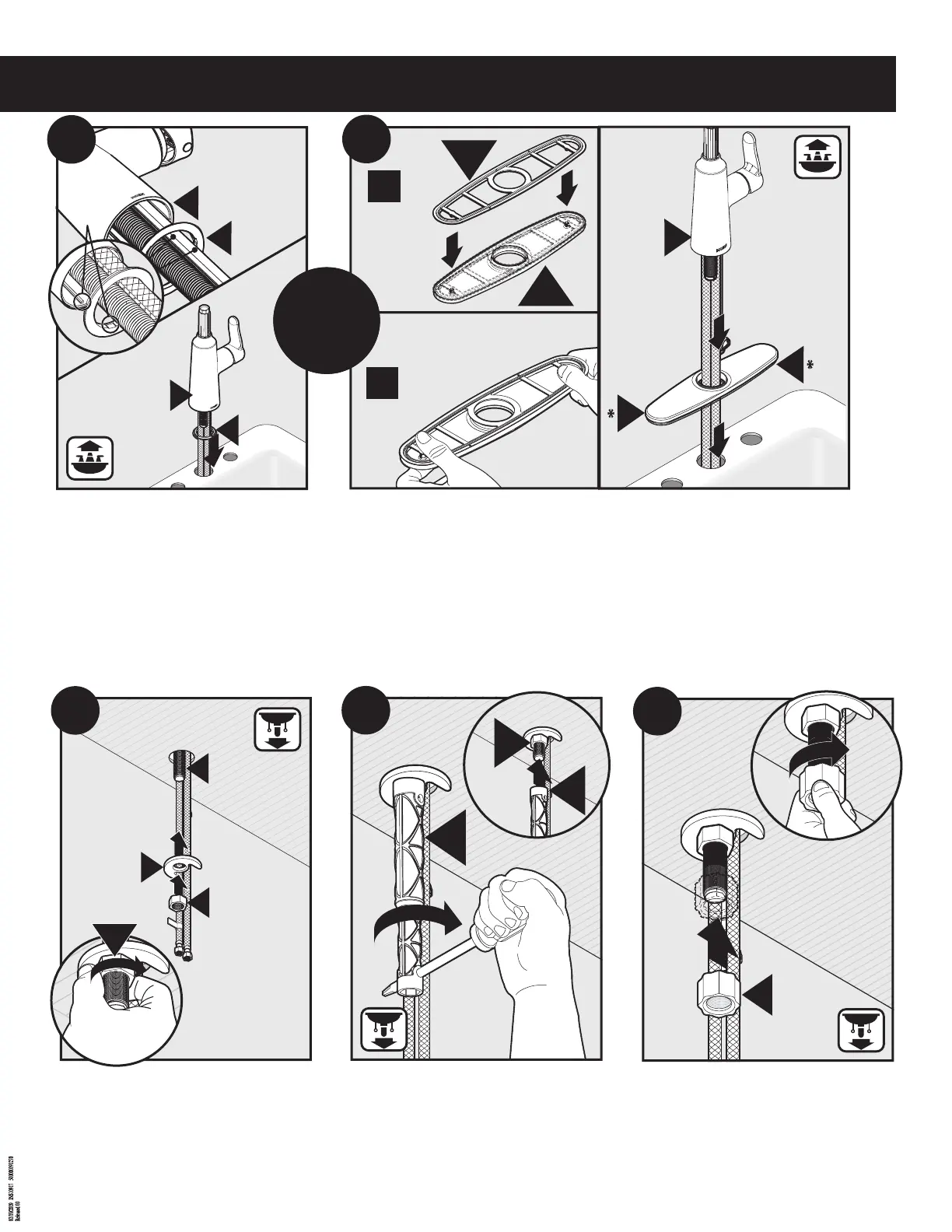

1. Place Deck Gasket (C) onto base of Faucet Body (B) aligning ribs on
faucet (if present) to slots on Deck Gasket.
2. Place into sink hole. NOTE: Install with handle on right side only.
1. Coloque el empaque de cubierta (C) en la base del cuerpo de la
mezcladora (B) alineando las nervaduras de la mezcladora (si las hay)
con las ranuras en el empaque de cubierta
2. Coloque en el agujero del fregadero. NOTA: Instale con el monomando
en el lado derecho solamente.
1. Placer le joint d'étanchéité (C) sur la base du corps du robinet (B) en
alignant les rainures du robinet (le cas échéant) sur les fentes du joint
d'étanchéité de la plaque de comptoir.
2. Lieu dans le trou de l’évier. REMARQUE: Installez avec poignée sur le
côté droit seulement.
Slide Mounting Washer (F) up onto Faucet Body (B) under sink and secure
with Mounting Nut (G).
Deslice la arandela de montaje (F) hacia arriba sobre el cuerpo de la
mezcladora (B) debajo del fregadero y asegure con la tuerca de montaje (G).
Sous l’évier, faire glisser la rondelle de montage (F), jusqu’au corps du
robinet (B) et xer le tout à l’aide de l’écrou de montage (G).
1A
Align
Alinee
Aligner
F
G
B
G
1. Place deck plate gasket (O*) onto deck plate (N*).
2. Firmly snap deck plate gasket onto deck plate.
3. Place deck plate on mounting surface. Install faucet body (B) in hole on sink. Note: Installs with handle on right side only.
For 3 Hole Applications:
1. Coloque el empaque de la placa de cubierta (O*) sobre la placa de cubierta (N*).
2. Presione con rmeza el emapque de la place de cubierta sobre la placa de cubierta.
3. Coloque la placa de cubierta sobre la supercie de montaje. Instale el cuerpo de la mezcladora (B) en el agujero en el fregadero. Nota: Se instala con el monomando en
el lado derecho solamente.
Para aplicaciones de 3 agujeros:
1. Placer le joint d'étanchéité de la plaque de comptoir (O*) sur la plaque de comptoir (N*).
2. Bien enclencher le joint d'étanchéité de la plaque de comptoir sur la plaque de comptoir.
3. Placer la plaque de comptoir sur la surface de montage. Installer le corps de robinet (B) dans l'ouverture de l'évier. Remarque : S'installe uniquement avec la poignée à droite.
Pour installation sur plaque à 3 ouvertures :
1.
Thread the Hose Guide (H) on to the end of the shank as shown.
2. Tighten by hand.
1. Enrosque la guía de la manguera (H) en el extremo del tubo roscado
como se ilustra.
2. Apriete a mano.
1. Visser le guide de tuyau (H) sur l’extrémité de la tige, comme illustré.
2. Serrer à la main.
1. Tighten Mounting Nut (G) with Installation Tool (A).
2. Use screwdriver through hole in Installation Tool (A) to tighten rmly.
1. Apriete la tuerca de montaje (G) con la herramienta de instalación (A).
2. Utilice un destornillador a través del agujero en la herramienta de instalación (A)
para apretar rmemente.
1. Serrer l’écrou de montage (G) avec l’outil d’installation (A).
2. Utiliser un tournevis dans le trou de l’outil d’installation (A) pour serrer fermement.
2
A
3
1
H
4
To Next Page
