Moen EX Series User Manual

10
Rubber Gasket
Empaque de caucho
Joint d’étanchéité en
caoutchouc
12
K
M
Q
L
x2

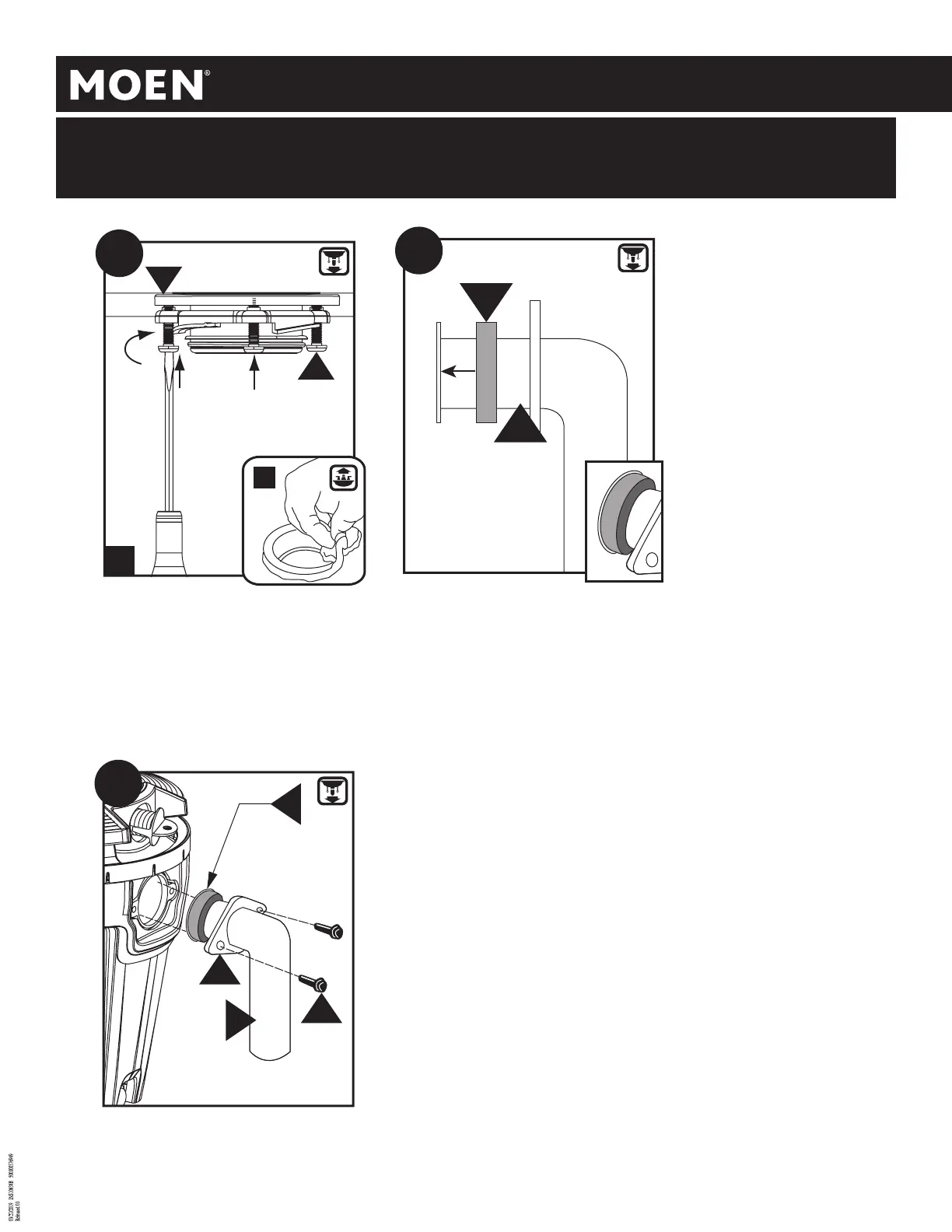

Install the provided pre-assembled discharge elbow (K)/gasket
(L) assembly and elbow ange (Q). Install and tighten two screws
(M) x2 evenly with a screw driver. DO NOT RE-USE THE EXISTING
DISCHARGE ELBOW AND GASKET AS THE GASKET MAY NOT SEAL
PROPERLY. USE ONLY THE NEW ELBOW, GASKET, FLANGE AND
SCREWS PROVIDED. DO NOT OVERTIGHTEN!
Instale el codo de desagüe (K)/empaque (L) provisto prearmado y la
brida del codo (Q). Instale y apriete los dos tornillos (M) x2 en forma
pareja con un destornillador . NO VUELVA A USAR EL CODO DE
DESCARGA Y EMPAQUE EXISTENTES PORQUE EL EMPAQUE
PUEDE NO SELLAR CORRECTAMENTE. USE SOLAMENTE EL CODO,
EMPAQUE, BRIDA Y TORNILLOS NUEVOS PROVISTOS. NO APRIETE
DE MÁS!
Installer l’ensemble fourni préassemblé du coude de renvoi (K)/
joint d’étanchéité (L) et la bride de coude (Q). Installer et serrer
chacune des deux vis (M) x2 progressivement à l’aide d’un tournevis.
NE PAS RÉUTILISER L’ENSEMBLE DE COUDE DE RENVOI / JOINT
D’ÉTANCHÉITÉ EXISTANT, CAR LE JOINT POURRAIT NE PAS CRÉER
L’ÉTANCHÉITÉ REQUISE. UTILISER UNIQUEMENT CES NOUVELLES
PIÈCES FOURNIES : COUDE, JOINT D’ÉTANCHÉITÉ, BRIDE ET VIS.
NE PAS SERRER TROP FORT!
1. Tighten all three 1½" Screws (E) evenly and rmly against the
Backup Flange (D). DO NOT OVERTIGHTEN!
2. Trim o excess sealant in the sink.
1. Apriete los tres tornillos de 1½” (38.1 mm) (E) en forma pareja y
rme contra la brida de apoyo (D). NO APRIETE DE MÁS!
2. Recorte el exceso de sellador en el fregadero.
1. Serrer chacune des trois vis de 1 1/2 po (E) également et
fermement sur la bride de refoulement (D). NE PAS LES
SERRER TROP FORT!
2. Enlever l’excès de mastic dans l’évier.
Verify preassembled Gasket (L) is ush to ange on Elbow (K).
Verique que el empaque prearmado (L) esté a ras de la brida
en el codo (K).
Vérier que le joint d’étanchéité préassemblé (L) est bien de
niveau avec la bride sur le coude (K).
E
D
x3
10
1
2
L
K
11
ATTACH DISCHARGE ELBOW TO THE DISPOSAL
CONECTE EL CODO DE DESCARGA AL TRITURADOR
FIXER LE COUDE DE RENVOI SUR LE BROYEUR
