Élévateur MoJack PRO
44

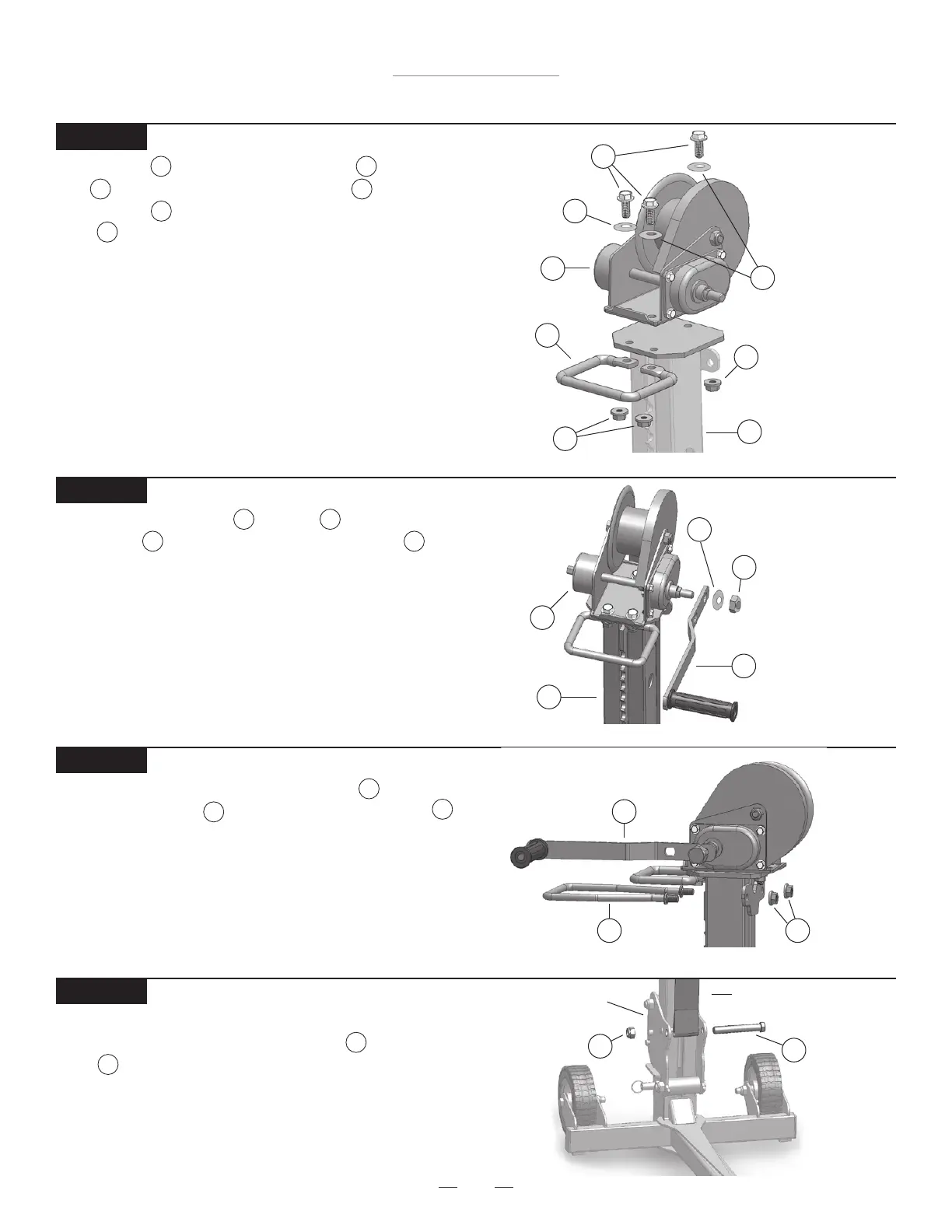

Directives d’assemblage
Fixez le treuil et la poignée de maintien à la
tour en utilisant des vis d’assemblage , des
écrous nyloc et les rondelles du
treuil et serrez tel que montré.
ÉTAPE 4
9
1
7
17
Écrou nyloc
17
Vis d’assemblage
16
Poignée de maintien
7
Treuil
9
Tour
1
Écrou nyloc
17
ÉTAPE 5
Fixez la poignée du treuil au treuil en utilisant un
écrou nyloc et la rondelle de poignée du treuil et
serrez tel que montré.
10 9
14
Treuil
9
Rondelle de poignée du treuil
19
Poignée de treuil
10
Tour
1
Écrou nyloc
14
19
18
Rondelle du treuil
18
Rondelle du treuil
18
16
ÉTAPE 6
Fixez la poignée de dégagement de cliquet à la partie
supérieure de la tour en utilisant des écrous nyloc
et serrez tel que montré.
8
1
17
Poignée de dégagement de cliquet
8
Écrous nyloc
17
Poignée de treuil
10
ÉTAPE 7
Fixez la sangle de levage de la bobine du treuil au trans-
porteur en utilisant une vis d’assemblage et un écrou
nyloc et serrez tel que montré.
Remarque: Ne serrez pas trop Écrou nyloc.
23
24
Écrou nyloc
24
Vis
d’assemblage
23
Sangle de levageTransporteur
