MoJack PRO - Page 45

Élévateur MoJack PRO
45

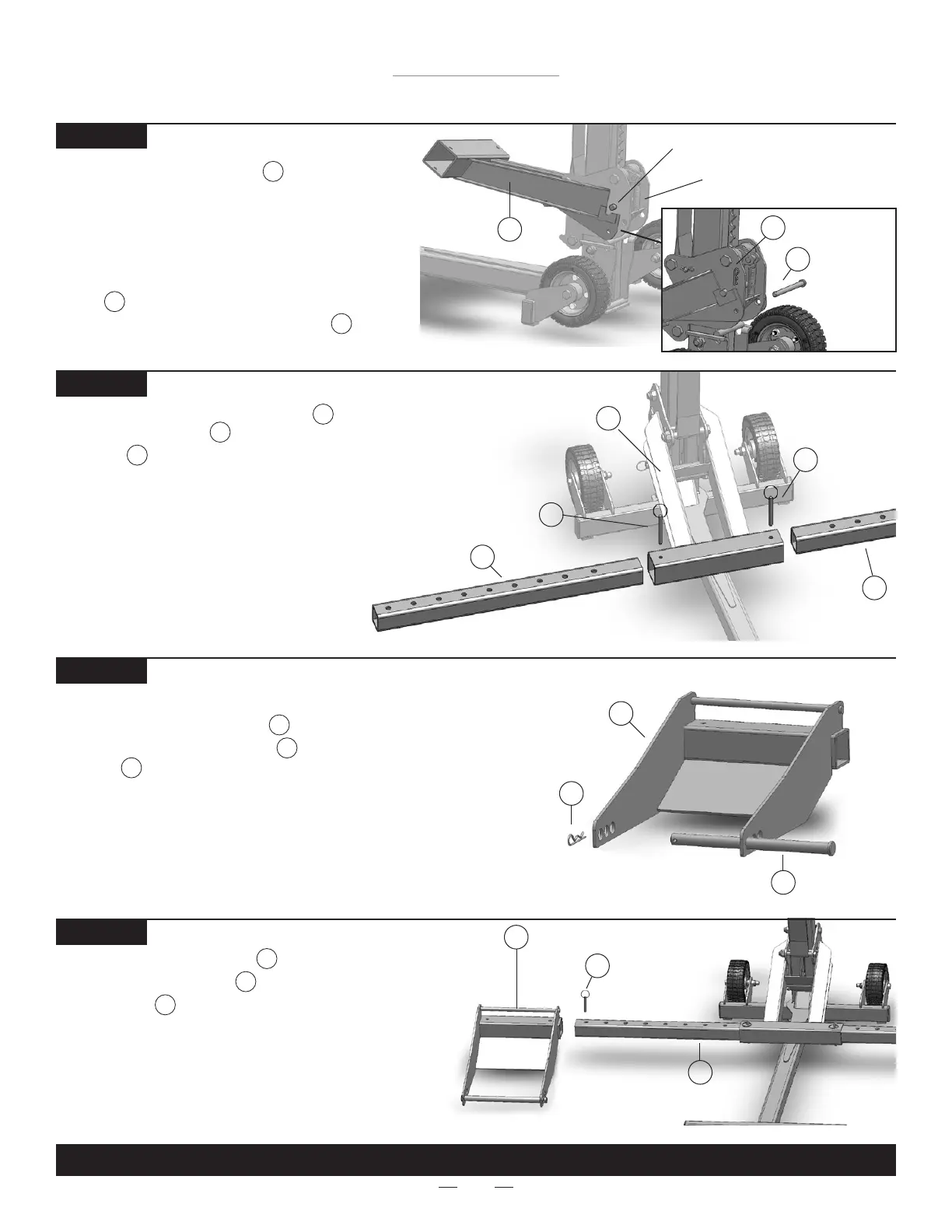

Directives d’assemblage
CELA TERMINE L’ASSEMBLAGE.
Appui pour roue
5
ÉTAPE 10
Préparez les appuis pour roue pour l’installation
en ajoutant les tiges de soutien et les épingles à
cheveux .
5
11
22
Épingle à cheveux
22
Tige de soutien
11
Goupille-poussoir
21
ÉTAPE 11
Glissez les appuis pour roue sur les deux côtés des
pièces du bras de levage et xez à l’aide des goupil-
les-poussoirs .
Remarque : Les appuis de roue peuvent être
déplacés vers l’intérieur ou l’extérieur pour s’adapter
à différentes largeurs de tondeuse. Utilisez la
conguration qui convient le mieux à votre modèle
de tondeuse.
5
6
21
Pièce de bras
de levage
6
Appui pour roue
5
Goupille-
poussoir
21
Glissez les pièces de bras de levage sur les deux cô-
tés du bras de levage et xez à l’aide des goupilles-
poussoirs tel que montré.
ÉTAPE 9
6
2
21
Pièce de bras de
levage
6
Pièce de bras de levage
6
Goupille-poussoir
21
ÉTAPE 8
Suspendez le bras de levage sur le trans-
porteur en insérant la zone à rainure du bras de
levage en-dessous de la barre supérieure du
transporteur. Le bras de levage doit être inséré
à partir de l’avant et puis, abaissé an de xer le
bras de levage en place. Insérez l’axe de
chape dans le trou du transporteur et
verrouillez en xant l’épingle à cheveux à l’axe
de chape.
2
20
22
Bras de
levage
2
Barre supérieure du transporteur
Axe de
chape
20
Épingle à cheveux
22
Transporteur
Bras de
levage
2
