MoJack XT - Page 24

Élévateur MoJack XT Élévateur MoJack XT
46 47

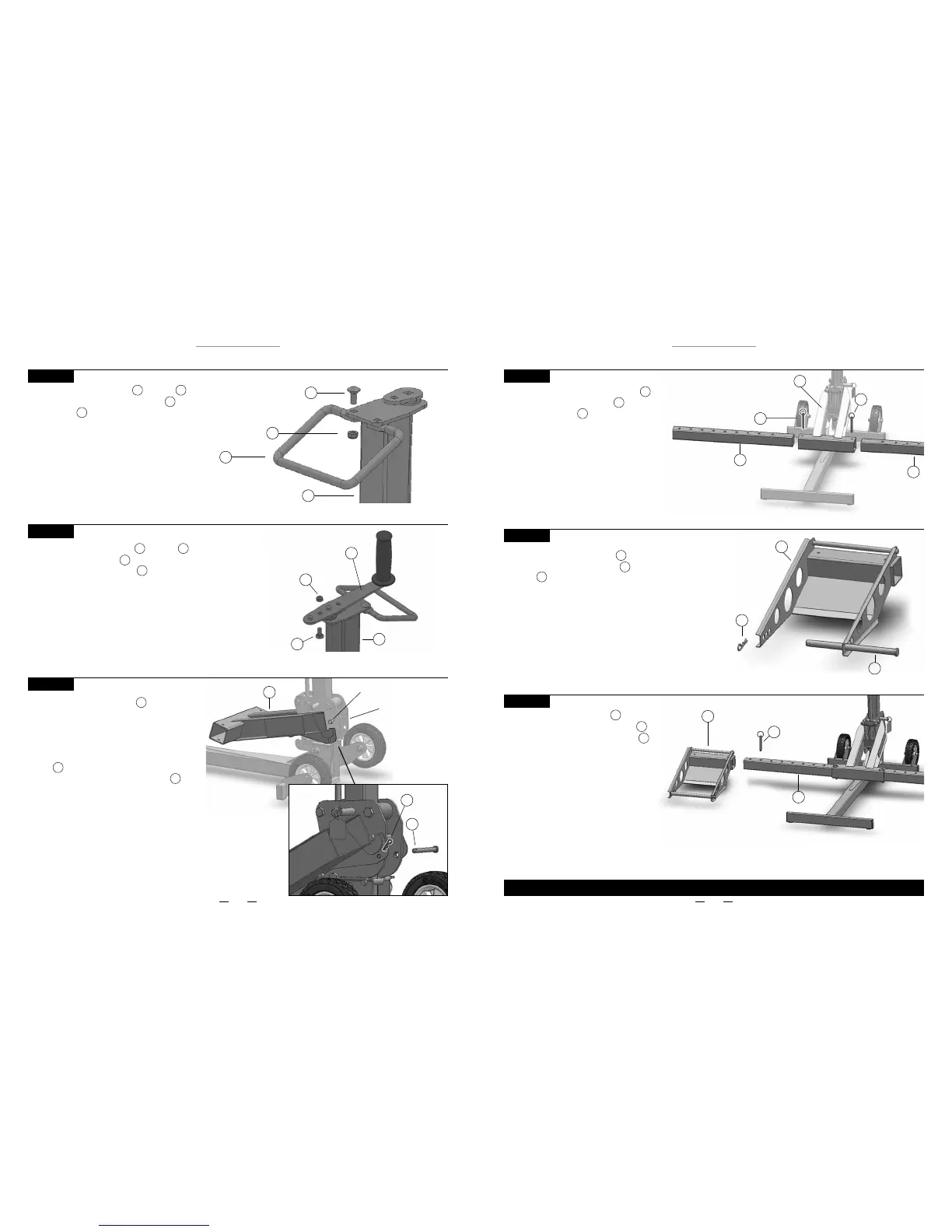

Directives d’assemblage
ÉTAPE 5
ÉTAPE 6
ÉTAPE 4
Épingle à
cheveux
18
Axe de
chape
17
Fixez la poignée de maintien à la tour à
l’aide de deux boulons de carrosserie et deux
écrous nyloc .
7 1
13
15
Tour
1
Boulon de carrosserie
13
Poignée de maintien
7
Écrou nyloc
15
Écrou nyloc
15
Boulon de carrosserie
13
Poignée de manivelle
8
Tour
1
Fixez la poignée de manivelle à la tour en insérant
un boulon de carrosserie avec le filetage vers le haut
et serrez avec un écrou nyloc .
Remarque: Deux trous se trouvent dans la poignée de la
manivelle. Le trou le plus près de la poignée en caoutchouc
procure un rayon de 6 po pour le soulèvement. L’autre trou
procure un rayon de 8 po, facilitant le soulèvement. Utilisez le
trou qui convient le mieux à votre modèle de tondeuse.
18
13
15
Suspendez le bras de levage sur le trans-
porteur en insérant la zone à rainure du bras de
levage en-dessous de la barre supérieure du
transporteur. Le bras de levage doit être inséré
à partir de l’avant et puis, abaissé afin de fixer le
bras de levage en place. Insérez l’axe de
chape dans le trou du transporteur et
verrouillez en fixant l’épingle à cheveux à
l’axe de chape.
2
17
18
Bras de
levage
2
Barre supérieure du transporteur
Transporteur
Directives d’assemblage
CELA TERMINE L’ASSEMBLAGE.
ÉTAPE 8
ÉTAPE 9
ÉTAPE 7
Glissez les pièces de bras de levage sur les
deux côtés du bras de levage et fixez à l’aide des
goupilles-poussoirs tel que montré.
6
2
16
Bras de levage
2
Pièce de bras de levage
6
Goupille-poussoir
16
Pièce de bras de levage
6
Goupille-poussoir
16
Préparez les appuis pour roue pour l’installation
en ajoutant les tiges de soutien et les épingles à
cheveux .
5
11
19
Appui pour roue
5
Épingle à cheveux
19
Tige de soutien
11
Glissez les appuis pour roue sur les deux
côtés des pièces du bras de levage et
fixez à l’aide des goupilles-poussoirs .
Remarque : Les appuis de roue peuvent
être déplacés vers l’intérieur ou l’extérieur
pour s’adapter à différentes largeurs de
tondeuse. Utilisez la configuration qui
convient le mieux à votre modèle de
tondeuse.
5
6
16
Goupille-poussoir
16
Pièce de bras
de levage
6
Appui pour roue
5
