Élévateur MoJack XT Élévateur MoJack XT
50 51
ÉTAPE 5
ÉTAPE 4
ÉTAPE 3

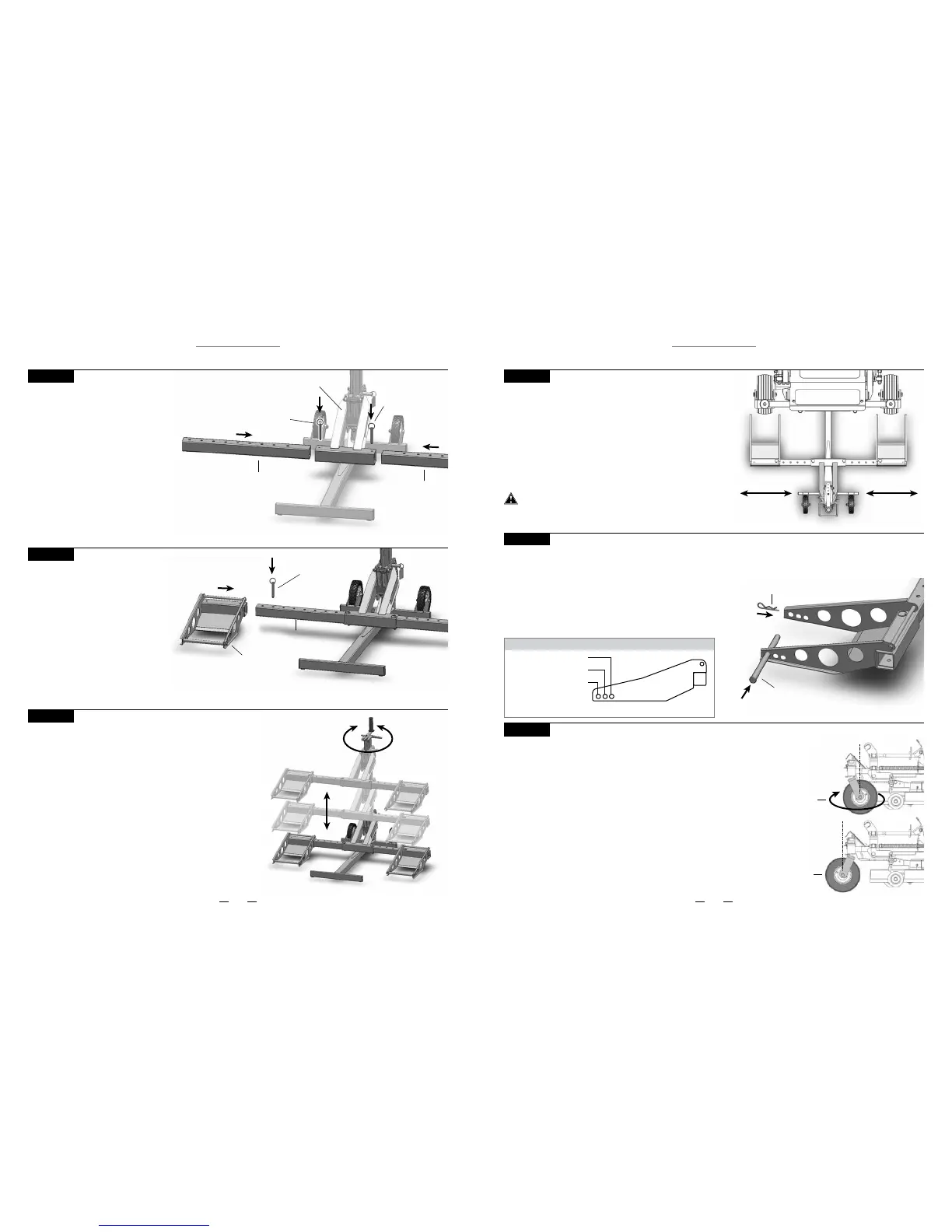

Directives d’utilisation
Installation des pièces du bras de levage
• Glissez les pièces de bras de levage sur
les deux côtés du bras de levage et fixez à
l’aide des goupilles-poussoirs.
Bras de levage
Pièce de bras de levage
Goupille-poussoir
Pièce de bras de levage
Goupille-poussoir
Installation des appuis pour roue
• Glissez les appuis pour roue sur les pièces
de bras de levage et fixez temporairement
avec les goupilles-poussoirs.
Appui pour roue
Pièce de bras de levage
Goupille-poussoir
Familiarisez-vous avec le MoJack XT
• Pratiquez-vous à soulever et à abaisser le bras de levage avant
de tenter de soulever la tondeuse (consultez les étapes 12 à
16 sur la façon de soulever et d’abaisser le bras de lavage).
• Pratiquez-vous à effectuer l’étape 21 si vous avez l’intention de
soulever ou d’abaisser la tondeuse à l’aide d’une perceuse.
ÉTAPE 7
ÉTAPE 8
Support Rod
Large Hair Pin
ÉTAPE 6
Directives d’utilisation
Alignement des appuis pour roue pour l’adaptation à
la tondeuse
• Placez les pneus avant de la tondeuse 6 po (15,24 cm) à
l’avant des appuis pour roue.
• Retirez les goupilles-poussoirs et alignez les appuis pour roue
de sorte que les pneus avant de la tondeuse soient centrés
par rapport aux appuis pour roue.
• Replacez les goupilles-poussoirs pour verrouiller les appuis
pour roue dans le bras de levage.
Les appuis pour roue doivent être à une distance égale par
rapport au bras du levage afin d’assurer un bon équilibre.
Ajustement des tiges de soutien en fonction de la dimension des pneus
• Ajustez les tiges de soutien des appuis pour roue en fonction de la dimension
des pneus avant de la tondeuse. Veuillez vous référer au
tableau ci-dessous pour le positionnement des tiges de
soutien selon le diamètre des pneus avant de la tondeuse.
• Fixez les tiges de soutien aux appuis pour roue à l’aide
des épingles à cheveux.
Consultez le guide plus détaillé à la page 58.
10 po à 11,5 po (25 cm à 29 cm)
12 po à 15 po (30 cm à 38 cm)
15,5 po à 17 po (39 cm à 44 cm)
GUIDE DES TIGES DE SOUTIEN POUR LES DIMENSIONS DE PNEU
Inversez les pneus avant de la tondeuse (facultatif – si ce n’est pas applicable,
passez à l’étape 9)
• Dans certains cas, le carter de la tondeuse ou les roues anti-
dégazonnement frapperont le bras de lavage lors du soulèvement
de la tondeuse.
C’est souvent le cas lorsqu’une partie du carter (incluant les roues
anti-dégazonnement) excède la ligne centrale des roues avant de
la tondeuse.
• Tournez les pneus avant de 180 degrés de sorte qu’ils soient à la
position inversée.
• Retirez les tiges de soutien des appuis pour roue et glissez le
MoJack XT sous la tondeuse.
• Fixez les tiges de soutien aux appuis pour roue à l’aide des
grandes épingles à cheveux.
Position
de la roue
inversée
Position de
la roue vers
l’avant
