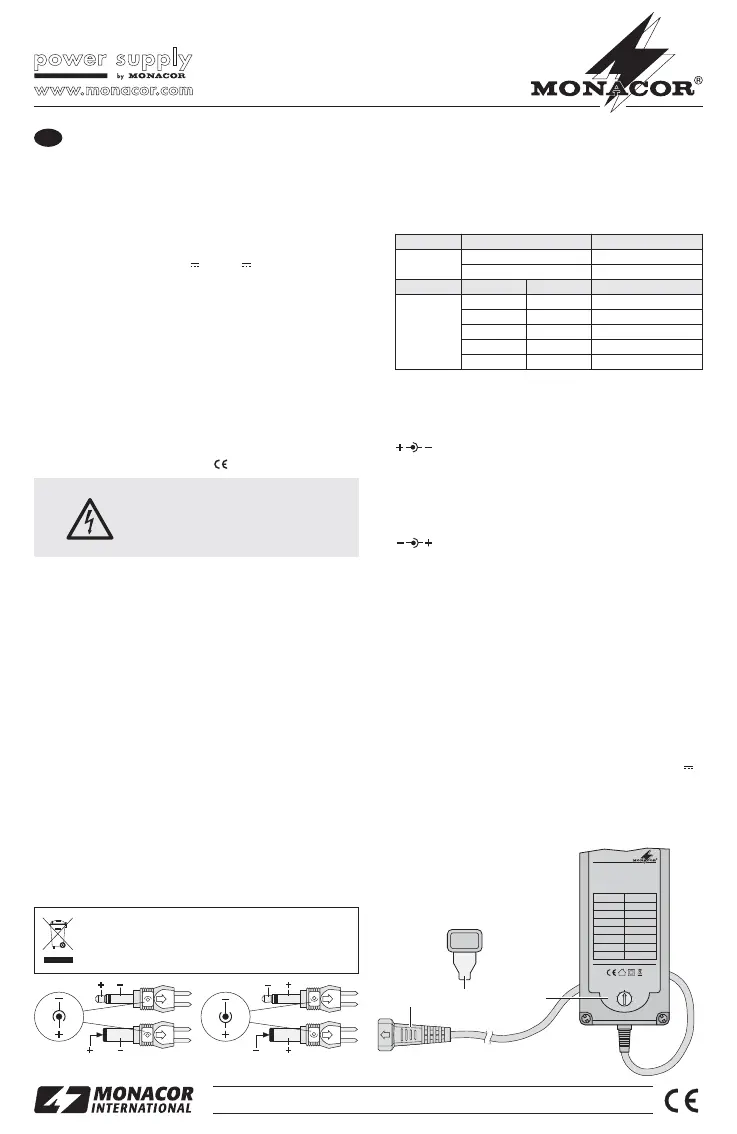

Alimentatore switching
Vi preghiamo di leggere attentamente le presenti istruzioni
prima della messa in funzione e di conservarle per un uso
futuro.
1 Possibilità dʼimpiego
Questo alimentatore serve per provvedere allʼalimenta-
zione con corrente continua di apparecchi piccoli con una
tensione dʼesercizio fra 5 V e 15 V e con un assorbi-
mento massimo di potenza di:
5 – 12 V 3,0 A
13,5 – 15 V 2,4 A
La tensione dʼuscita è regolabile fra 5 V, 6 V, 7,5 V, 9 V,
12 V, 13,5 V e 15 V. Lʼapparecchio è resistente ai cortocir-
cuiti ed è protetto contro sovraccarico e surriscaldamento.
Una caratteristica particolare è il consumo di corrente
molto ridotto (< 0,3 W) dellʼalimentatore quando lʼapparec-
chio collegato è spento.
2 Avvertenze di sicurezza
Questʼapparecchio è conforme a tutte le direttive richieste
dellʼUE e pertanto porta la sigla .
G
Usare lʼapparecchio solo allʼinterno di locali. Proteggerlo
dallʼacqua gocciolante e dagli spruzzi dʼacqua, da alta
umidità dellʼaria e dal calore (temperatura dʼimpiego
ammessa fra 0 e 40 °C).
G
Non mettere in funzione lʼapparecchio e staccare subito
la spina rete se:
1. lʼapparecchio presenta dei danni visibili;
2. dopo una caduta o dopo eventi simili sussiste il
sospetto di un difetto;
3. lʼapparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad unʼofficina com-
petente.
G
Il cavo rete, se danneggiato, deve essere sostituito solo
da un laboratorio specializzato
G
Staccare il cavo rete afferrando la spina, senza tirare il cavo.
G
Per la pulizia usare solo un panno morbido, asciutto; non
impiegare in nessun caso prodotti chimici o acqua.
G
Nel caso dʼuso improprio, di collegamenti sbagliati, di
sovraccarico o di riparazione non a regola dʼarte dellʼap-
parecchio, non si assume nessuna responsabilità per
eventuali danni consequenziali a persone o a cose e non
si assume nessuna garanzia per lʼapparecchio.
Se si desidera eliminare lʼapparecchio definitiva-
mente, consegnarlo per lo smaltimento ad
unʼistituzione locale per il riciclaggio.
AVVERTIMENTO Lʼapparecchio funziona con perico-
losa tensione di rete. Non intervenire
mai personalmente al suo interno.
Esiste il pericolo di una scarica elet-
trica.
PSS-3000E
3 Messa in funzione
1) Stabilire la tensione dʼesercizio dellʼapparecchio da ali-
mentare (
scritta sulla presa di alimentazione DC
dellʼapparecchio) e impostare tale tensione girando il
selettore (3) con lʼaiuto della chiave (2) in dotazione.
2) Fra i 7 adattatori in dotazione scegliere quello adatto:
3) Individuare la posizione del polo positivo e del polo
negativo sulla presa dʼalimentazione DC dellʼapparec-
chio da alimentare (
scritta sulla presa) e inserire di
conseguenza lʼadattatore nella presa (1):
Con un contrassegno di questo tipo o simile
della presa dʼalimentazione, il polo positivo deve
trovarsi rispettivamente sulla punta e sul con-
tatto interno dellʼadattatore: inserire lʼadattatore
nella presa in modo che
la freccia della presa
indichi la
cifra o le cifre
dellʼadattatore (fig. 1).
Con questo contrassegno, il polo negativo deve
trovarsi rispettivamente sulla punta e sul contatto
interno dellʼadattatore: inserire lʼadattatore nella
presa in modo che
la freccia della presa
indichi il
codice
dellʼadattatore (fig. 2).
4) Collegare lʼalimentatore per mezzo dellʼadattatore cor-
retto con lʼapparecchio da alimentare e quindi con una
presa di rete (100 – 240 V~, 50 – 60 Hz). Si ac cende la
spia rossa di funzionamento.
4 Dati tecnici
Alimentazione : . . . . . . . . . . . . . . . . 100 – 240 V~, 50 – 60 Hz,
max. 0,8 A
Potenza assorbita a vuoto: . . . . . . . < 0,3 W
Tensione d’uscita: . . . . . . . . . . . . . . 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V
Corrente d’uscita: . . . . . . . . . . . . . . 3,0 A con 5 – 12 V
2,4 A con 13,5 – 15 V
Con riserva di modifiche tecniche.
Tipo Diametro (mm) Codice
Jack
2,5 A
3,5 B
esterno interno
Spinotto
2,35 0,75 S
3,5 1,35 H
5,0 2,1 D
5,5 2,1 E
5,5 2,5 G
Codice 27.3150
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1036.99.02.05.2011
®
I
Polo positivo risp. sulla punta
e sul contatto interno
Polo negativo risp. sulla punta
e sul contatto interno
