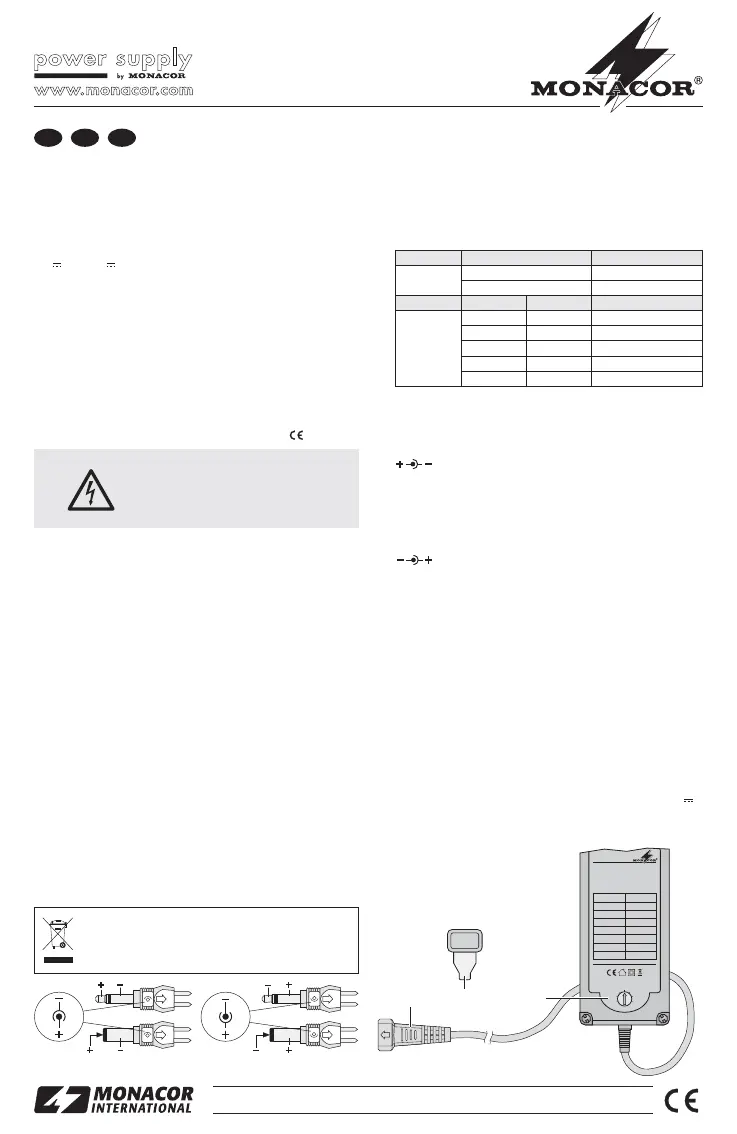

Alimentation à découpage
Veuillez lire la présente notice avec attention avant le fonc-
tionnement et conservez-la pour pouvoir vous y reporter
ultérieurement.
1 Possibilités dʼutilisation
Cette alimentation permet dʼalimenter en courant continu
de petits appareils avec une tension dʼalimentation entre
5 V et 15 V et une consommation maximale de :
5 – 12 V 3,0 A
13,5 – 15 V 2,4 A
La tension de sortie est réglable sur 5 V, 6 V, 7,5 V, 9 V,
12 V, 13,5V ou 15V. Lʼalimentation est protégée contre les
courts-circuits, surcharges et surchauffes. Caractéristique
particulière : la très faible consommation (< 0,3 W) de lʼali-
mentation lorsque lʼappareil relié est éteint.
2
Conseils importants dʼutilisation et de sécurité
Cet appareil répond à toutes les directives nécessaires de
lʼUnion européenne et porte donc le symbole .
G
Lʼappareil nʼest conçu que pour une utilisation en intérieur.
Protégez-le des éclaboussures, de tout type de projections
dʼeau, dʼune humidité élevée de lʼair et de la chaleur (tem-
pérature ambiante admissible 0 – 40 °C).
G
Ne faites pas fonctionner lʼappareil et débranchez le
cordon secteur immédiatement dans les cas suivants :
1. lʼappareil présente des dommages visibles.
2. après une chute ou accident similaire, vous avez un
doute sur lʼétat de lʼappareil.
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être réparés
par un technicien spécialisé.
G
Tout cordon secteur endommagé ne doit être remplacé
que par un technicien spécialisé.
G
Ne débranchez jamais lʼappareil en tirant sur le cordon
secteur ; retirez toujours le cordon secteur en tirant la fiche.
G
Pour le nettoyage, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de dom-
mages corporels ou matériels résultants si lʼappareil est
utilisé dans un but autre que celui pour lequel il a été
conçu, sʼil nʼest pas correctement branché, sʼil y a sur-
charge ou sʼil nʼest pas réparé par une personne habili-
tée ; en outre, la garantie deviendrait caduque.
Lorsque lʼappareil est définitivement retiré du
service, vous devez le déposer dans une usine
de recyclage de proximité pour contribuer à son
élimination non polluante.
AVERTISSEMENT Lʼappareil est alimenté par une ten-
sion dangereuse. Ne touchez jamais
lʼintérieur de lʼappareil car, en cas de
mauvaise manipulation, vous pou-
vez subir une décharge électrique.
PSS-3000E
3 Fonctionnement
1) Déterminez la tension dʼalimentation de lʼappareil à ali-
menter (
repérage sur la prise dʼalimentation de lʼap-
pareil) et réglez la tension en tournant lʼinterrupteur (3)
à lʼaide de la clé livrée (2).
2) Déterminez, parmi les 7 adaptateurs livrés, celui qui
convient :
3) Déterminez la position du pôle plus et du pôle moins sur
la prise dʼalimentation de lʼappareil à relier (
repère
lettre sur la prise) et placez lʼadaptateur correspondant
dans la fiche (1) :
Avec ce repère ou un semblable de la prise dʼali-
mentation, le pôle plus doit être à la pointe ou au
contact intérieur de lʼadaptateur : reliez lʼadapta-
teur à la fiche de telle sorte que la
flèche de la
fiche
pointe vers le(s)
chiffre(s)
de lʼadaptateur
(schéma 1).
Avec ce repère, le pôle moins doit être à la
pointe ou au contact intérieur de lʼadaptateur :
reliez lʼadaptateur à la fiche de telle sorte que la
flèche de la fiche
pointe vers la
lettre repère
(schéma 2).
4) Reliez lʼalimentation avec lʼadaptateur adéquat à lʼappa-
reil à alimenter puis à une prise secteur 100 – 240 V~,
50 – 60 Hz. La LED rouge, témoin de fonctionnement
brille.
4 Caractéristiques technique
Alimentation : . . . . . . . . . . . . . . . . . 100 – 240 V~, 50 – 60 Hz,
max. 0,8 A
Consommation
en fonctionnement à vide : . . . . . . . < 0,3 W
Tension de sortie : . . . . . . . . . . . . . 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V
Courant de sortie : . . . . . . . . . . . . . 3,0 A à 5 – 12 V
2,4 A à 13,5 – 15 V
Tout droit de modification réservé.
Type Diamètre (mm) Repère
fiche
jack mâle
2,5 A
3,5 B
extérieur intérieur
fiche
alimen-
tation
2,35 0,75 S
3,5 1,35 H
5,0 2,1 D
5,5 2,1 E
5,5 2,5 G
Réf. Num. 27.3150
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1036.99.02.05.2011
®
F B CH
Pôle plus à la pointe
ou au contact intérieur
Pôle moins à la pointe
ou au contact intérieur
