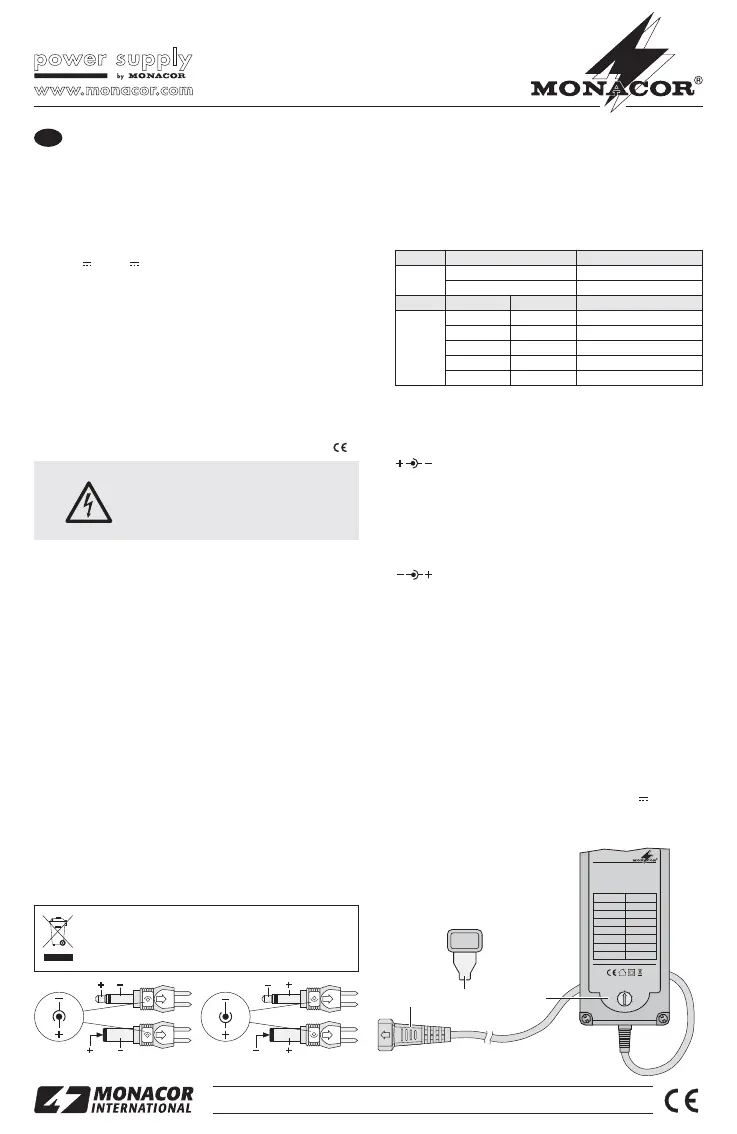

Alimentador de Corte
Lea atentamente estas instrucciones de funcionamiento
antes de utilizar el aparato y guárdelas para usos poste-
riores.
1 Aplicaciones
Este alimentador se utiliza para suministrar corriente directa
a pequeños aparatos con un voltaje de funcionamiento de
entre 5 V y 15 V y un consumo m
á
ximo de corriente de
:
5 – 12 V 3,0 A
13,5 – 15 V 2,4 A
El voltaje de salida se puede ajustar en 5 V, 6 V, 7,5 V, 9 V,
12 V, 13,5 V ó 15 V. El aparato está protegido contra cortocir-
cuitos, sobrecargas y sobrecalentamientos. La característica
especial del alimentador es su bajísimo consumo de
corriente (< 0,3 W) cuando se ha apagado el aparato conec-
tado.
2 Notas de Seguridad
Este aparato cumple con todas las directivas requeridas
por la UE y por lo tanto está marcado con el símbolo .
G
El aparato está adecuado sólo para utilizarlo en
interiores. Proteja el aparato de goteos y salpicaduras,
elevada humedad del aire y calor (temperatura
ambiente admisible: 0 – 40 ºC).
G
No ponga el aparato en funcionamiento y desconecte
inmediatamente el enchufe de la toma de corriente si:
1. Si el aparato está visiblemente dañado.
2. El aparato ha sufrido daños después de una caída o
accidente similar.
3. No funciona correctamente.
Sólo el personal cualificado puede reparar el aparato
bajo cualquier circunstancia.
G
Un cable de corriente dañado sólo puede repararse por
el personal cualificado.
G
No tire nunca del cable de corriente para desconectar el
enchufe de la toma de corriente, tire siempre del enchufe.
G
Utilice sólo un paño suave y seco para la limpieza, no
utilice nunca ni productos químicos ni agua.
G
No podrá reclamarse garantía o responsabilidad alguna
por cualquier daño personal o material resultante si el
aparato se utiliza para otros fines diferentes a los origi-
nalmente concebidos, si no se conecta correctamente, si
se sobrecarga o no se repara por expertos.
Si va a poner el aparato definitivamente fuera de
servicio, llévelo a la planta de reciclaje más cer-
cana para que su eliminación no sea perjudicial
para el medioambiente.
ADVERTENCIA El aparato utiliza un voltaje peligroso.
Deje el mantenimiento en manos del
personal cualificado. El manejo inex-
perto puede provocar una descarga.
PSS-3000E Ref. núm. 27.3150
E
3 Funcionamiento
1)
Determine el voltaje de funcionamiento del aparato al
que hay que suministrar corriente (
marca de la toma
de alimentación del aparato) y ajuste el voltaje girando el
interruptor (3) con la llave suministrada (2).
2) Seleccione el adaptador adecuado de los 7 que se
entregan:
3) Determine la posición de los polos positivo y negativo
en la toma de alimentación del aparato a conectar
(
marca de la toma) y conecte el adaptador a la toma
de entrada (1) adecuadamente.
Con esta marca o un marcaje similar de la toma
de alimentación el polo positivo tiene que estar
en la punta o en el contacto interior del adapta-
dor: Conecte el adaptador a la toma de entrada
de modo que la
flecha de la toma de entrada
apunte hacia el o los
números
del adaptador
(fig. 1).
Con esta marca, el polo negativo tiene que estar
en la punta o en el contacto interior del adapta-
dor: Conecte el adaptador a la toma de entrada
de modo que
la flecha de la toma de entrada
apunte hacia la
letra de identificación
(fig. 2).
4) Utilice el adaptador correcto para conectar el alimenta-
dor al aparato al que hay que suministrar corriente y
luego a un enchufe (100 – 240 V~, 50 – 60 Hz). El LED
rojo Power se ilumina.
4 Especificaciones
Alimentación: . . . . . . . . . . 100 – 240 V~, 50 – 60 Hz, máx. 0,8 A
Consumo en funcionamiento
sin carga: . . . . . . . . . . . . . < 0,3 W
Voltaje de salida: . . . . . . . 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V
Corriente de salida: . . . . . . 3,0 A a 5 – 12 V
2,4 A a 13,5 – 15 V
Sujeto a modificaciones técnicas.
Tipo Diámetro (mm) Letra de indentificación
Toma
2,5 A
3,5 B
Exterior Interior
Toma
hueca
2,35 0,75 S
3,5 1,35 H
5,0 2,1 D
5,5 2,1 E
5,5 2,5 G
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1036.99.02.05.2011
®
Polo positivo en la punta o
en el contacto interior
Polo negativo en la punta o
en el contacto interior
