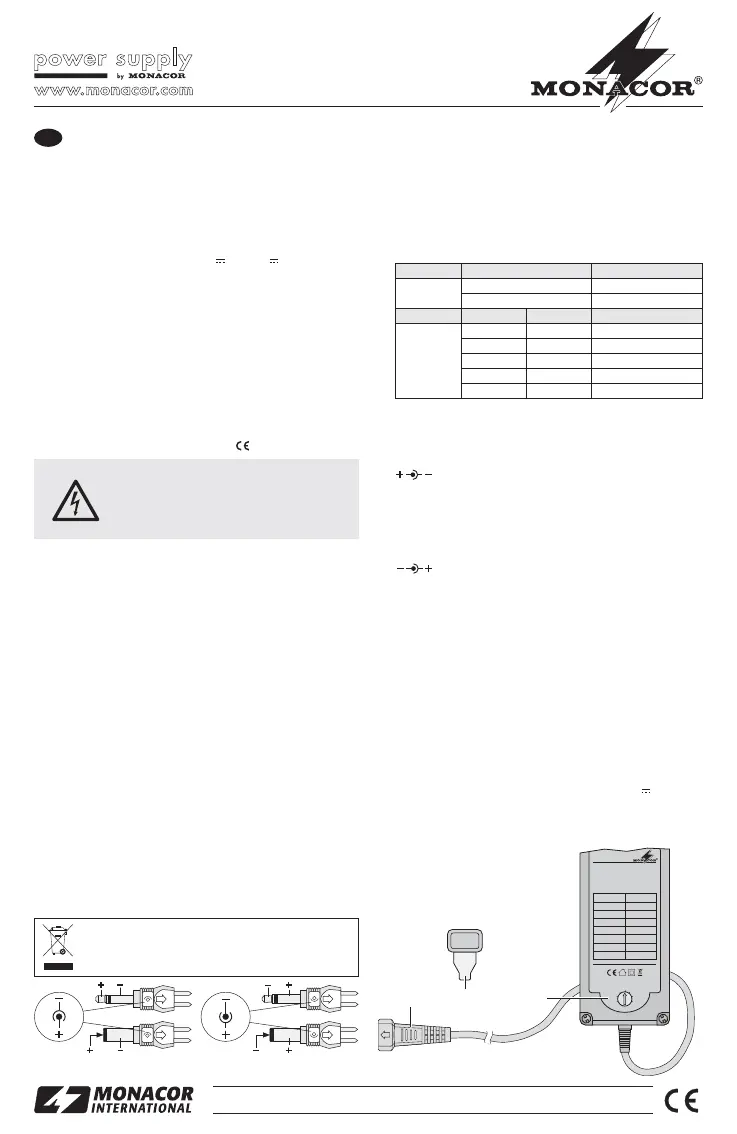

PSS-3000E Numer zam. 27.3150
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1036.99.02.05.2011
®
PL
Dodatni biegun na czubku wtyku
lub na wewnętrznym styku adaptera
Ujemny biegun na czubku wtyku
lub na wewnętrznym styku adaptera
Zasilacz impulsowy
Przed rozpoczęciem pracy z urządzeniem, prosimy zapo-
znać się z instrukcją obsługi, a następnie zachować ją do
wglądu.
1 Zastosowanie
Niniejszy zasilacz odpowiedni jest zasilania do niskonapię-
ciowych urządzeń elektronicznych, wymagających na-pię-
cia zasilającego z zakresu od 5 V do 15 V i o maksymal-
nym poborze prądu
:
5 – 12 V 3,0 A
13,5 – 15 V 2,4 A
Napięcie wyjściowe może być przełączane na: 5 V, 6 V,
7,5 V, 9 V, 12 V, 13,5 V lub 15 V. Zasilacz zabezpieczony
jest przed zwarciem, przeciążeniem oraz przegrzaniem.
Główną zaletą tego zasilacza jest bardzo niski pobór prądu
(< 0,3 W) przy wyłączonym zasilaniu urządzeniu.
2 Środki bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm UE, dzięki
temu zostało oznaczone symbolem .
G
Urządzenie jest przeznaczone tylko do użytku we-
wnątrz pomieszczeń. Należy chronić je przed dział-
aniem wody, dużej wilgotności powietrza oraz wysokiej
temperatury (dopuszczalny zakres 0 – 40 °C).
G
Nie wolno używać oraz należy natychmiast odłączyć
urządzenie od zasilania, jeżeli
1. stwierdzono jego widoczne uszkodzenie,
2. urządzenie mogło ulec uszkodzeniu na skutek
upadku lub podobnego zd arzenia,
3. stwierdzono nieprawidłowe działanie.
Naprawy urządzenia może dokonywać tylko przeszko-
lony personel.
G
Wymianę uszkodzonego kabla zasilającego należy zle-
cić specjaliście.
G
Odłączając kabel zasilający od gniazdka sieciowego nie
wolno ciągnąć za kabel, należy zawsze chwytać za
wtyczkę.
G
Do czyszczenia używać suchej, miękkiej ściereczki. Nie
używać wody ani środków chemicznych.
G
Producent ani dostawca nie ponoszą odpowiedzialności
za wynikłe uszkodzenia sprzętu lub obrażenia użytkow-
nika w przypadku, gdy urządzenie jest wykorzystywane w
innych celach niż to się przewiduje lub jeśli jest nieodpo-
wiednio zainstalowane, użytkowane lub naprawiane.
Aby nie zaśmiecać środowiska, po całkowitym
zakończeniu eksploatacji urządzenia należy je
oddać do punktu recyklingu.
UWAGA Urządzenie zasilane jest wysokim na-pię-
ciem. Wszelkie naprawy należy zlecić
wyłącznie przeszkolonemu personelowi;
nieodpowiednia obsługa może spowodo-
wać porażenie prądem.
3 Obsługa
1)
Sprawdzić wymagane napięcie zasilające na urządzeniu,
do którego podłączany będzie zasilacz (
ozna-
czenie
przy gnieździe zasilania na urządzeniu), a następnie
ustawić odpowiednią wartość napięcia na regulatorze
obrotowym (3), za pomocą klucza (2).
2) Wybrać odpowiedni adapter wtykowy spośród 7 dołą-
czonych:
3) Sprawdzić pozycję dodatniego i ujemnego bieguna na
gnieździe urządzenia, do którego podłączany będzie
zasilacz (
oznaczenie na gnieździe) i pod-łączyć
odpowiedni adapter wtykowy do gniazda (1).
Zgodnie z tym oznaczeniem, dodatni biegun musi
znajdować się na czubku wtyku lub na wewnętrz-
nym styku adaptera. Podłączyć adapter do
gniazda na kablu w taki sposób, aby
strzałka na
gnieździe
znajdowała się po tej samej stronie co
numer/numery
na adapterze (rys. 1).
Zgodnie z tym oznaczeniem, ujemny biegun musi
znajdować się na czubku wtyku lub na wewnętrz-
nym styku adaptera. Podłączyć adap-
ter do
gniazda na kablu w taki sposób, aby
strzałka na
gnieździe
znajdowała się po tej samej stronie co
oznaczenie literowe
(rys. 2).
4) Wykorzystać odpowiedni adapter wtykowy do podłącze-
nia zasilania do urządzenia; następnie podłączyć zasi-
lacz do gniazdka sieciowego (100 – 240V~, 50 – 60Hz).
Zapali się czerwona dioda sygnalizacyjna.
4 Specyfikacja
Zasilanie: . . . . . . . . . . . . . 100 – 240 V
~
, 50 – 60 Hz, max. 0,8 A
Pobór mocy: . . . . . . . . . . . < 0,3 W bez obciążenia
Napięcie wyjściowe: . . . . . . 5 / 6 / 7,5 / 9 / 12 / 13,5 / 15 V
Prąd wyjściowy: . . . . . . . . 3,0 A przy 5 – 12 V
2,4 A przy 13,5 – 15 V
Z zastrzeżeniem możliwości zmian.
Typ Wymiar (mm) Oznaczenie literowe
Wtyk
2,5 A
3,5 B
zewn. wewn.
Wtyk z
otworem
2,35 0,75 S
3,5 1,35 H
5,0 2,1 D
5,5 2,1 E
5,5 2,5 G
