Figura 4.11
1
Figura 4.10
Espacio uniforme
entre la rueda y la
horquilla (ambos
lados)
La rueda debe
estar centrada
Tuerca del eje
Ajustar las zapatas del freno
¡Importante! Antes de montar en la bicicleta es importante
revisar los frenos. Si aprieta la maneta de freno y uno de los
brazos del freno se mueve más que el otro (o no se mueve en
absoluto), el freno no está centrado. Tendrá que ajustar las
zapatas del freno. Pueden ser necesarios varios ajustes para
centrar las zapatas del freno, ajustar correctamente la presión
de los frenos y establecer el espacio entre la zapata y el rin.
❶ Compruebe que todas las zapatas del freno estén
correctamente alineadas. Si no, ulice una llave Allen de 5
mm y aoje el perno lo suciente como para poder
reposicionar la zapata. Posicione la zapata de modo que
esté uniformemente centrada en el rin. Apriete de nuevo el
perno después de posicionar la zapata correctamente.

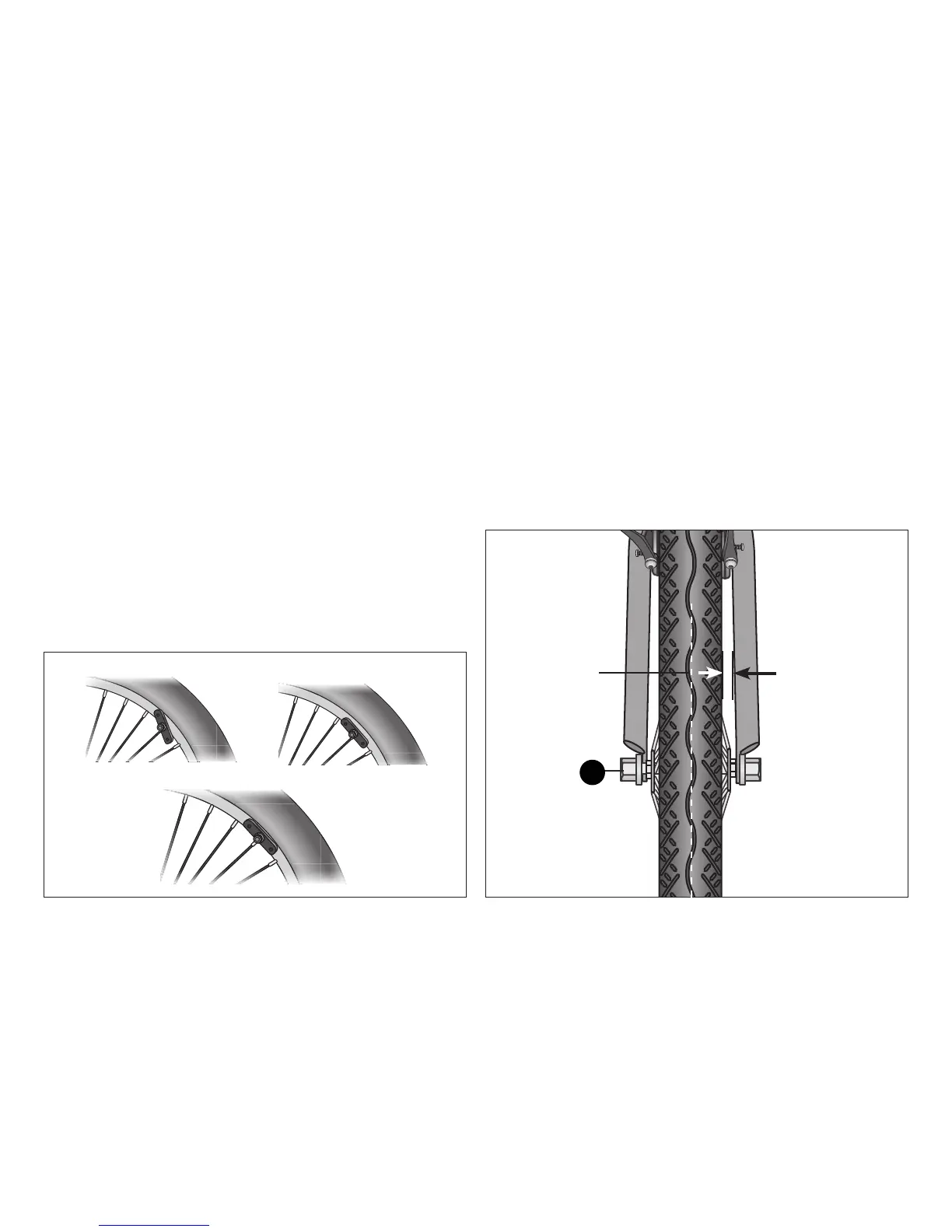

Figura 4.10
Centre las zapatas del freno
Gire la rueda y mire recto hacia abajo al espacio entre
el rin, las zapatas del freno y la horquilla. Si encuentra que el
espacio entre éstos es desigual, indica que la rueda, las zapatas
del freno o ambas no están centradas.
❶ Si ve que el espacio entre la horquilla y la rueda es desigual,
aoje las tuercas del eje y ajuste la rueda hasta que esté
centrada. Figura 4.11
Alineación incorrecta
Alineación correcta
